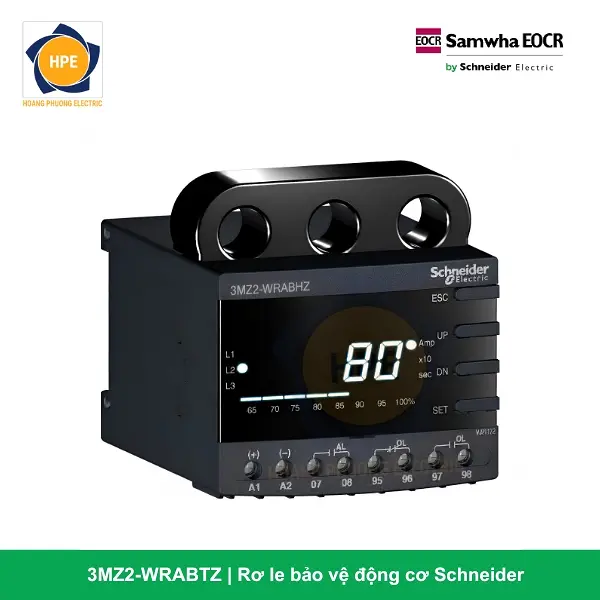

Rơ Le Bảo Vệ Động Cơ 3MZ2-WRABTZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh 3MZ2-WRABTZ

Mã hàng 3MZ2-WRABTZ thuộc phân khúc rơ le thông minh cao cấp thế hệ mới dòng EOCR-3MZ2 do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn kỹ thuật nghiêm ngặt của hệ thống tự động hóa công nghiệp. Thiết bị sử dụng bộ vi xử lý trung tâm MCU hiệu năng cao kết hợp với màn hình hiển thị số trực quan ở mặt trước, cho phép liên tục giám sát trực tiếp trị số dòng điện tải 3 pha và dòng rò vi sai bám tải theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu kết cấu phần cứng dạng kết nối Terminal bắt vít (Terminal Type). Khác với dòng xuyên tâm (Window) hay kết nối đáy (Bottom), dòng Terminal Type được trang bị hệ thống các cầu đấu kẹp vít cố định chắc chắn cho cả đường mạch lực động lực. Thiết kế này giúp việc bấm đầu cốt (cosse) dây cáp điện và cố định cơ học vào rơ le trở nên kiên cố, chịu được lực rung lắc lớn cơ học bám sàn tủ mà không sợ lỏng tiếp xúc.

Ý nghĩa chi tiết cấu trúc mã hàng 3MZ2-WRABTZ (Terminal Type – 24V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã 3MZ2-WRABTZ bản kết nối Terminal được bóc tách như sau:

• 3MZ2 (Digital Earth Fault Motor Protection Relay): Dòng rơ le bảo vệ động cơ kỹ thuật số đa chức năng thế hệ mới, tối ưu hóa thuật toán bảo vệ động cơ và gác cổng dòng rò/chạm đất nâng cao kết hợp màn hình hiển thị số.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 80 Ampe (Cài đặt số tuyến tính mịn, đáp ứng dải công suất motor lớn trực tiếp mà không cần CT phụ).

• A (Current Transformer type): Kết nối nhận tín hiệu dòng điện trực tiếp bám tải lực ổn định và chính xác.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), phù hợp tuyệt đối cho môi trường đặc thù yêu cầu an toàn sinh mạng nghiêm ngặt.

• T (Terminal Connection): Quy định kiểu thiết kế phần cứng dạng cầu đấu kẹp vít cố định (Terminal) cho các đường dây kết nối, gia tăng độ kiên cố cơ học.

• Z (Modbus RTU Communication): Tích hợp sẵn cổng truyền thông mạng RS-485 giao thức Modbus RTU, sẵn sàng số hóa đưa thiết bị vào hệ thống quản lý năng lượng PMS hoặc SCADA trung tâm nhà máy.

Thông số kỹ thuật chi tiết dòng 3MZ2-WRABTZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le 3MZ2 Terminal nguồn 24V

1. Kết cấu Terminal Connection kiên cố bám cáp

Kiểu kết nối Terminal bắt vít mang lại sự an tâm tuyệt đối về độ bền cơ học. Các đầu dây cáp lực và dây điều khiển sau khi được ép cốt cốt (cosse) sẽ được siết chặt trực tiếp vào cầu vít của rơ le. Thiết kế này giúp mối nối chịu được các lực rung chấn tuần hoàn từ động cơ hạng nặng truyền qua bệ tủ, chống rung, chống lỏng ốc và đảm bảo độ tiếp xúc liên tục theo năm tháng bám sàn.

2. Mạch nguồn điều khiển 24V AC/DC siêu an toàn

Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao (220V) ở mặt cánh cửa tủ điện – nơi các kỹ sư và công nhân bảo trì trực tiếp thao tác phím bấm điều chỉnh thông số. Đây là tiêu chuẩn bắt buộc đối với các dây chuyền sản xuất hiện đại nhằm tối ưu hóa màng an toàn lao động nghiêm ngặt bám sàn nhà xưởng.

3. Dải dòng siêu rộng lên đến 80A tiện lợi

Việc mở rộng dải dòng lên đến 80A trực tiếp cho phép 3MZ2-WRABTZ làm chủ và gác cổng trực tiếp cho các hệ thống motor công suất lớn mà không cần mua và lắp thêm hệ thống biến dòng (CT) phụ bên ngoài, giúp tiết kiệm không gian lắp bệ tủ điện và tối ưu chi phí vật tư cho nhà thầu cơ điện.

4. Màng bảo vệ dòng rò chạm đất (ZCT) và kết nối truyền thông SCADA

Khi liên kết với biến dòng rò ZCT ngoại vi, rơ le giám sát chặt chẽ các dòng rò vi sai siêu nhỏ (mA) do hiện tượng lão hóa vỏ cách điện cuộn dây motor sinh ra, chủ động bảo vệ an toàn tính mạng con người và phòng chống cháy nổ. Toàn bộ dữ liệu vận hành từ dòng tải 3 pha đến lịch sử lỗi đều được số hóa theo thời gian thực và đẩy về phòng điều khiển trung tâm qua cổng mạng RS-485 Modbus RTU tích hợp bám máy.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng tích hợp dòng rò 3MZ2-WRABTZ bản kết nối Terminal là lựa chọn hàng đầu cho:

• Môi trường công nghiệp nặng có độ rung chấn cao: Máy nghiền đá, máy sàng quặng, hệ thống băng tải dốc tải nặng, máy ép thủy lực… nơi kết cấu Terminal bắt vít cố định phát huy tối đa màng chống rung lắc tiếp xúc cơ khí bám máy.

• Hệ thống bơm chìm, xử lý nước thải công nghiệp: Nơi các phụ tải làm việc trong điều kiện độ ẩm rất cao, nguy cơ tổn hao cách điện sinh dòng rò lớn, bắt buộc phải dùng nguồn điều khiển áp thấp 24V an toàn sinh mạng nghiêm ngặt và màng bảo vệ dòng rò nhạy bén qua ZCT ngoại vi bám sàn.

• Tủ điều khiển động cơ thông minh cao cấp (Smart MCC Premium Terminal Layout): Phù hợp cho cấu trúc tủ điện thông minh hiện đại yêu cầu mật độ thiết bị kiên cố, đi dây bấm cốt chuyên nghiệp và đồng bộ hóa dữ liệu lên mạng SCADA nhà máy.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số 3MZ2-WRABTZ Schneider (Terminal Type – 80A – 24V) chính là giải pháp gác cổng động cơ thông minh, chống dòng rò tối ưu thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa kết cấu Terminal kẹp vít kiên cố, hiển thị số sắc nét, dải dòng rộng 0.5-80A, màng bảo vệ dòng rò ZCT tối tân, dải nguồn 24V an toàn sinh mạng cùng cổng truyền thông Modbus RTU mạnh mẽ, 3MZ2-WRABTZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
