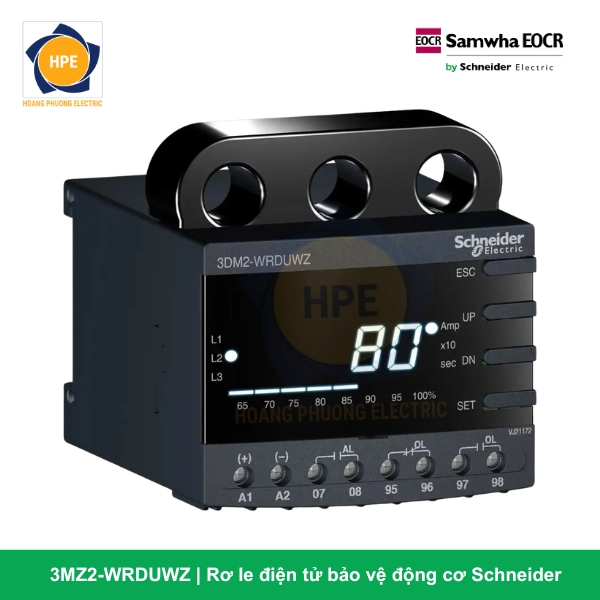

Rơ le Bảo Vệ Động Cơ 3MZ2-WRDUWZ Schneider

Giới thiệu về rơ le bảo vệ động cơ 3MZ2-WRDUWZ Schneider

Rơ le 3MZ2-WRDUWZ là một trong những giải pháp an toàn, đánh chặn sự cố dòng lực và bảo vệ rò rỉ điện chuyên dụng thuộc phân khúc kỹ thuật số thông minh của thương hiệu Schneider Electric. Thiết bị được thiết kế đặc chủng nhằm bám sát xu hướng xây dựng hệ thống quản lý năng lượng số hóa, đồng thời giải quyết bài toán tuổi thọ linh kiện tại các vùng khí hậu nóng ẩm.

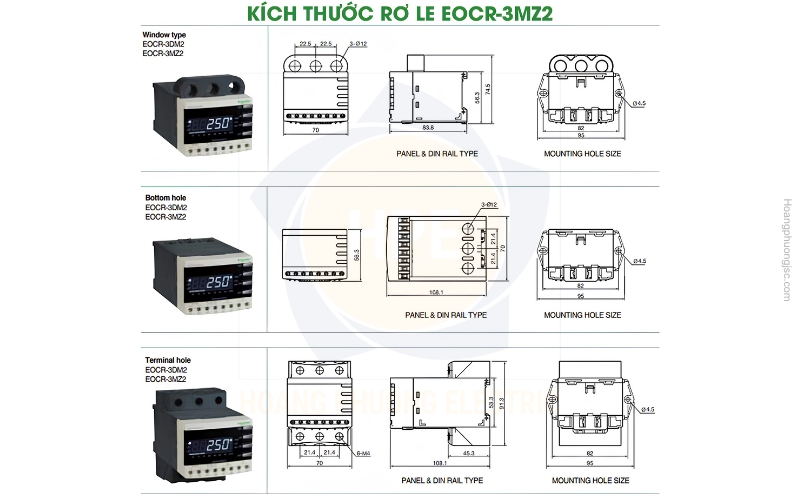

Về mặt kết cấu cơ khí, thiết bị tuân thủ triết lý “Lắp gọn trong lòng tủ điện” (Nội bộ khoang tủ). Thân máy tích hợp sẵn màn hình LED hiển thị 3 chữ số sắc nét cùng cụm nút nhấn cấu hình thông số ngay mặt trước. Toàn bộ module dẹt này được kẹp cố định trên thanh Din-rail 35mm phía bên trong tủ điện.

Điểm nâng cấp đắt giá nhất của mã 3MZ2-WRDUWZ so với các mã tiêu chuẩn nằm ở ký tự chữ “W” trong cụm nguồn nuôi. Thiết bị được nhà sản xuất áp dụng quy trình nhiệt đới hóa cao cấp (Coated PCB), phủ một lớp sơn bám cách điện chống ẩm và chống bụi mịn đặc chủng lên toàn bộ bo mạch vi xử lý bên trong. Điều này giúp ngăn ngừa hoàn toàn hiện tượng ngưng tụ hơi nước sinh rỉ sét, chập mạch bo nền khi tủ điện phải làm việc tại môi trường có độ ẩm cực cao bám sàn.

Về mặt công năng, 3MZ2-WRDUWZ ứng dụng thuật toán vi xử lý đo giá trị hiệu dụng thực (True RMS), đóng vai trò là “lá chắn” bảo vệ lưỡng tính toàn diện:

• Bảo vệ dòng lực: Giám sát liên tục dòng tải 3 pha qua thân máy để ngắt mạch an toàn khi động cơ gặp sự cố quá tải, thiếu dòng (chạy khô), mất pha đột ngột, lệch pha dòng hoặc kẹt rotor cơ khí.

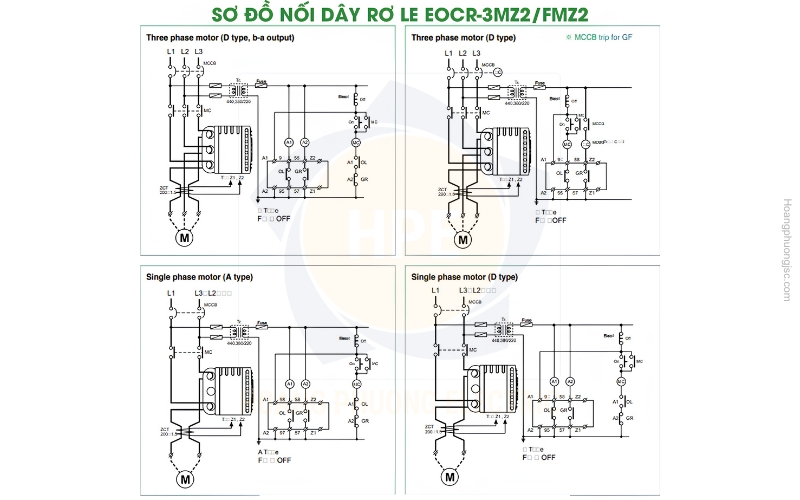

• Bảo vệ dòng rò tiếp địa: Tích hợp ngõ nhận tín hiệu từ biến dòng rò ZCT ngoài. Khi hệ thống xuất hiện dòng điện rò rỉ ra vỏ máy do cuộn dây motor bị ẩm ướt hoặc lão hóa cách điện, rơ le sẽ tính toán sai lệch và ra lệnh cắt contactor mạch lực trong phần trăm giây, triệt tiêu hoàn toàn nguy cơ chập cháy tủ điện và giật điện nguy hiểm cho công nhân.

Đặc biệt, cổng truyền thông Modbus RTU / RS485 tích hợp sẵn giúp 3MZ2-WRDUWZ liên tục đẩy toàn bộ thông số dòng lực, giá trị dòng rò và lịch sử lỗi về phòng điều khiển SCADA hoặc PLC trung tâm thời gian thực.

Ý nghĩa chi tiết cấu trúc mã hàng đầy đủ 3MZ2-WRDUWZ

Để hiểu rõ cấu hình công nghệ và thông số phần cứng bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã mã hàng EOCR-3MZ2-WRDUWZ như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ dòng điện / động cơ vận hành bằng công nghệ điện tử kỹ thuật số.

• 3 (3-Phase): Hệ thống giám sát phụ tải chuyên dụng cho lưới điện 3 pha.

• M (Modbus RS485): Tích hợp cổng truyền thông Modbus RTU / RS485 chuyên dụng giúp quản lý tập trung từ xa.

• Z (ZCT Input): Tính năng đặc chủng nâng cao Bảo vệ chống dòng rò đất (Ground Fault) dải mA thông qua kết nối với biến dòng rò ZCT phụ ngoài.

• 2 (Updated Version): Phiên bản nâng cấp tối ưu hóa tốc độ xử lý bo mạch và khả năng lọc nhiễu sóng hài.

• W (Window Type): Thiết kế dạng lỗ luồn (cửa sổ) qua thân máy để xỏ trực tiếp cáp lực của động cơ vào cảm biến.

• R (Reset): Hỗ trợ tính năng thiết lập lại (Reset) linh hoạt qua phím bấm vật lý hoặc lệnh truyền thông từ xa.

• DUW (Free Voltage Control Source with Coating PCB): Cấu hình dải điện áp nguồn nuôi tự động thích ứng dải rộng từ 100V đến 240V AC / DC, đồng thời tích hợp lớp sơn phủ bảo vệ bo mạch chống ẩm chịu nhiệt.

• Z (ZCT Matching): Module phần cứng chuẩn hóa đồng bộ tối ưu hóa biên độ bộ lọc cho các dòng biến dòng rò ZCT của hãng Schneider.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3MZ2 Series

Các ưu điểm công nghệ vượt trội của cấu hình 3MZ2-WRDUWZ

1. Công nghệ phủ bo mạch (Coating PCB) – Trị tận gốc lỗi do sương ẩm

Tại môi trường công nghiệp Việt Nam, độ ẩm không khí bám sàn thường xuyên vượt ngưỡng 90%, đặc biệt là vào mùa nồm hoặc trong các trạm bơm, xử lý nước thải. Hơi ẩm tích tụ trong lòng tủ điện là nguyên nhân chính gây thối chân linh kiện, chập bo xử lý MCU của các dòng rơ le thông thường. Lớp sơn phủ đặc chủng trên bo mạch của 3MZ2-WRDUWZ tạo ra một màng bọc cô lập hoàn toàn linh kiện khỏi không khí ẩm và bụi bẩn, nâng tuổi thọ thiết bị lên gấp nhiều lần bám lưới.

2. Số hóa hệ thống thông qua mạng truyền thông Modbus RTU

Nhờ cổng RS485 tích hợp sẵn, 3MZ2-WRDUWZ bẻ gãy ranh giới của một rơ le bảo vệ thông thường. Dữ liệu dòng điện tải thực 3 pha và biên độ dòng rò mA được truyền tải liên tục về phòng trung tâm bám theo thời gian thực. Từ phòng giám sát SCADA, kỹ sư có thể theo dõi độ suy giảm cách điện của motor (thông qua trị số dòng rò tăng dần bám máy) để lên kế hoạch bảo trì dự đoán, ngăn ngừa hoàn toàn nguy cơ dừng máy hay cháy nổ bất ngờ.

3. Tích hợp màn hình LED tại chỗ – Tiết kiệm vật tư mặt tủ

Thiết kế của 3MZ2-WRDUWZ gộp chung tính năng của 3 đồng hồ Ampe cơ, bộ chuyển mạch dòng lực (Selector Switch) và rơ le rò vào trong một thân máy duy nhất. Khi mở cửa tủ kiểm tra định kỳ, kỹ sư có thể đọc ngay giá trị dòng điện số cực kỳ chính xác đến từng phần mười Ampe, giúp khoang tủ nhị thứ trở nên vô cùng tinh gọn, giảm thiểu chi phí vật tư dây nối chằng chi tịt bám tải.

4. Thuật toán True RMS bẻ gãy 100% tình trạng báo lỗi giả

Khi động cơ vận hành phối hợp cùng các bộ Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo và sinh ra các xung nhiễu sóng hài bậc cao. Bộ vi xử lý của 3MZ2-WRDUWZ ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác, không nhảy lỗi giả gây dừng máy vô lý.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ động cơ chống ẩm tích hợp dòng rò và truyền thông 3MZ2-WRDUWZ là linh kiện lý tưởng cho:

• Nhà máy xử lý nước thải và trạm bơm hóa chất: Nơi không khí có nồng độ ẩm cao và chứa nhiều hơi hóa chất ăn mòn kim loại, dễ tàn phá các bo mạch điện tử trần thông thường.

• Hệ thống tủ điện đặt ngoài trời (Kiosk / Outdoor Panel): Các trạm bơm tưới tiêu bám ruộng đồng, trạm khai thác khoáng sản hầm mỏ – nơi tủ điện chịu sự thay đổi nhiệt độ đột ngột sinh ra hiện tượng ngưng tụ hơi nước bên trong lòng tủ.

• Dây chuyền sản xuất công nghiệp nặng: Nhà máy xi măng, sắt thép, giấy, thức ăn chăn nuôi – nơi có mật độ bụi mịn bám dính cực cao, dễ gây phóng điện chập mạch linh kiện nhị thứ và cần quản lý tập trung qua Modbus.

Kết luận

Rơ le bảo vệ động cơ chống ẩm tích hợp dòng rò và truyền thông lắp trong tủ 3MZ2-WRDUWZ Schneider là giải pháp nâng cấp toàn diện, giải quyết trọn vẹn cả bài toán số hóa dữ liệu lẫn bài toán độ bền cơ khí trước điều kiện khí hậu nhiệt đới. Sự đầu tư mã sản phẩm 3MZ2-WRDUWZ giúp doanh nghiệp bảo vệ màng lưới an toàn vững chắc cho hệ thống motor đắt tiền, giảm thiểu tối đa tỷ lệ hư hỏng thiết bị nhị thứ và tối ưu hóa chi phí vận hành nhà máy một cách thông minh.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
