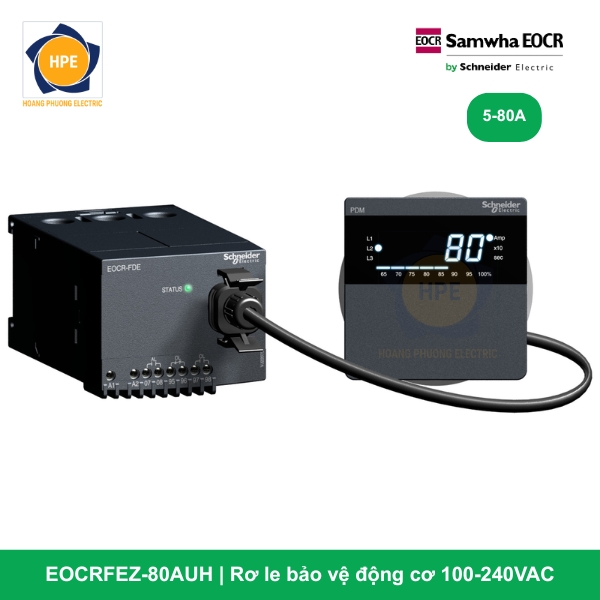

Rơ le bảo vệ động cơ EOCR FEZ-80AUH Schneider

Rơ le EOCR FEZ-80AUH đại diện cho giải pháp bảo vệ phụ tải cơ điện dải dòng lớn và chống rò điện mặt đất chuyên sâu của Schneider Electric. Thiết bị được thiết kế tối ưu cho hệ thống tủ điều khiển phân tán hoặc các tủ điện độc lập công suất trung bình đến lớn (từ 7.5kW đến 37kW – 45kW), nơi yêu cầu khắt khe về an toàn chạm đất (Ground Fault) nhằm bảo vệ sinh mạng kỹ thuật viên vận hành và ngăn ngừa sự cố cháy nổ hỏa hoạn do phóng điện vỏ máy. Nhờ tích hợp cấu trúc Hole Type (Dạng lỗ xuyên cáp đường kính lớn), màng lọc phân tích dòng rò qua ZCT ngoài nhạy bén và hệ tiếp điểm Fail-Safe (H), rơ le mang lại sự an tâm tuyệt đối cho trạm động lực của nhà máy.

Giải mã chi tiết cấu hình mã công nghệ EOCR FEZ-80AUH

Mã hàng EOCR FEZ-80AUH sở hữu cấu trúc ký hiệu linh kiện phần cứng đặc thù:

• FE (Functions Electronic): Dòng rơ le kỹ thuật số đa chức năng hiển thị số, tập trung vào khả năng đo lường, tính toán các thông số dòng tải của động cơ một cách chính xác bằng bộ vi xử lý (MCU).

• Z (Zero-phase Current Transformer): Module tích hợp mạch giám sát dòng rò / chạm đất chuyên sâu dải siêu nhạy, phối hợp trực tiếp bằng cách nhận tín hiệu xung từ bộ biến dòng thứ tự không ZCT bên ngoài.

• 80 (Current Range): Dải cài đặt dòng định mức trực tiếp cực rộng từ 5A đến 80A (không cần qua CT phụ ngoài), tương thích thẳng với các động cơ 3 pha công suất lớn.

• A (A-Type Display/Design): Thiết kế dòng sản phẩm hiển thị thông số dòng điện thực tế và mã lỗi số hóa rõ ràng thông qua màn hình LED/LCD tích hợp trên mặt rơ le.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le miễn nhiễm hoàn toàn trước các sự cố sụt áp lưới cục bộ.

• H (High-performance / Fail-safe Output): Cấu hình hệ thống tiếp điểm đầu ra chế độ an toàn cao (Fail-Safe). Hệ tiếp điểm sẽ tự động đóng lại thông mạch mạch điều khiển ngay khi rơ le được cấp nguồn bình thường, và sẽ lập tức bung mở ra để ngắt contactor lực khi xảy ra sự cố (Trip) hoặc khi rơ le bị mất nguồn nuôi đột ngột.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FEZ-80AUH

1. Dải dòng 80A dạng xuyên cáp – Tiết kiệm không gian và vật tư tủ điện

Với các động cơ dòng tải lớn, việc trang bị cấu trúc 3 lỗ xuyên tâm kích thước to trên dòng rơ le FEZ-80 giúp kỹ sư chỉ cần luồn thẳng dây cáp lực từ Contactor đi qua rơ le rồi bám thẳng ra động cơ. Thiết kế này loại bỏ hoàn toàn các khối biến dòng CT phụ cồng kềnh, giảm thiểu tối đa các điểm đấu nối đầu cốt động lực, giúp thu gọn diện tích khoang tủ MCC và triệt tiêu nguy cơ phóng điện sinh nhiệt do lỏng ốc vít bám thanh đồng.

2. Màng lọc bảo vệ dòng rò chuyên sâu qua ZCT (Ký tự Z)

Sự cố rò điện vỏ máy ở các động cơ công suất lớn cực kỳ nguy hiểm, có thể làm tiêu hao năng lượng lớn và gây giật điện sinh mạng thợ vận hành trong môi trường ẩm ướt. Khi kết hợp với cụm biến dòng ZCT ngoài, rơ le có thể phát hiện các dòng rò siêu nhỏ ở ngưỡng mA một cách cực kỳ nhạy bén. Thuật toán thông minh sẽ lập tức ra lệnh cắt mạch lực khi dòng rò vượt ngưỡng cài đặt, đảm bảo an toàn phòng chống cháy nổ tối đa cho toàn nhà máy.

3. Cơ chế tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Đối với các động cơ cốt lõi vận hành liên tục, sự cố đứt dây nguồn cấp cho rơ le bảo vệ là một rủi ro cực kỳ nguy hiểm vì lúc đó rơ le vô tình bị “vô hiệu hóa”. Cấu hình Fail-Safe (H) triệt tiêu hoàn toàn điểm mù này: Tiếp điểm đầu ra điều khiển contactor phụ thuộc trực tiếp vào trạng thái hoạt động của rơ le. Bất kỳ kịch bản sập nguồn điều khiển hay đứt dây nguồn nuôi nào xảy ra, hệ tiếp điểm tự động bung ra lập tức để ngắt contactor mạch lực, đưa hệ thống về trạng thái dừng an toàn.

4. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Thiết bị bám đuôi bộ nguồn xung cao cấp, cho phép rơ le nhận dải điện áp điều khiển cực rộng từ 100V đến 240V kể cả dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp thiết bị miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ khi các động cơ lớn trong nhà xưởng khởi động.

Các mã dòng EOCR-FEZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FEZ-80AUH là sự lựa chọn hoàn hảo cho các tủ điều khiển động cơ độc lập, yêu cầu khắt khe về tính năng chống dòng rò dải dòng lớn:

• Hệ thống tủ điện điều khiển máy bơm ly tâm trục đứng, bơm áp lực cao, bơm chìm nước thải công nghiệp dải dòng dưới 80A, nơi động cơ tiếp xúc trực tiếp hoặc ngâm trong môi trường nước và yêu cầu giám sát dòng rò nghiêm ngặt để bảo vệ an toàn chống giật.

• Các hệ thống máy nén khí trung tâm nhà xưởng, máy nghiền, máy khuấy, quạt hút lò hơi vận hành trong môi trường công nghiệp nặng khắc nghiệt, dễ bị ẩm mốc cuộn dây gây phóng điện hoặc rò điện ra vỏ máy.

• Tổ hợp tủ điện trong các nhà máy dệt may, chế biến gỗ, giấy, nơi có nhiều bụi mịn dễ bắt lửa, đòi hỏi tính năng bảo vệ dòng rò ZCT nhạy bén để phòng chống nguy cơ hỏa hoạn do chập điện vỏ máy.

Kết luận

Rơ le điện tử EOCR FEZ-80AUH Schneider mang đến giải pháp phần cứng thông minh kết hợp tính năng 4-trong-1: Một bộ rơ le bảo vệ kỹ thuật số siêu chính xác, một cụm biến dòng dải lớn 80A tích hợp dạng lỗ xuyên cáp, một hệ thống giám sát dòng rò qua ZCT ngoài an toàn và dải nguồn Free Voltage vận hành bền bỉ. Đi kèm cơ chế tiếp điểm an toàn Fail-Safe, thiết bị giúp doanh nghiệp tối ưu chi phí đầu tư hệ thống điện lực công suất lớn mà vẫn đảm bảo tiêu chuẩn an toàn kỹ thuật cao nhất cho nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
