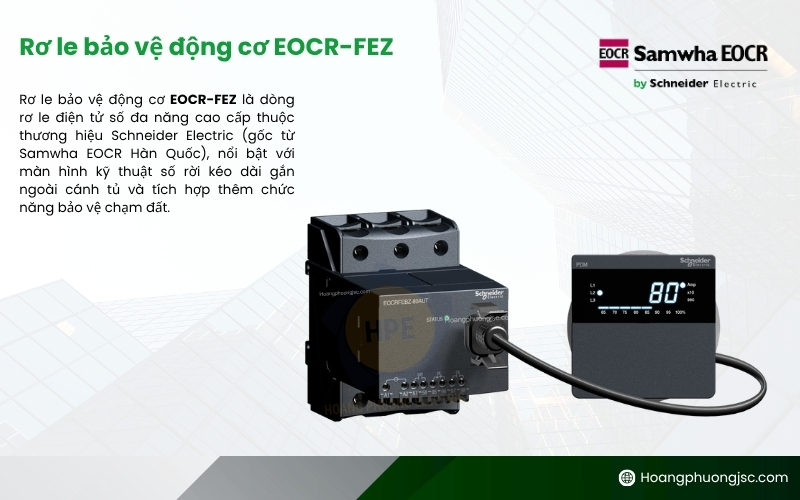

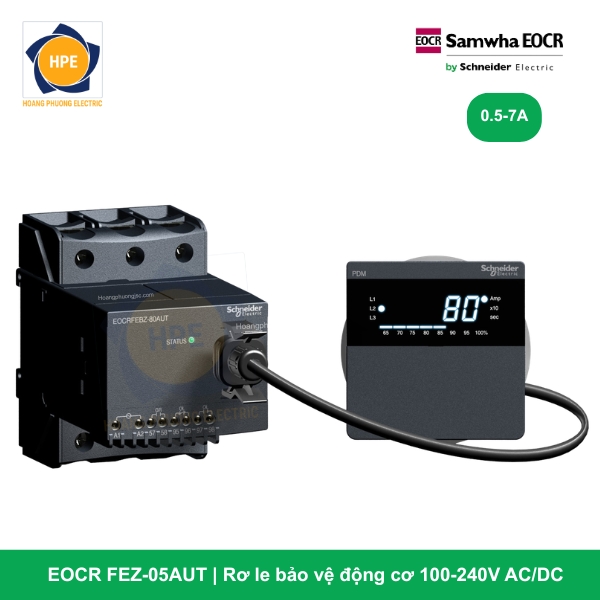

Rơ le bảo vệ động cơ EOCR FEZ-05AUT Schneider

Rơ le EOCR FEZ-05AUT đại diện cho giải pháp bảo vệ phụ tải cơ điện và chống rò điện mặt đất chuyên sâu của Schneider Electric. Thiết bị được thiết kế theo cấu trúc phần cứng Terminal Type (Chân khối siết vít kiên cố), tối ưu cho việc bấm đầu cốt dây mạch lực dải nhỏ hoặc dây tín hiệu từ cuộn thứ cấp của biến dòng phụ ngoài. Nhờ tích hợp màng lọc phân tích dòng rò qua ZCT ngoài nhạy bén và dải nguồn Free Voltage (U), rơ le mang lại giải pháp bảo vệ an toàn chạm đất (Ground Fault) tuyệt đối cho hệ thống trạm bơm, máy nén khí, ngăn ngừa nguy cơ phóng điện gây hỏa hoạn và bảo vệ sinh mạng con người.

Giải mã chi tiết cấu hình mã công nghệ EOCR FEZ-05AUT

Mã hàng EOCR FEZ-05AUT sở hữu cấu trúc ký hiệu linh kiện và cơ khí đặc thù:

• FE (Functions Electronic): Dòng rơ le kỹ thuật số đa chức năng hiển thị số, tập trung vào khả năng đo lường, tính toán các thông số dòng tải của động cơ một cách chính xác bằng bộ vi xử lý (MCU).

• Z (Zero-phase Current Transformer): Module tích hợp mạch giám sát dòng rò / chạm đất chuyên sâu dải siêu nhạy, phối hợp trực tiếp bằng cách nhận tín hiệu từ bộ biến dòng thứ tự không ZCT bên ngoài.

• 05 (Current Range): Dải cài đặt dòng định mức tiêu chuẩn từ 0.5A đến 7A. Đối với các động cơ công suất lớn vượt ngưỡng, kỹ sư chỉ cần đấu dây thứ cấp của cụm CT phụ ngoài (ví dụ 100/5A, 200/5A…) trực tiếp vào các chân Terminal lực của rơ le và cấu hình lại tỷ số CT (CT Ratio) trên mặt hiển thị.

• A (A-Type Display/Design): Thiết kế dòng sản phẩm hiển thị thông số dòng điện thực tế và trạng thái số hóa qua màn hình LED/LCD sắc nét.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le vận hành bền bỉ trước mọi hiện tượng sụt áp lưới.

• T (Terminal Type): Thiết kế kết nối mạch lực (hoặc mạch dòng CT ngoài) dạng Chân bắt vít đầu cốt. Cáp điện được bấm đầu cốt tròn hoặc chữ Y chỉn chu và siết chặt bằng vít chặn, triệt tiêu hoàn toàn hiện tượng lỏng dây do rung động cơ học.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FEZ-05AUT

1. Cấu trúc Terminal Type (T) – Chống lỏng dây, chịu rung lắc cơ học cao

Khác với các dòng rơ le dạng lỗ xuyên tâm (Window Type) phải luồn dây cáp qua thân, cấu hình Terminal Type (T) trang bị các khối tiếp điểm siết vít cực kỳ chắc chắn. Đối với các môi trường máy móc công nghiệp có độ rung động cơ học cao (như sàn nghiền sàng đá, quạt ly tâm công nghiệp, máy trộn bê tông), việc kết nối bằng đầu cốt siết vít sẽ đảm bảo mạch tín hiệu dòng điện luôn thông suốt, loại bỏ hoàn toàn nguy cơ move sinh nhiệt hay rơ le báo lỗi giả.

2. Màng lọc bảo vệ dòng rò chạm đất chuyên sâu qua ZCT (Ký tự Z)

Sự cố rò điện vỏ máy không chỉ làm tiêu hao năng lượng gây sụt áp lưới mà còn tiềm ẩn nguy cơ phóng điện gây cháy nổ hoặc giật điện sinh mạng thợ vận hành. Khi kết hợp với cụm biến dòng ZCT ngoài, rơ le có thể phát hiện các dòng rò siêu nhỏ ở ngưỡng mA một cách nhạy bén. Thuật toán thông minh sẽ lập tức ra lệnh cắt mạch lực khi dòng rò vượt ngưỡng cài đặt, đảm bảo an toàn phòng chống cháy nổ tối đa cho toàn nhà máy.

3. Dải nguồn nuôi Free Voltage linh hoạt (Ký tự U)

Sở hữu bộ nguồn xung cao cấp, rơ le chấp nhận dải điện áp điều khiển cực rộng từ 100V đến 240V, không phân biệt dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp rơ le miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ hoặc sóng hài điện áp gây nhiễu mạch vi xử lý.

4. Hiển thị thông số số hóa minh bạch

Màn hình kỹ thuật số LED/LCD cho phép thợ vận hành theo dõi trực quan dòng tải thực tế và cấu hình các thông số công nghệ (như dòng ngắt, thời gian trễ D-Time, O-Time) chính xác bằng phím bấm số, vượt trội hoàn toàn so với dòng rơ le cơ núm xoay truyền thống dễ bị sai lệch vạch chia theo thời gian.

Các mã dòng EOCR-FEZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FEZ-05AUT là sự lựa chọn tối ưu cho các hệ thống tủ điều khiển động cơ độc lập, yêu cầu khắt khe về quy chuẩn đấu nối chân cốt terminal và tính năng chống dòng rò:

• Hệ thống tủ điện điều khiển máy bơm nước sạch, bơm chìm nước thải công nghiệp công suất lớn chạy qua cụm CT phụ ngoài, yêu cầu kết nối dạng đầu cốt siết vít kiên cố và giám sát dòng rò nghiêm ngặt chống giật điện vỏ máy.

• Các hệ thống băng tải, máy nén khí, quạt thông gió ly tâm yêu cầu kết nối dây dạng đầu cốt bắt vít chắc chắn để chống rung động cơ học từ nền móng máy.

• Các tủ điện MCC nâng cấp, cải tiến nhà máy cũ (Retrofit) nơi bản vẽ ban đầu yêu cầu cấu trúc kết nối bằng đầu cốt terminal truyền thống chỉn chu để đồng bộ hóa thiết bị.

Kết luận

Rơ le điện tử EOCR FEZ-05AUT Schneider mang đến sự kết hợp tinh tế giữa cơ khí đấu nối vững chắc (Terminal Type) và tính năng bảo vệ an toàn dòng rò chuyên sâu (ZCT). Thiết bị giúp doanh nghiệp tối ưu không gian gá lắp, tiết kiệm chi phí vật tư và nâng cao độ an toàn vận hành cho toàn hệ thống phụ tải cơ điện của nhà máy một cách kinh tế và hiệu quả nhất.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
