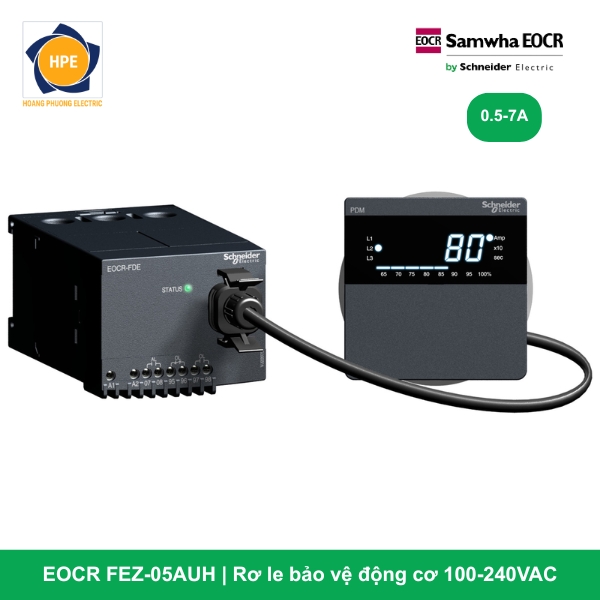

Rơ le bảo vệ động cơ EOCR FEZ-05AUH Schneider

Rơ le EOCR FEZ-05AUH đại diện cho giải pháp bảo vệ phụ tải cơ điện và chống rò điện mặt đất chuyên sâu của Schneider Electric. Thiết bị được thiết kế tối ưu cho hệ thống tủ điều khiển phân tán hoặc các tủ điện độc lập, nơi yêu cầu khắt khe về an toàn chạm đất (Ground Fault) nhằm bảo vệ sinh mạng kỹ thuật viên vận hành và ngăn ngừa sự cố cháy nổ hỏa hoạn do phóng điện vỏ máy. Nhờ tích hợp cấu trúc Hole Type (Dạng lỗ xuyên cáp cách ly vật lý), màng lọc phân tích dòng rò qua ZCT ngoài nhạy bén và hệ tiếp điểm Fail-Safe (H), rơ le mang lại sự an tâm tuyệt đối cho trạm động lực của nhà máy.

Giải mã chi tiết cấu hình mã công nghệ EOCR FEZ-05AUH

Mã hàng EOCR FEZ-05AUH sở hữu cấu trúc ký hiệu linh kiện phần cứng đắt giá:

• FE (Functions Electronic): Dòng rơ le kỹ thuật số đa chức năng hiển thị số, tập trung vào khả năng đo lường, tính toán các thông số dòng tải của động cơ một cách chính xác bằng bộ vi xử lý (MCU).

• Z (Zero-phase Current Transformer): Module tích hợp mạch giám sát dòng rò / chạm đất chuyên sâu dải siêu nhạy, phối hợp trực tiếp bằng cách nhận tín hiệu xung từ bộ biến dòng thứ tự không ZCT bên ngoài.

• 05 (Current Range): Dải cài đặt dòng định mức tiêu chuẩn từ 0.5A đến 7A. Đối với các động cơ công suất lớn, kỹ sư chỉ cần luồn dây thứ cấp của cụm CT phụ ngoài (ví dụ 100/5A, 200/5A…) qua 3 lỗ xuyên tâm của rơ le và cấu hình lại tỷ số CT (CT Ratio) trên mặt máy.

• A (A-Type Display/Design): Thiết kế dòng sản phẩm hiển thị thông số dòng điện thực tế và mã lỗi số hóa rõ ràng thông qua màn hình LED/LCD tích hợp trên mặt rơ le.

• U (Universal Voltage): Sử dụng dải nguồn nuôi điều khiển dải rộng tự do (Free Voltage) từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le miễn nhiễm hoàn toàn trước các sự cố sụt áp lưới cục bộ.

• H (High-performance / Fail-safe Output): Cấu hình hệ thống tiếp điểm đầu ra chế độ an toàn cao (Fail-Safe). Hệ tiếp điểm sẽ tự động đóng lại thông mạch mạch điều khiển ngay khi rơ le được cấp nguồn bình thường, và sẽ lập tức bung mở ra để ngắt contactor lực khi xảy ra sự cố (Trip) hoặc khi rơ le bị mất nguồn nuôi đột ngột.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FEZ

Các ưu điểm công nghệ vượt trội của cấu hình EOCR FEZ-05AUH

1. Màng lọc bảo vệ dòng rò chuyên sâu qua ZCT (Ký tự Z)

Sự cố rò điện vỏ máy vô cùng nguy hiểm, không chỉ làm tiêu hao lãng phí điện năng mà còn tiềm ẩn nguy cơ phóng điện gây cháy nổ nhà xưởng hoặc giật điện nguy hại đến tính mạng thợ vận hành. Khi kết hợp với cụm biến dòng ZCT ngoài, rơ le FEZ-05 có thể phát hiện các dòng rò siêu nhỏ ở ngưỡng mA một cách cực kỳ nhạy bén. Thuật toán thông minh sẽ lập tức ra lệnh cắt contactor lực khi dòng rò vượt ngưỡng cài đặt, bảo vệ an toàn tối đa cho con người và thiết bị.

2. Thiết kế dạng lỗ xuyên cáp (Hole Type) cách ly an toàn

Cấu trúc 3 lỗ xuyên tâm giúp mạch lực dải dòng nhỏ (hoặc dây tín hiệu từ CT phụ ngoài) hoàn toàn tách biệt về mặt vật lý với mạch vi xử lý nhị thứ bên trong rơ le. Việc truyền nhận thông số hoàn toàn dựa trên nguyên lý cảm ứng từ trường, đảm bảo an toàn tuyệt đối chống phóng điện chập cháy và không làm suy hao tín hiệu điều khiển.

3. Cơ chế tiếp điểm an toàn cao Fail-Safe (Ký tự H)

Đối với các động cơ cốt lõi, sự cố đứt dây nguồn cấp cho rơ le bảo vệ là một rủi ro cực kỳ nguy hiểm. Cấu hình Fail-Safe (H) triệt tiêu hoàn toàn điểm mù này: Tiếp điểm đầu ra điều khiển contactor phụ thuộc trực tiếp vào trạng thái hoạt động của rơ le. Bất kỳ kịch bản sập nguồn điều khiển hay đứt dây nguồn nuôi nào xảy ra, hệ tiếp điểm tự động bung ra lập tức để ngắt contactor mạch lực, đưa hệ thống về trạng thái dừng an toàn.

4. Dải nguồn nuôi Free Voltage dải rộng (Ký tự U)

Thiết bị bám đuôi bộ nguồn xung cao cấp, cho phép rơ le nhận dải điện áp điều khiển cực rộng từ 100V đến 240V kể cả dòng điện xoay chiều (AC) hay một chiều (DC). Màng lọc nguồn này giúp thiết bị miễn nhiễm hoàn toàn trước các hiện tượng sụt áp lưới cục bộ khi hệ thống máy móc xung quanh khởi động.

Các mã dòng EOCR-FEZ và dải dòng bảo vệ

Ứng dụng thực tế

Mã hàng EOCR FEZ-05AUH là giải pháp tối ưu cho các tủ điều khiển động cơ tiêu chuẩn độc lập, yêu cầu khắt khe về tính năng chống dòng rò:

• Hệ thống tủ điện điều khiển các cụm máy bơm chìm nước thải công nghiệp chạy qua cụm CT phụ ngoài, nơi động cơ ngâm hoàn toàn trong môi trường nước và yêu cầu giám sát dòng rò nghiêm ngặt để bảo vệ an toàn chống giật.

• Các hệ thống máy khuấy hóa chất, quạt hút hầm lò, băng tải khai khoáng vận hành trong môi trường ẩm ướt, dễ bị ẩm mốc cuộn dây gây rò điện ra vỏ máy.

• Các tủ điện phân phối cho máy móc gia công cơ khí, nơi thợ vận hành tiếp xúc trực tiếp liên tục với vỏ máy bằng kim loại.

Kết luận

Rơ le điện tử EOCR FEZ-05AUH Schneider mang đến giải pháp phần cứng thông minh kết hợp hoàn hảo tính năng 3-trong-1: Một bộ rơ le bảo vệ kỹ thuật số siêu chính xác, một hệ thống giám sát dòng rò qua ZCT độc lập an toàn, và dải nguồn Free Voltage vận hành bền bỉ. Đi kèm cơ chế tiếp điểm an toàn Fail-Safe, thiết bị giúp doanh nghiệp tối ưu chi phí đầu tư tủ điện mà vẫn đảm bảo tiêu chuẩn an toàn kỹ thuật cao nhất cho nhà máy.
