Rơ le Bảo Vệ EVR Schneider

Giới thiệu về rơ le bảo vệ điện áp và pha EVR Schneider

Nếu dòng DVR là phân khúc cao cấp bám tủ, thì dòng EVR được xem là dòng sản phẩm rơ le bảo vệ điện áp kỹ thuật số quốc dân, sở hữu thiết kế “nhỏ gọn nhưng đa năng” bám sát hạ tầng kỹ thuật của Schneider Electric.

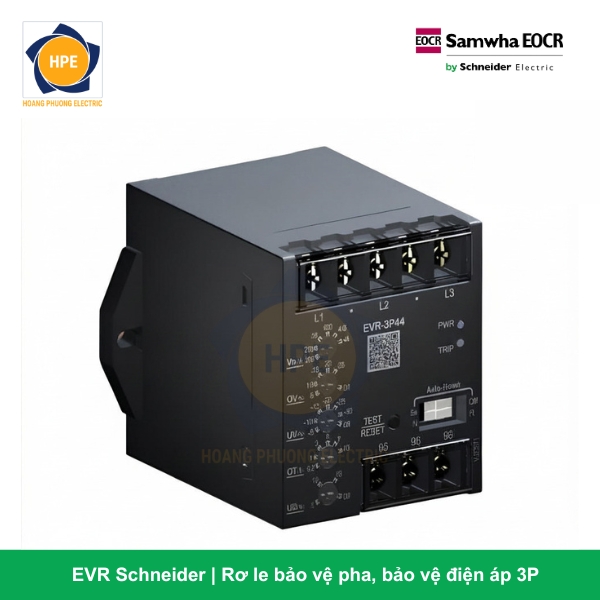

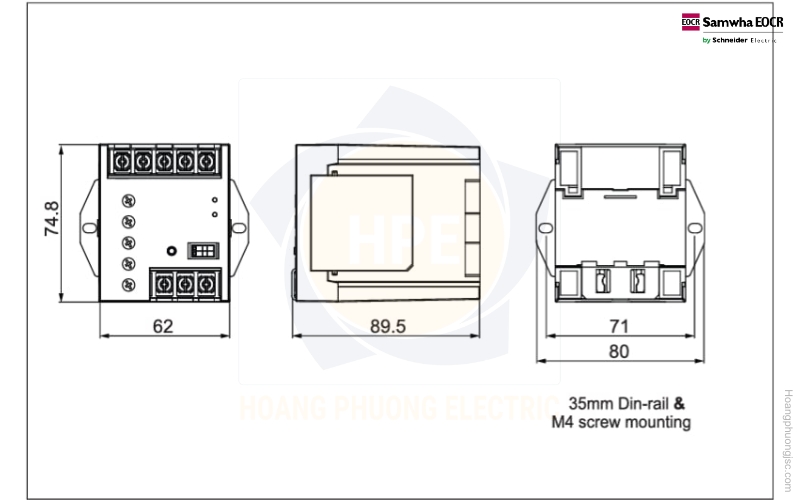

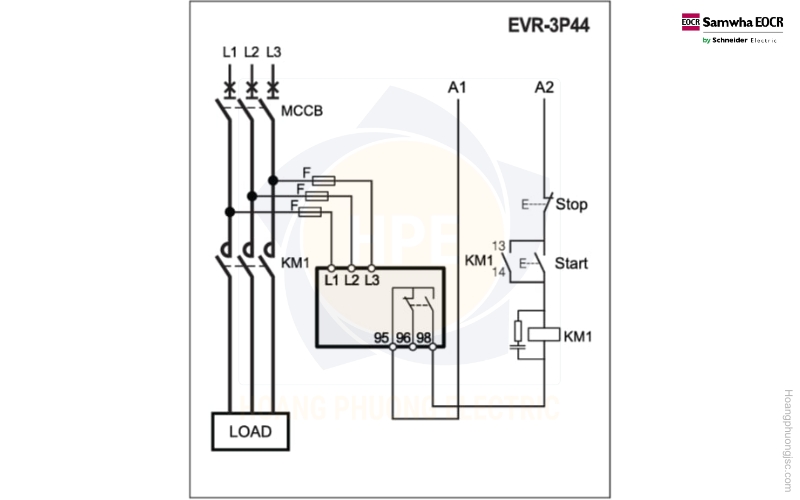

Về mặt kết cấu cơ khí, EVR tuân thủ triết lý thiết kế module dẹt, kẹp gá cố định trên thanh Din-rail 35mm hoặc bắt vít trực tiếp vào sườn tủ điện nhị thứ. Ngay mặt trước của rơ le được trang bị một màn hình hiển thị LED 3 số trực quan bám sườn cùng cụm phím cấu hình. Mạch đo lường của EVR đấu song song trực tiếp với lưới nguồn để liên tục giám sát giá trị hiệu dụng thực (True RMS) của điện áp bám lưới.

Về mặt công năng, EVR liên tục quét biên độ và thứ tự pha để làm màng lọc bảo vệ hệ thống tải lực khỏi 5 lỗi chí mạng:

• Quá điện áp (Over-voltage – $ov$): Chặn đứng dòng điện áp tăng cao ngẫu nhiên gây nổ tụ, cháy nguồn.

• Thấp điện áp (Under-voltage – $uv$): Bảo vệ phụ tải không bị sụt áp sâu dẫn đến om cuộn dây motor.

• Mất pha điện áp (Phase Loss – $PF$): Phát hiện lưới điện bị đứt cáp mất pha đầu nguồn bám mạch siêu tốc.

• Lệch pha điện áp (Voltage Unbalance – $ub$): Đo độ lệch áp giữa các pha, chặn hiện tượng motor chạy sinh nhiệt cao.

• Đảo pha / Ngược pha (Phase Reversal – $Pr$): Đánh chặn sự cố ngược pha (sau khi sửa lưới điện), ngăn motor quay ngược hướng gây phá hủy cơ khí trục cánh quạt, máy nén.

Ý nghĩa chi tiết cấu trúc mã hàng EVR bám Catalogue

Để nắm rõ cấu hình công nghệ của thiết bị theo quy chuẩn phân loại đặc chủng của hãng, chúng ta giải mã các ký tự như sau:

• E (Electronic): Công nghệ bo mạch điện tử kỹ thuật số xử lý tín hiệu thông minh.

• V (Voltage): Khí cụ đo lường và bảo vệ bám theo thông số điện áp lưới ($V$).

• R (Relay): Cơ cấu đóng cắt tiếp điểm nhị thứ đầu ra (Rơ le nhị thứ).

Thông số kỹ thuật chi tiết bám Catalogue Schneider EVR Series

Các ưu điểm công nghệ vượt trội của rơ le điện áp EVR

1. Phép đo True RMS bẻ gãy hiện tượng nhảy lỗi giả do nhiễu sóng hài

Trong các nhà xưởng công nghiệp nặng chạy nhiều Biến tần (Inverter) hoặc lò phóng điện hồ quang, sóng điện áp bám lưới luôn bị bóp méo dạng nặng nề. Các dòng rơ le cơ hoặc rơ le điện tử rẻ tiền đo bám đỉnh xung sẽ liên tục đọc sai điện áp, gây ra hiện tượng ngắt mạch lỗi giả khiến dây chuyền dừng vô lý. EVR ứng dụng thuật toán vi xử lý đo giá trị hiệu dụng thực True RMS, lọc sạch mọi nhiễu điện trường để bắt đúng bệnh của lưới điện.

2. Thiết kế màn hình số trực quan – Tinh gọn 90% không gian mặt tiền

EVR tích hợp tính năng quét điện áp tự động 3 pha và hiển thị số điện tử trực tiếp ngay trên mặt máy. Khác với thiết kế cơ truyền thống bắt buộc phải đục khoét cánh tủ để lắp 1 đồng hồ Vôn kim to đùng đi kèm 1 bộ chuyển mạch vôn (Selector Switch), EVR thu gọn tất cả vào một khoang dẹt bám thanh Din-rail, giúp tủ điện nhị thứ thoáng đãng, thẩm mỹ và tiết kiệm chi phí vật tư dây nối chằng chi tịt.

3. Bộ nhớ ghi nhớ nguyên nhân lỗi (Trip Cause) thông minh bám sàn

Khi mạng điện bị sụt áp ngắt quãng hay mất pha đột ngột rồi tự động có lại, các rơ le cơ sẽ lập tức đóng lại làm thợ điện không thể tìm ra nguyên nhân dừng máy trước đó. Màn hình LED của EVR có chức năng nhấp nháy lưu giữ ký hiệu lỗi gần nhất (Ví dụ hiện chữ ov khi quá áp hoặc Pr khi bị đảo ngược pha) ngay khi hệ thống bị ngắt, giúp đội ngũ kỹ sư bảo trì bắt đúng bệnh đầu nguồn bám mạch siêu tốc.

Một số dòng sản phẩm tham khảo

Bảng so sánh EVR-1P22, EVR-3P44, EVRPD-44U



Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ điện áp kỹ thuật số EVR là người gác cổng đầu nguồn lý tưởng cho:

• Hệ thống điều hòa trung tâm tòa nhà và máy nén khí (Chiller / Compressor): Đây là những phụ tải cực kỳ dị ứng với sự cố đảo pha (nếu quay ngược hướng sẽ làm gãy trục cam, vỡ piston cơ khí). EVR sẽ khóa chặt lệnh khởi động ngay từ đầu nguồn khi lưới bị đảo pha.

• Trạm bơm tưới tiêu bám ruộng đồng và hầm mỏ: Nơi đường dây tải kéo đi quá xa thường xuyên xảy ra hiện tượng sụt áp sâu (thấp áp) khi vào giờ cao điểm, EVR sẽ chủ động ngắt bơm để cứu motor không bị ghì nóng dẫn đến om cháy cuộn dây.

• Tủ phân phối tổng (MSB) và tủ nhánh (DB): Lắp đặt làm màng lọc an toàn ngay sau Aptomat tổng để bảo vệ nguồn điện cấp cho hệ thống văn phòng, nhà xưởng, trạm sạc xe điện.

Kết luận

Rơ le bảo vệ pha và điện áp có màn hình hiển thị EVR Schneider là sự lựa chọn hoàn hảo bám sát tiêu chí “Hiệu năng tối đa – Chi phí tối ưu”. Việc trang bị dòng sản phẩm EVR giúp nhà máy thiết lập một màng lưới an toàn vững chắc bám lưới đầu nguồn, chặn đứng mọi rủi ro dâng áp hay sụt áp từ lưới điện quốc gia, bảo vệ toàn vẹn tuổi thọ cho toàn bộ hệ thống máy móc đắt tiền phía sau.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
