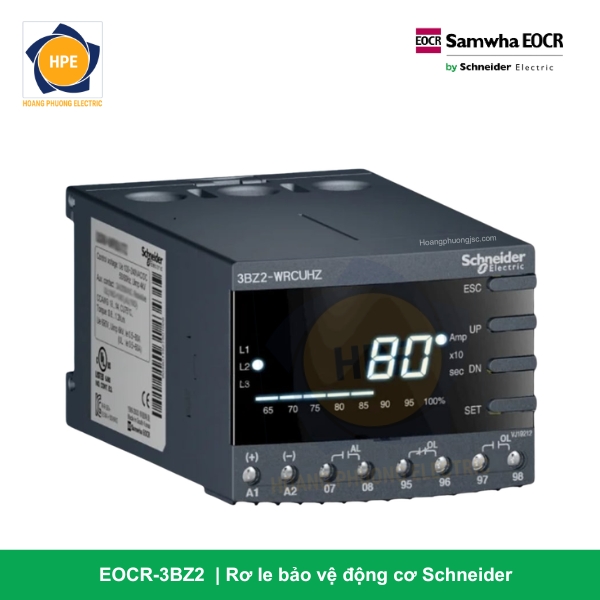

Rơ le Bảo Vệ Động Cơ EOCR-3BZ2 Schneider

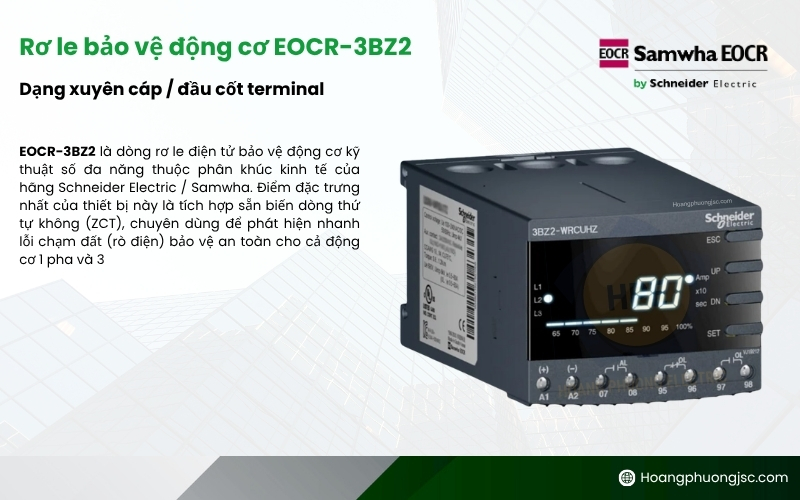

Giới thiệu về rơ le bảo vệ động cơ EOCR-3BZ2 Schneider

Rơ le EOCR-3BZ2 là một trong những giải pháp an toàn và số hóa cốt lõi thuộc phân khúc cao cấp của thương hiệu Schneider Electric. Thiết bị được ra đời nhằm bám sát xu hướng xây dựng hệ thống quản lý năng lượng và nhà máy thông minh (Smart Factory).

Về mặt kết cấu cơ khí, EOCR-3BZ2 tuân thủ triết lý “Lắp gọn trong lòng tủ điện” (Nội bộ khoang tủ). Toàn bộ hệ thống bo mạch vi xử lý, cổng kết nối và các lỗ biến dòng (CT) được đóng gói gọn gàng trong một module dẹt kẹp trực tiếp trên thanh Din-rail 35mm. Thiết kế này giúp tối giản hóa diện tích khoang tủ, bảo vệ rơ le hoàn toàn khỏi các tác động va đập vô ý hoặc hành vi tự ý can thiệp thông số từ bên ngoài cánh tủ.

Về mặt công năng, EOCR-3BZ2 sở hữu bộ vi xử lý trung tâm (MCU) hiệu năng cao, vận hành bám sát thuật toán đo giá trị hiệu dụng thực (True RMS). Thiết bị đóng vai trò là một “lá chắn” lưỡng tính toàn diện:

• Bảo vệ dòng lực: Đo lường trực tiếp dòng tải 3 pha qua thân máy để đánh chặn các lỗi quá dòng (quá tải), thiếu dòng (chạy khô), mất pha, lệch pha dòng và kẹt rotor cơ khí.

• Bảo vệ dòng rò tiếp địa: Tích hợp ngõ nhận tín hiệu từ biến dòng rò ZCT (Zero Phase Current Transformer) phụ ngoài. Khi xuất hiện sự cố rò rỉ điện ra vỏ máy do cuộn dây motor bị lão hóa cách điện hoặc ngập nước, rơ le sẽ tính toán sai lệch và ra lệnh cắt contactor lực trong phần trăm giây, dập tắt hoàn toàn nguy cơ chập cháy tủ điện và giật điện cho công nhân.

Đặc biệt, sự xuất hiện của ký tự số “2” ở cuối mã hàng định hình tích hợp cổng truyền thông Modbus RTU / RS485. Thiết bị dễ dàng kết nối mạng, đẩy toàn bộ dữ liệu dòng tải và trạng thái vận hành thời gian thực về phòng điều khiển trung tâm PLC hoặc máy tính SCADA.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-3BZ2

Để hiểu rõ cấu hình công nghệ cao cấp bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã các ký tự như sau:

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• 3 (3-Phase): Hệ thống giám sát phụ tải chuyên dụng cho lưới điện 3 pha.

• B (Built-in CTs): Thiết kế tích hợp sẵn 3 biến dòng lực (CT) ngay trong lòng thân máy vô cùng gọn gàng.

• Z (ZCT Input): Tính năng đặc chủng Bảo vệ chống dòng rò đất (Ground Fault / Earth Leakage) dải mA thông qua kết nối với biến dòng rò ZCT phụ ngoài.

• 2 (Modbus Communication): Tích hợp cổng truyền thông Modbus RTU / RS485 chuyên dụng giúp số hóa và quản lý tập trung từ xa, trang bị các rơ le ngõ ra lập trình độc lập.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3BZ2

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-3BZ2 lắp trong tủ

1. Số hóa hệ thống thông qua mạng truyền thông Modbus RTU

Nhờ cổng RS485 tích hợp sẵn, EOCR-3BZ2 bẻ gãy ranh giới của một rơ le bảo vệ thông thường. Dữ liệu dòng điện tải 3 pha và biên độ dòng rò mA được truyền tải liên tục về phòng trung tâm bám theo thời gian thực. Từ phòng giám sát SCADA, kỹ sư có thể theo dõi độ suy giảm cách điện của motor (thông qua trị số dòng rò tăng dần) để chủ động lên kế hoạch bảo trì dự đoán, ngăn ngừa hoàn toàn nguy cơ cháy nổ hay dừng máy bất ngờ.

2. Tối ưu không gian khoang tủ và chống tự ý thay đổi thông số

Do rơ le được lắp ẩn hoàn toàn phía trong tủ điện, mặt cánh tủ sẽ trở nên thoáng đãng, tinh gọn và thẩm mỹ hơn. Thiết kế này đóng vai trò như một lớp “khóa an toàn” vật lý: chỉ những kỹ sư bảo trì có chìa khóa mở tủ mới có thể tiếp cận mặt máy và cài đặt lại thông số, loại bỏ hoàn toàn tình trạng công nhân vận hành tự ý vặn chỉnh sai lệch ngưỡng bảo vệ an toàn của động cơ.

3. Đánh chặn siêu tốc lỗi dòng rò bảo vệ tính mạng con người

Tại các khu vực nhà xưởng có độ ẩm cao hoặc các trạm bơm, rủi ro rò điện ra vỏ máy motor là rất lớn bám theo mùa mưa ẩm. Khi xuất hiện dòng điện rò rỉ chạy qua lõi biến dòng ZCT ngoài, bộ vi xử lý của EOCR-3BZ2 lập tiếp nhận tín hiệu và ra lệnh ngắt contactor mạch lực trong vòng dưới 0.1 giây. Đây là màng lọc an toàn tuyệt đối để chống tai nạn giật điện cho người lao động.

4. Thuật toán True RMS loại bỏ hiện tượng nhảy lỗi giả do Biến tần

Khi động cơ vận hành phối hợp cùng Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo nặng do xung nhiễu sóng hài bậc cao. Bộ vi xử lý của EOCR-3BZ2 ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác, không nhảy lỗi giả gây dừng máy vô lý.

Các mã dòng EOCR-3BZ2 và dải dòng bảo vệ

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ động cơ thông minh lắp trong tủ tích hợp dòng rò và truyền thông EOCR-3BZ2 là linh kiện lý tưởng cho:

• Nhà máy xử lý nước và trạm bơm chìm tự động: Giám sát liên tục dòng tải và dòng rò của hệ thống máy bơm chìm nước thải công nghiệp, trạm bơm nước sạch đầu nguồn – kết nối mạng Modbus đưa dữ liệu về trung tâm giám sát từ xa.

• Hệ thống điều hòa trung tâm & Quản lý tòa nhà (BMS / HVAC): Giám sát tháp giải nhiệt Chiller, cụm quạt hút ly tâm công suất lớn bám theo tiêu chuẩn an toàn PCCC tòa nhà cao tầng, đưa dữ liệu truyền thông tích hợp trực tiếp vào hệ thống BMS của tòa nhà.

• Dây chuyền sản xuất công nghiệp nặng: Nhà máy xi măng, sắt thép, giấy, hóa chất – nơi các động cơ vận hành liên tục trong môi trường khắc nghiệt, bụi bặm, ẩm ướt và cần được quản lý tập trung từ phòng điều khiển PLC.

Kết luận

Rơ le bảo vệ động cơ tích hợp dòng rò và truyền thông lắp trong tủ EOCR-3BZ2 Schneider mang đến giải pháp quản lý phụ tải toàn diện, an toàn và hiện đại bám sát xu hướng công nghệ IoT công nghiệp hiện nay. Sự kết hợp giữa bộ não đo True RMS siêu chính xác, khả năng chống dòng rò đánh chặn tuyệt đối, kết cấu kẹp thanh Din-rail nội bộ khoang tủ tinh gọn và cổng truyền thông Modbus thông minh giúp EOCR-3BZ2 trở thành sự đầu tư chiến lược, che chở toàn diện cho hệ thống máy móc đắt tiền của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
