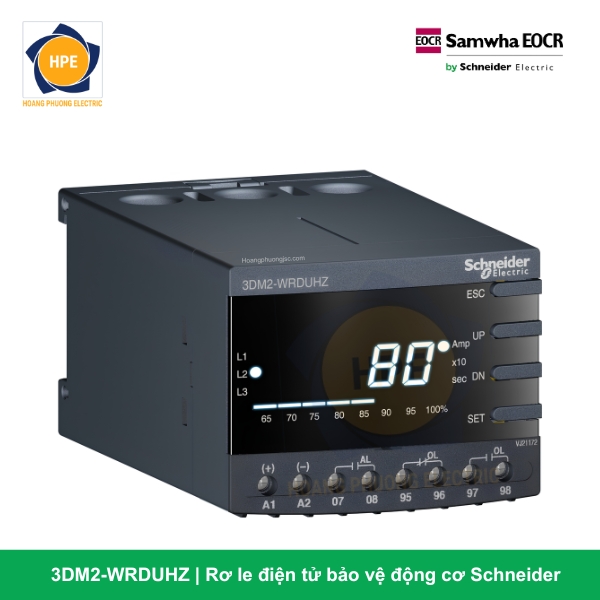

Rơ le Bảo Vệ Động Cơ 3DM2-WRDUHZ Schneider

Giới thiệu về rơ le bảo vệ động cơ 3DM2-WRDUHZ Schneider

Rơ le 3DM2-WRDUHZ là giải pháp quản lý, giám sát dòng tải và bảo vệ hệ thống phụ tải 3 pha thuộc phân khúc kỹ thuật số thông minh tiêu chuẩn của thương hiệu Schneider Electric. Thiết bị được ra đời nhằm thay thế các dòng rơ le nhiệt cơ học cũ kỹ, bám sát xu hướng xây dựng hệ thống quản lý năng lượng số hóa trong nhà máy hiện đại.

Về mặt kết cấu cơ khí, thiết bị tuân thủ triết lý “Lắp gọn trong lòng tủ điện” (Nội bộ khoang tủ). Thân máy tích hợp sẵn màn hình LED hiển thị 3 chữ số sắc nét cùng cụm nút nhấn cấu hình thông số bám ngay mặt trước. Toàn bộ module dẹt này được kẹp cố định trên thanh Din-rail 35mm phía bên trong tủ điện. Kết cấu này giúp bảo vệ rơ le hoàn toàn khỏi các tác động va đập cơ học vô ý từ bên ngoài và ngăn chặn hành vi tự ý can thiệp thông số của những người không có phận sự.

Về mặt công năng, 3DM2-WRDUHZ ứng dụng thuật toán vi xử lý đo giá trị hiệu dụng thực (True RMS), liên tục quét dòng lực và hiển thị tuần hoàn thông số dòng điện 3 pha của motor. Thiết bị đóng vai trò là lá chắn an toàn tối cao giúp bảo vệ động cơ khỏi 5 lỗi chí mạng: quá dòng (quá tải), thiếu dòng (chạy khô sụt tải), mất pha đột ngột, lệch pha dòng và kẹt rotor cơ khí. Đặc biệt, sự xuất hiện của cổng truyền thông Modbus RTU / RS485 tích hợp sẵn giúp rơ le liên tục đẩy dữ liệu dòng tải thực và lịch sử sự cố về phòng điều khiển trung tâm PLC hoặc SCADA.

Ý nghĩa chi tiết cấu trúc mã hàng đầy đủ 3DM2-WRDUHZ

Để hiểu rõ cấu hình công nghệ và thông số phần cứng bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã mã hàng EOCR-3DM2-WRDUHZ như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ dòng điện / động cơ vận hành bằng công nghệ điện tử kỹ thuật số.

• 3 (3-Phase): Hệ thống giám sát phụ tải chuyên dụng cho lưới điện 3 pha.

• D (Digital Display): Tích hợp sẵn màn hình LED kỹ thuật số ngay trên thân máy để theo dõi thông số trực quan.

• M2 (Modbus RS485 / 2 Outputs): Tích hợp sẵn cổng truyền thông Modbus RTU / RS485 và trang bị 2 rơ le ngõ ra lập trình độc lập bám tải.

• W (Window Type): Thiết kế dạng 3 lỗ luồn (cửa sổ) qua thân máy để xỏ trực tiếp dây cáp lực của động cơ vào cảm biến.

• R (Reset): Hỗ trợ tính năng thiết lập lại (Reset) linh hoạt qua phím bấm vật lý hoặc lệnh truyền thông từ xa.

• DUH (Free Voltage Control Source): Cấu hình dải điện áp nguồn nuôi (Control Power) tự động thích ứng dải rộng từ 100V đến 240V AC / DC.

• Z (Standard Version): Ký tự định nghĩa phiên bản phần cứng tiêu chuẩn toàn cầu của hãng Schneider.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3DM2 Series

Các ưu điểm công nghệ vượt trội của cấu hình 3DM2-WRDUHZ

1. Giải pháp số hóa hệ thống thông qua mạng Modbus RTU kinh tế

Nhờ cổng RS485 tích hợp sẵn, 3DM2-WRDUHZ biến khoang tủ điện thông thường thành một nút mạng thông minh. Toàn bộ dữ liệu dòng điện tải thực 3 pha và trạng thái ON/OFF/TRIP được truyền tải liên tục về phòng trung tâm bám theo thời gian thực. Từ phòng giám sát SCADA, kỹ sư có thể kiểm soát hoàn toàn hiệu suất vận hành của động cơ mà không cần tốn nhân công đi đo đạc thủ công tại hiện trường.

2. Tích hợp màn hình LED tại chỗ – Tiết kiệm vật tư mặt tủ

Thiết kế của 3DM2-WRDUHZ gộp chung tính năng của 3 đồng hồ Ampe cơ và bộ chuyển mạch dòng lực (Selector Switch) vào trong một thân máy duy nhất. Khi mở cửa tủ kiểm tra định kỳ, kỹ sư có thể đọc ngay giá trị dòng điện số cực kỳ chính xác đến từng phần mười Ampe, giúp khoang tủ nhị thứ trở nên vô cùng tinh gọn, giảm thiểu chi phí vật tư dây nối chằng chịt bám tải.

3. Dải nguồn nuôi Free Voltage dải rộng cực kỳ bền bỉ

Hạ tầng nguồn điều khiển tại các khu công nghiệp Việt Nam thường xuyên xảy ra hiện tượng sụt áp hoặc tăng áp đột ngột do đóng cắt các phụ tải lớn. Với cấu hình nguồn dải rộng (100V – 240V AC/DC), rơ le 3DM2-WRDUHZ sở hữu khả năng tự động thích ứng linh hoạt. Thiết bị duy trì trạng thái hoạt động ổn định liên tục, loại bỏ hoàn toàn rủi ro chập cháy bo mạch rơ le do sốc điện lưới.

4. Thuật toán True RMS bẻ gãy 100% tình trạng báo lỗi giả

Khi động cơ vận hành phối hợp cùng Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo nặng và sinh ra các xung nhiễu sóng hài bậc cao. Bộ vi xử lý của 3DM2-WRDUHZ ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác, không nhảy lỗi giả gây dừng máy vô lý.

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ động cơ thông minh lắp trong tủ tích hợp truyền thông 3DM2-WRDUHZ là linh kiện lý tưởng cho:

• Hệ thống tủ phân phối điều khiển động cơ tập trung (Tủ MCC): Nơi tích hợp nhiều khoang tủ điều khiển động cơ chạy song song, cần quản lý dữ liệu tập trung qua mạng Modbus về phòng điều khiển của nhà máy xi măng, sắt thép, giấy.

• Hệ thống trạm bơm tự động hóa và xử lý nước: Giám sát từ xa dòng tải bám máy của hệ thống bơm ly tâm trục ngang, bơm tăng áp, bơm cấp nước sạch đầu nguồn.

• Hệ thống HVAC và Điều hòa trung tâm: Bảo vệ hệ thống tháp giải nhiệt Chiller, cụm quạt hút ly tâm công suất lớn bám theo tiêu chuẩn số hóa của các tòa nhà cao tầng, trung tâm thương mại.

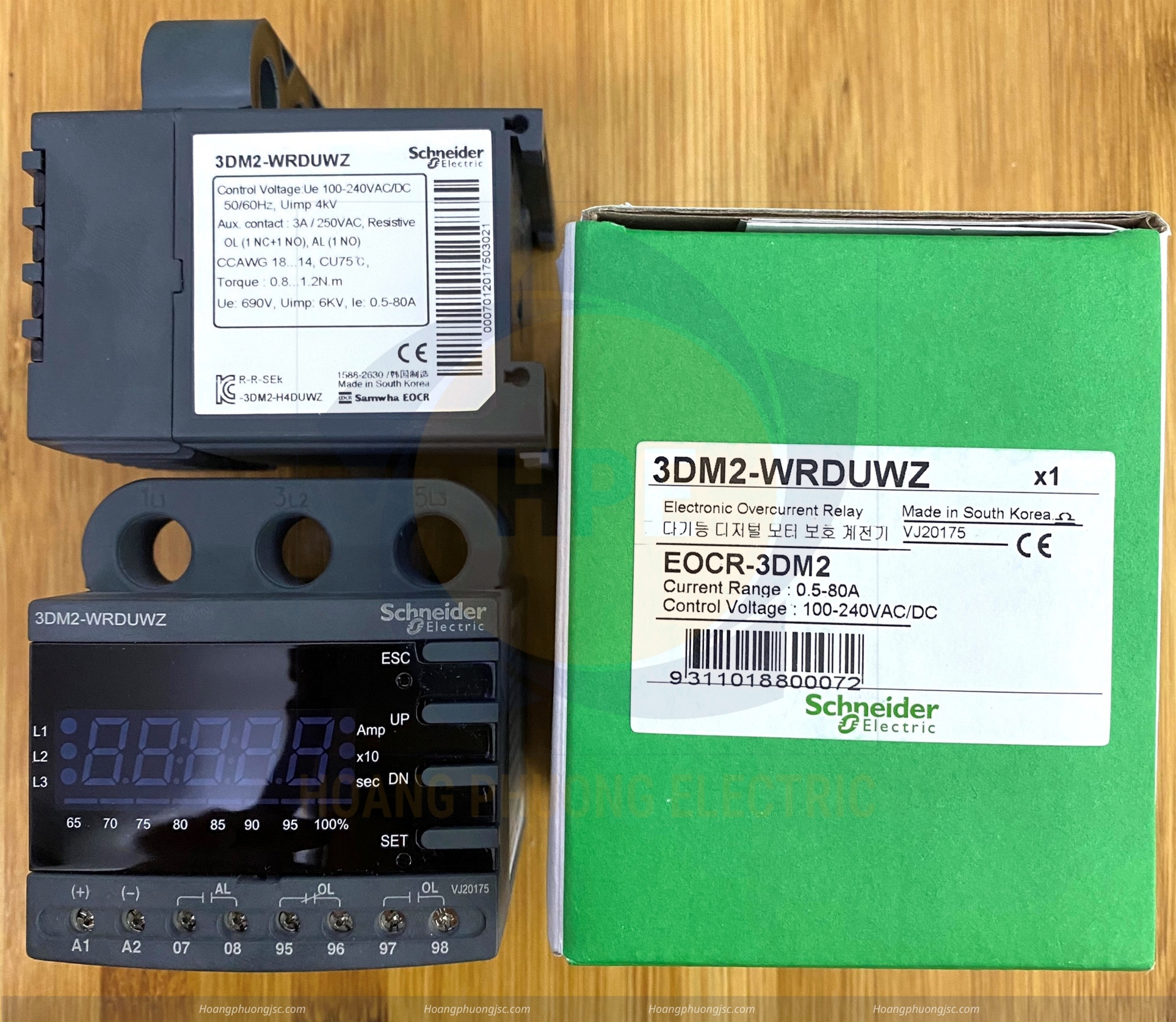

Hình ảnh thực tế rơ le điện tử 3DM2

Kết luận

Rơ le bảo vệ động cơ tích hợp truyền thông lắp trong tủ 3DM2-WRDUHZ Schneider mang đến giải pháp quản lý phụ tải toàn diện, an toàn và cực kỳ kinh tế bám sát xu hướng công nghệ IoT công nghiệp hiện nay. Sự kết hợp giữa bộ não đo True RMS siêu chính xác, màn hình số tại chỗ tiện lợi, mạch nguồn nuôi dải rộng bền bỉ và cổng truyền thông Modbus thông minh giúp 3DM2-WRDUHZ trở thành sự lựa chọn đáng tin cậy hàng đầu cho hệ thống tủ điện hạ thế.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
