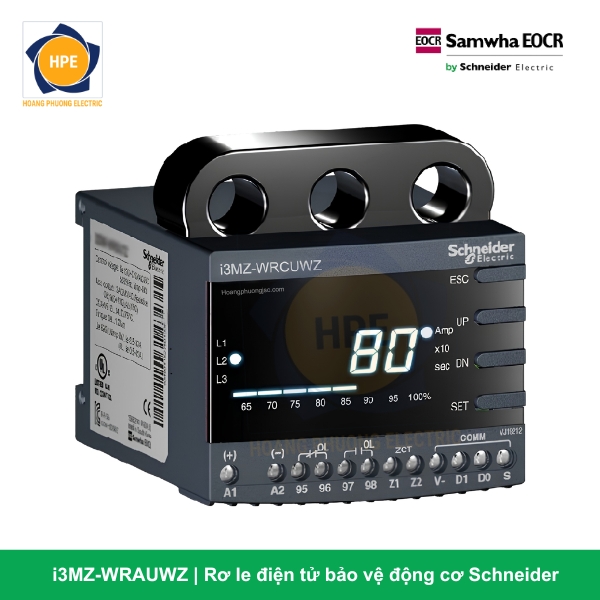

Rơ le Bảo Vệ Động Cơ i3MZ-WRAUWZ Schneider

Giới thiệu về rơ le bảo vệ động cơ i3MZ-WRAUWZ Schneider

Rơ le i3MZ-WRAUWZ là một trong những giải pháp an toàn, đánh chặn sự cố dòng lực và bảo vệ rò rỉ điện thuộc phân khúc tối tân của thương hiệu Schneider Electric. Tiền tố “i” (Intelligent / IoT ready) định hình đây là thế hệ thiết bị điện tử thông minh, đóng vai trò như một mắt xích số hóa sẵn sàng kết nối vào hệ sinh thái mạng điều khiển công nghiệp.

Về mặt kết cấu cơ khí, thiết bị tuân thủ triết lý “Lắp gọn trong lòng tủ điện” (Nội bộ khoang tủ). Toàn bộ bo mạch vi xử lý trung tâm (MCU), cổng truyền thông RS485 và 3 lỗ biến dòng (CT) được đóng gói dạng module dẹt kẹp bám chắc chắn trên thanh Din-rail 35mm. Thiết kế này giúp tối giản hóa không gian diện tích, bảo vệ thiết bị hoàn toàn khỏi các tác động va đập vật lý vô ý hoặc hành vi tự ý vặn chỉnh thông số từ những người không có phận sự ở bên ngoài cánh tủ.

Về mặt công năng, i3MZ-WRAUWZ ứng dụng thuật toán vi xử lý đo giá trị hiệu dụng thực (True RMS), đóng vai trò là “lá chắn” bảo vệ lưỡng tính toàn diện:

• Bảo vệ dòng lực: Giám sát liên tục dòng tải 3 pha qua thân máy để ngắt mạch an toàn khi động cơ gặp sự cố quá tải, thiếu dòng (chạy khô), mất pha đột ngột, lệch pha dòng hoặc kẹt rotor cơ khí.

• Bảo vệ dòng rò tiếp địa: Tích hợp ngõ nhận tín hiệu từ biến dòng rò ZCT ngoài. Khi hệ thống xuất hiện dòng điện rò rỉ ra vỏ máy do cuộn dây motor bị ẩm ướt hoặc lão hóa cách điện, rơ le sẽ tính toán sai lệch và ra lệnh cắt contactor mạch lực trong phần trăm giây, triệt tiêu hoàn toàn nguy cơ chập cháy tủ điện.

Hơn thế nữa, cổng truyền thông Modbus RTU / RS485 tích hợp sẵn giúp i3MZ-WRAUWZ liên tục đẩy toàn bộ thông số dòng lực, giá trị dòng rò và lịch sử lỗi về phòng điều khiển SCADA hoặc PLC trung tâm thời gian thực.

Ý nghĩa chi tiết cấu trúc mã hàng đầy đủ i3MZ-WRAUWZ

Để hiểu rõ cấu hình công nghệ và thông số phần cứng bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã mã hàng EOCR-i3MZ-WRAUWZ như sau:

• i (Intelligent / IoT ready): Thế hệ rơ le điện tử thông minh, tích hợp sẵn bo mạch xử lý truyền thông mạng để kết nối số hóa.

• 3 (3-Phase): Hệ thống giám sát phụ tải chuyên dụng cho lưới điện 3 pha.

• M (Modbus RS485): Tích hợp cổng truyền thông Modbus RTU / RS485 chuyên dụng giúp quản lý tập trung từ xa.

• Z (ZCT Input): Tính năng đặc chủng nâng cao Bảo vệ chống dòng rò đất (Ground Fault) dải mA thông qua kết nối với biến dòng rò ZCT phụ ngoài.

• W (Window Type): Thiết kế dạng lỗ luồn (cửa sổ) qua thân máy để xỏ trực tiếp cáp lực của động cơ vào cảm biến.

• R (Reset): Hỗ trợ tính năng thiết lập lại (Reset) linh hoạt qua phím bấm vật lý hoặc lệnh truyền thông từ xa.

• AUW (Free Voltage Control Source): Cấu hình dải điện áp nguồn nuôi (Control Power) cực rộng, tự động thích ứng từ 100V đến 240V AC / DC.

• Z (ZCT Matching): Module phần cứng chuẩn hóa đồng bộ tối ưu hóa biên độ bộ lọc cho các dòng biến dòng rò ZCT của hãng Schneider.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-i3MZ Series

Các ưu điểm công nghệ vượt trội của cấu hình i3MZ-WRAUWZ

1. Số hóa hệ thống thông qua mạng truyền thông Modbus RTU

Nhờ cổng RS485 tích hợp sẵn, i3MZ-WRAUWZ bẻ gãy ranh giới của một rơ le bảo vệ thông thường. Dữ liệu dòng điện tải thực 3 pha và biên độ dòng rò mA được truyền tải liên tục về phòng trung tâm bám theo thời gian thực. Từ phòng giám sát SCADA hoặc máy tính HMI, kỹ sư có thể theo dõi độ suy giảm cách điện của motor (thông qua trị số dòng rò tăng dần bám máy) để lên kế hoạch bảo trì dự đoán, ngăn ngừa hoàn toàn nguy cơ dừng máy hay cháy nổ bất ngờ.

2. Dải nguồn nuôi Free Voltage “AUW” thích ứng hoàn hảo lưới điện Việt Nam

Hạ tầng nguồn điều khiển tại các nhà xưởng Việt Nam thường xuyên xảy ra hiện tượng sụt áp hoặc tăng áp đột ngột do đóng cắt các phụ tải lớn bám lưới. Với cấu hình nguồn AUW (100V – 240V AC/DC), rơ le i3MZ-WRAUWZ sở hữu khả năng tự động thích ứng dải điện áp cực rộng. Thiết bị duy trì trạng thái hoạt động ổn định liên tục, loại bỏ hoàn toàn rủi ro cháy bo mạch rơ le do sốc điện lưới.

3. Tối ưu không gian khoang tủ và chống tự ý can thiệp thông số

Do rơ le được lắp ẩn hoàn toàn phía trong tủ điện bám thanh Din-rail, mặt cánh tủ sẽ trở nên thoáng đãng, tinh gọn và đạt thẩm mỹ công nghiệp cao. Thiết kế này đóng vai trò như một lớp “khóa an toàn” vật lý: chỉ những kỹ sư cơ điện có chìa khóa mở tủ mới có thể tiếp cận mặt máy và tinh chỉnh lại các thông số dải dòng qua phần mềm hoặc nút bấm, loại bỏ tình trạng công nhân tự ý vặn tăng dòng lỗi làm mất màng bảo vệ của motor.

4. Thuật toán True RMS bẻ gãy 100% tình trạng báo lỗi giả

Khi động cơ vận hành phối hợp cùng các bộ Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo và sinh ra các xung nhiễu sóng hài bậc cao. Bộ vi xử lý của i3MZ-WRAUWZ ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác, không nhảy lỗi giả gây dừng máy vô lý.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ động cơ thông minh lắp trong tủ tích hợp dòng rò và truyền thông i3MZ-WRAUWZ là linh kiện lý tưởng cho:

• Nhà máy xử lý nước và trạm bơm chìm tự động: Giám sát liên tục dòng tải và dòng rò của hệ thống máy bơm chìm nước thải công nghiệp, trạm bơm nước thô đầu nguồn – kết nối mạng Modbus đưa dữ liệu về trung tâm giám sát SCADA từ xa bám theo tiêu chuẩn tự động hóa.

• Hệ thống điều hòa trung tâm & Quản lý tòa nhà (BMS / HVAC): Giám sát tháp giải nhiệt Chiller, cụm quạt hút ly tâm công suất lớn bám theo tiêu chuẩn an toàn PCCC tòa nhà cao tầng, đưa dữ liệu truyền thông tích hợp trực tiếp vào hệ thống BMS.

• Dây chuyền sản xuất công nghiệp nặng: Nhà máy xi măng, sắt thép, giấy, thức ăn chăn nuôi – nơi các động cơ vận hành liên tục trong môi trường khắc nghiệt, bụi bặm, ẩm ướt và cần được quản lý tập trung từ phòng điều khiển PLC.

Kết luận

Rơ le bảo vệ động cơ tích hợp dòng rò và truyền thông lắp trong tủ i3MZ-WRAUWZ Schneider mang đến giải pháp quản lý phụ tải toàn diện, an toàn và tối tân nhất hiện nay bám sát xu hướng công nghệ IoT công nghiệp. Sự kết hợp giữa bộ não đo True RMS siêu chính xác, khả năng chống dòng rò đánh chặn tuyệt đối, mạch nguồn nuôi AUW dải rộng bền bỉ và cổng truyền thông Modbus thông minh giúp i3MZ-WRAUWZ trở thành sự đầu tư chiến lược, che chở toàn diện cho hệ thống máy móc đắt tiền của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
