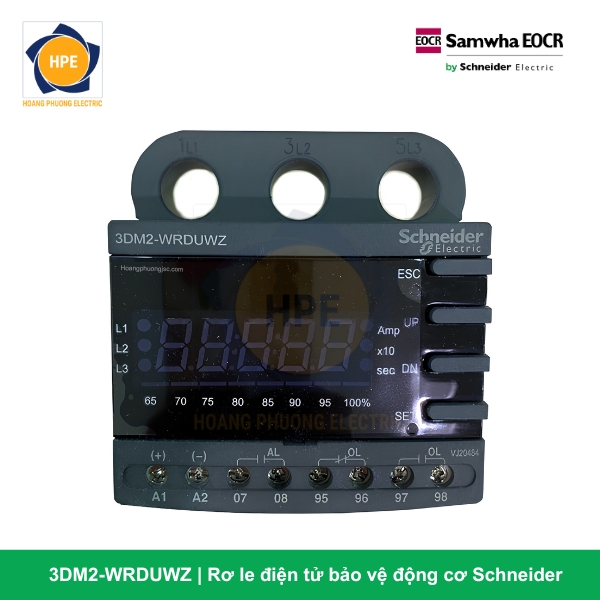

Rơ le Bảo Vệ Động Cơ 3DM2-WRDUWZ Schneider

Giới thiệu về rơ le bảo vệ động cơ 3DM2-WRDUWZ Schneider

Rơ le 3DM2-WRDUWZ là giải pháp quản lý, giám sát dòng tải và bảo vệ hệ thống phụ tải 3 pha thuộc phân khúc kỹ thuật số thông minh chuyên dụng của thương hiệu Schneider Electric. Thiết bị được ra đời nhằm bám sát xu hướng xây dựng hệ thống quản lý năng lượng số hóa, đồng thời giải quyết triệt để bài toán tuổi thọ linh kiện điện tử tại các vùng khí hậu nhiệt đới gió mùa.

Về mặt kết cấu cơ khí, thiết bị tuân thủ triết lý “Lắp gọn trong lòng tủ điện” (Nội bộ khoang tủ). Thân máy tích hợp sẵn màn hình LED hiển thị 3 chữ số sắc nét cùng cụm nút nhấn cấu hình thông số ngay mặt trước. Toàn bộ module dẹt này được kẹp cố định trên thanh Din-rail 35mm phía bên trong tủ điện.

Điểm đắt giá nhất của mã 3DM2-WRDUWZ so với mã DUHZ tiêu chuẩn nằm ở ký tự chữ “W” ở cuối. Thiết bị được nhà sản xuất áp dụng quy trình nhiệt đới hóa cao cấp (Tropicalized / Coated PCB), phủ một lớp sơn bám cách điện chống ẩm và chống bụi mịn đặc chủng lên toàn bộ bo mạch vi xử lý bên trong. Điều này giúp ngăn ngừa hoàn toàn hiện tượng ngưng tụ hơi nước sinh rỉ sét, chập mạch bo nền khi tủ điện phải làm việc ngoài trời hoặc trong các nhà máy có độ ẩm cực cao bám sàn.

Về mặt công năng, 3DM2-WRDUWZ ứng dụng thuật toán vi xử lý đo giá trị hiệu dụng thực (True RMS), liên tục quét dòng lực và hiển thị tuần hoàn thông số dòng điện 3 pha của motor. Thiết bị đóng vai trò là lá chắn an toàn tối cao giúp bảo vệ động cơ khỏi 5 lỗi chí mạng: quá dòng (quá tải), thiếu dòng (chạy khô sụt tải), mất pha đột ngột, lệch pha dòng và kẹt rotor cơ khí. Đặc biệt, cổng truyền thông Modbus RTU / RS485 tích hợp sẵn giúp rơ le liên tục đẩy dữ liệu dòng tải thực và lịch sử sự cố về phòng điều khiển trung tâm PLC hoặc SCADA.

Ý nghĩa chi tiết cấu trúc mã hàng đầy đủ 3DM2-WRDUWZ

Để hiểu rõ cấu hình công nghệ và thông số phần cứng bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã mã hàng EOCR-3DM2-WRDUWZ như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ dòng điện / động cơ vận hành bằng công nghệ điện tử kỹ thuật số.

• 3 (3-Phase): Hệ thống giám sát phụ tải chuyên dụng cho lưới điện 3 pha.

• D (Digital Display): Tích hợp sẵn màn hình LED kỹ thuật số ngay trên thân máy để theo dõi thông số trực quan.

• M2 (Modbus RS485 / 2 Outputs): Tích hợp sẵn cổng truyền thông Modbus RTU / RS485 và trang bị 2 rơ le ngõ ra lập trình độc lập bám tải.

• W (Window Type): Thiết kế dạng 3 lỗ luồn (cửa sổ) qua thân máy để xỏ trực tiếp dây cáp lực của động cơ vào cảm biến.

• R (Reset): Hỗ trợ tính năng thiết lập lại (Reset) linh hoạt qua phím bấm vật lý hoặc lệnh truyền thông từ xa.

• DUW (Free Voltage Control Source with Coating PCB): Cấu hình dải điện áp nguồn nuôi (Control Power) tự động thích ứng dải rộng từ 100V đến 240V AC / DC, đồng thời tích hợp lớp sơn phủ bảo vệ bo mạch chống ẩm chịu nhiệt.

• Z (Standard Version): Ký tự định nghĩa phiên bản phần cứng tiêu chuẩn toàn cầu của hãng Schneider.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3DM2 Series

Các ưu điểm công nghệ vượt trội của cấu hình 3DM2-WRDUWZ

1. Công nghệ phủ bo mạch (Coating PCB) – Trị tận gốc lỗi do sương ẩm

Tại môi trường công nghiệp Việt Nam, độ ẩm không khí bám sàn thường xuyên vượt ngưỡng 90%, đặc biệt là bám theo mùa nồm hoặc trong các trạm bơm, xử lý nước thải. Hơi ẩm tích tụ trong lòng tủ điện là nguyên nhân chính gây thối chân linh kiện, chập bo xử lý MCU của các dòng rơ le thông thường. Lớp sơn phủ đặc chủng trên bo mạch của 3DM2-WRDUWZ tạo ra một màng bọc cô lập hoàn toàn linh kiện khỏi không khí ẩm và bụi bẩn, nâng tuổi thọ thiết bị lên gấp 2-3 lần bám lưới.

2. Số hóa hệ thống thông qua mạng Modbus RTU thông minh

Nhờ cổng RS485 tích hợp sẵn, 3DM2-WRDUWZ biến khoang tủ điện thông thường thành một nút mạng thông minh. Toàn bộ dữ liệu dòng điện tải thực 3 pha và trạng thái ON/OFF/TRIP được truyền tải liên tục về phòng trung tâm bám theo thời gian thực. Từ phòng giám sát SCADA, kỹ sư có thể kiểm soát hoàn toàn hiệu suất vận hành của động cơ mà không cần tốn nhân công đi đo đạc thủ công tại hiện trường nguy hiểm.

3. Tích hợp màn hình LED tại chỗ – Tiết kiệm vật tư mặt tủ

Thiết kế của 3DM2-WRDUWZ gộp chung tính năng của 3 đồng hồ Ampe cơ và bộ chuyển mạch dòng lực (Selector Switch) vào trong một thân máy duy nhất. Khi mở cửa tủ kiểm tra định kỳ, kỹ sư có thể đọc ngay giá trị dòng điện số cực kỳ chính xác đến từng phần mười Ampe, giúp khoang tủ nhị thứ trở nên vô cùng tinh gọn, giảm thiểu chi phí vật tư dây nối chằng chi tịt bám tải.

4. Thuật toán True RMS bẻ gãy 100% tình trạng báo lỗi giả

Khi động cơ vận hành phối hợp cùng Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp méo nặng và sinh ra các xung nhiễu sóng hài bậc cao. Bộ vi xử lý của 3DM2-WRDUWZ ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác, không nhảy lỗi giả gây dừng máy vô lý.

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ động cơ thông minh chống ẩm tích hợp truyền thông 3DM2-WRDUWZ là linh kiện lý tưởng cho:

• Nhà máy xử lý nước thải và trạm bơm hóa chất: Nơi không khí có nồng độ ẩm cao và chứa nhiều hơi hóa chất ăn mòn kim loại, dễ tàn phá các bo mạch điện tử trần thông thường.

• Hệ thống tủ điện đặt ngoài trời (Kiosk / Outdoor Panel): Các trạm bơm tưới tiêu bám ruộng đồng, trạm khai thác khoáng sản hầm mỏ – nơi tủ điện chịu sự thay đổi nhiệt độ đột ngột sinh ra hiện tượng ngưng tụ hơi nước bên trong lòng tủ.

• Dây chuyền sản xuất công nghiệp nặng: Nhà máy xi măng, sắt thép, giấy, thức ăn chăn nuôi – nơi có mật độ bụi mịn bám dính cực cao, dễ gây phóng điện chập mạch linh kiện nhị thứ.

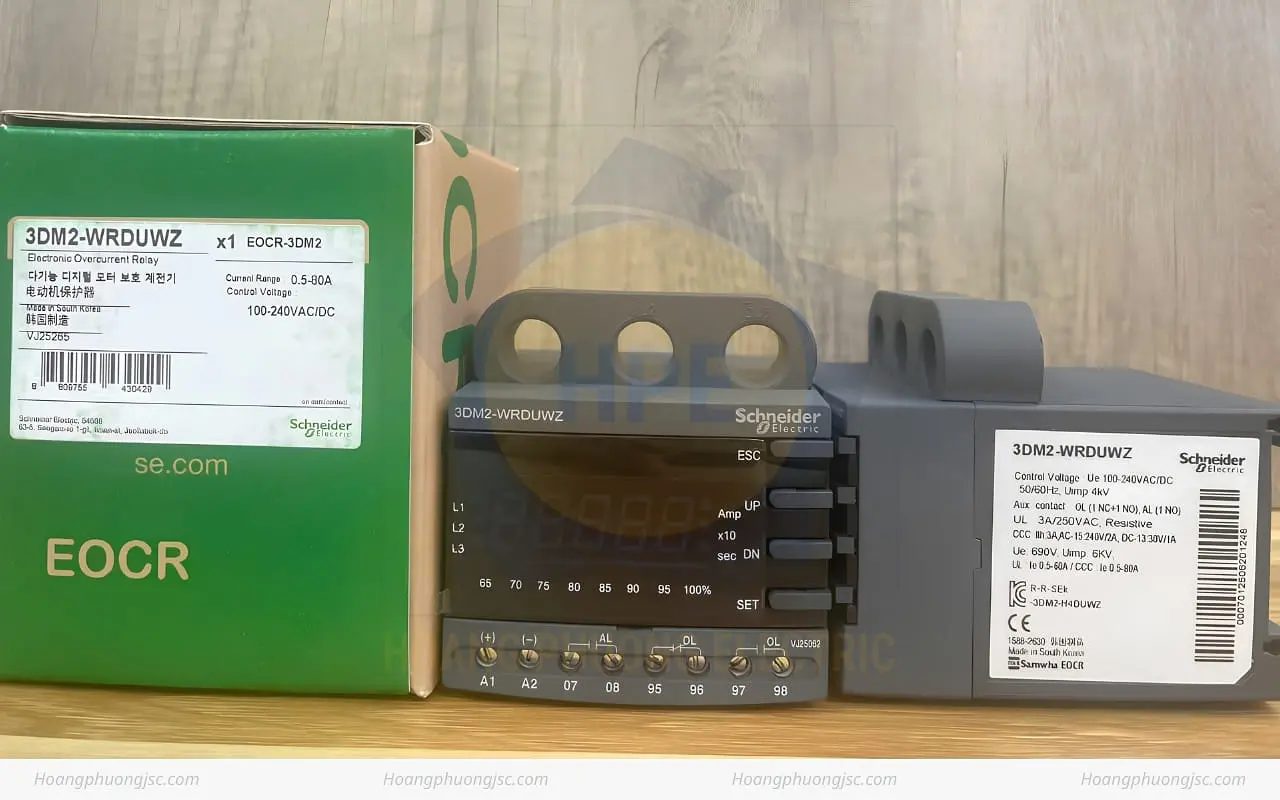

Hình ảnh thực tế rơ le điện tử 3DM2

Kết luận

Rơ le bảo vệ động cơ chống ẩm tích hợp truyền thông lắp trong tủ 3DM2-WRDUWZ Schneider là giải pháp nâng cấp toàn diện, giải quyết trọn vẹn cả bài toán số hóa dữ liệu lẫn bài toán độ bền cơ khí trước điều kiện khí hậu nhiệt đới. Sự đầu tư mã sản phẩm 3DM2-WRDUWZ giúp doanh nghiệp bảo vệ màng lưới an toàn vững chắc cho hệ thống motor đắt tiền, giảm thiểu tối đa tỷ lệ hư hỏng thiết bị nhị thứ và tối ưu hóa chi phí vận hành nhà máy một cách thông minh.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
