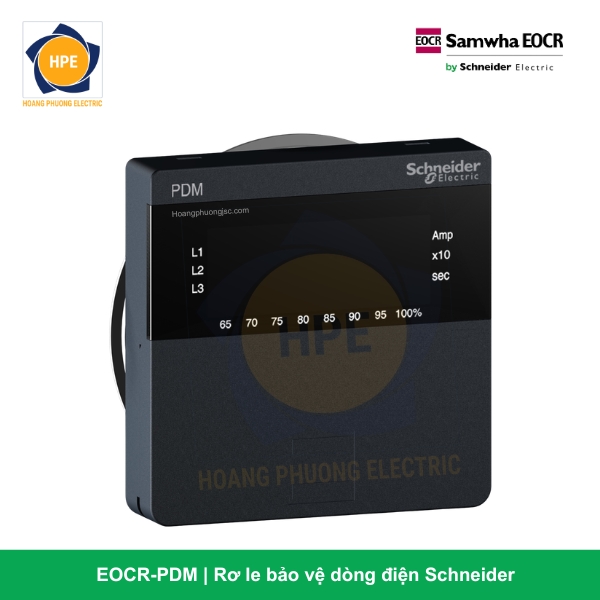

Giới thiệu về mô-đun màn hình rời EOCR-PDM Schneider
Trong cấu trúc thiết kế tủ điện công nghiệp hiện đại, việc đồng bộ hóa giữa tính năng bảo vệ an toàn nội bộ và giao diện tương tác mặt tiền là vô cùng quan trọng. Mô-đun màn hình rời EOCR-PDM chính là chìa khóa giải quyết bài toán đó. Thiết bị đóng vai trò là “gương mặt đại diện” kết nối trực tiếp với phần thân rơ le kỹ thuật số (như dòng EOCR-3DM2, EOCR-FDM2…) đặt trên thanh Din-rail bên trong thông qua sợi cáp mạng RJ45 cách điện chuyên dụng.
Sự xuất hiện của EOCR-PDM bẻ gãy phương thức vận hành cơ học truyền thống. Thay vì phải mở cửa tủ điện lực – nơi tiềm ẩn nguy cơ phóng điện hồ quang nguy hiểm – kỹ sư và thợ vận hành có thể đứng ở phía ngoài cánh tủ để theo dõi toàn bộ thông số dạng số của động cơ. Màn hình LED sắc nét của EOCR-PDM liên tục hiển thị tuần hoàn dòng điện hiệu dụng thực 3 pha, hỗ trợ cấu hình tinh chỉnh dải dòng cắt, thời gian trễ khởi động bám tải và thực hiện lệnh Reset dứt khoát sau khi sự cố được khắc phục.
Ý nghĩa chi tiết cấu trúc mã hàng EOCR-PDM
Để nắm rõ cấu hình công nghệ của linh kiện phụ kiện này, chúng ta giải mã ký tự bám theo tiêu chuẩn của Schneider Electric:
-
EOCR (Electronic Overcurrent Relay): Dòng linh kiện phụ trợ bám theo hệ sinh thái rơ le điện tử thông minh.
-
P (Panel Mount / Operator Panel): Thiết kế chuyên dụng để đục lỗ khoét sườn và gá lắp dán bám chắc chắn trên mặt cánh cửa tủ điện.
-
DM (Digital Display / Metering): Mô-đun tích hợp màn hình hiển thị kỹ thuật số bằng LED 3 số và hệ thống phím bấm đo lường/cài đặt (
Set,Up,Down,Reset).
Thông số kỹ thuật
| Đặc tính kỹ thuật | Chi tiết thông số mô-đun EOCR-PDM |
| Thương hiệu | Schneider Electric (EOCR / Samwha – Xuất xứ Hàn Quốc) |
| Mã sản phẩm đầy đủ | EOCR-PDM (hoặc mã đi kèm cáp EOCR-PDM-C) |
| Thiết bị tương thích | Kết nối trực tiếp với thân rơ le dòng EOCR-3DM2, EOCR-FDM2, v.v. |
| Điện áp vận hành | Lấy nguồn trực tiếp từ thân rơ le thông qua cáp kết nối (Không cần cấp nguồn ngoài) |
| Giao thức kết nối | Cổng mạng RJ45 cách điện cao áp (Chiều dài cáp linh hoạt từ 1m đến 3m) |
| Cơ chế hiển thị | Màn hình LED 7 đoạn hiển thị 3 chữ số, quét dòng lực tuần hoàn 3 pha ($I_1, I_2, I_3$) |
| Hệ thống phím bấm | 4 Phím chức năng gạt nhấn: SET (Cài đặt) | UP / DOWN (Tăng giảm) | RESET (Khôi phục) |
| Đèn LED chỉ thị lỗi | Tích hợp đèn LED cảnh báo: OL (Quá dòng), UL (Thiếu dòng), GR (Dòng rò/Chạm đất) |
| Nhiệt độ vận hành | Hoạt động ổn định từ $-20^{circ}C$ đến $+60^{circ}C$ bám sát môi trường nhà xưởng |
| Tiêu chuẩn bảo vệ mặt máy | Đạt tiêu chuẩn chống bụi và nước mặt trước tốt khi dán kín bám cánh tủ |
Các ưu điểm công nghệ vượt trội của cấu hình màn hình rời EOCR-PDM
1. Giải pháp an toàn tối cao chống phóng điện hồ quang (Arc Flash)
Việc mở cửa tủ điện lực khi hệ thống motor công suất lớn đang chạy luôn là mối nguy hiểm chí mạng đối với thợ điện do rủi ro phóng hồ quang điện. Nhờ có EOCR-PDM dán bám mặt ngoài, mọi thao tác kiểm tra dòng tải, thay đổi ngưỡng bảo vệ bám tải hay nhấn nút Reset giải phóng lỗi đều được thực hiện từ phía ngoài mặt tủ, cách ly hoàn toàn con người khỏi vùng nguy hiểm.
2. Trực quan hóa thông số dòng lực 3 pha bằng số điện tử
EOCR-PDM loại bỏ hoàn toàn sự cồng kềnh của cụm thiết bị cơ khí mặt tủ cũ (gồm 3 đồng hồ Ampe cơ, 1 bộ chuyển mạch Selector switch). Thiết bị số hóa toàn bộ dữ liệu dòng điện True RMS lên màn hình LED 7 đoạn sắc nét, giúp thợ bảo trì có thể đọc chính xác thông số tải đến từng phần mười Ampe ngay cả trong môi trường thiếu sáng của nhà xưởng.
3. “Bắt bệnh” hệ thống siêu tốc thông qua ký hiệu mã lỗi khóa màn hình
Khi rơ le ra lệnh ngắt contactor lực ngắt mạch điều khiển, màn hình EOCR-PDM sẽ lập tức nhấp nháy khóa mã ký hiệu lỗi trực quan (như oL – quá tải, PF – mất pha, Ut – thiếu dòng chạy khô, As – lệch pha). Thợ điện bám máy chỉ cần nhìn lướt qua mặt tủ là nhận diện được ngay nguyên nhân sự cố để xử lý, tiết kiệm tối đa thời gian dừng máy (Downtime).
4. Kết nối cắm là chạy (Plug and Play) cực kỳ linh hoạt

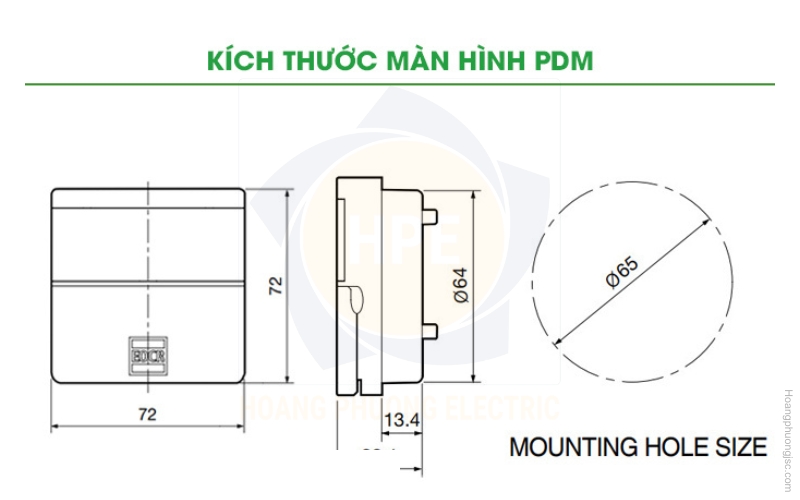

Quá trình lắp đặt EOCR-PDM vô cùng đơn giản. Kỹ sư chỉ cần khoét một lỗ nhỏ bám theo kích thước tiêu chuẩn trên cánh tủ, đặt mô-đun vào và siết chặt khóa nhựa. Sợi cáp RJ45 đi kèm sẽ liên kết mặt màn hình với phần thân máy bên trong bằng cơ chế khấc gài cực kỳ chắc chắn, chống rung lắc cơ khí bám sàn nhà máy.
Ứng dụng thực tế bám tủ điện công nghiệp
Mô-đun màn hình rời mặt tủ EOCR-PDM là linh kiện bắt buộc phải có cho:
-
Hệ thống tủ phân phối điều khiển động cơ tập trung (Tủ MCC): Nơi tích hợp hàng chục khoang tủ động cơ kéo dài, cần hiển thị đồng bộ dòng lực bám ngoài mặt cánh tủ của tòa nhà cao tầng, nhà máy giấy, xi măng.
-
Hệ thống trạm bơm PCCC cứu hỏa và Bơm chìm xử lý nước: Nơi kỹ sư cần giám sát liên tục trạng thái dòng chạy ổn định hoặc dòng rò mà không được phép mở tủ bám theo tiêu chuẩn an toàn kỹ thuật môi trường ẩm ướt.
-
Tủ điều khiển hệ thống HVAC tòa nhà: Giám sát dòng tải các cụm quạt hút ly tâm, tháp giải nhiệt Chiller của hệ thống điều hòa trung tâm.
Kết luận
Mô-đun màn hình rời EOCR-PDM Schneider là linh kiện phụ trợ tối ưu giúp nâng tầm công nghệ, tính thẩm mỹ và tiêu chuẩn an toàn cho hệ thống tủ điện công nghiệp thế hệ mới. Đầu tư đồng bộ mã EOCR-PDM đi kèm thân rơ le kỹ thuật số chính là giải pháp bảo hiểm thông minh giúp đơn giản hóa quy trình vận hành, bảo vệ tính mạng con người và nâng cao hiệu suất bảo trì hệ thống phụ tải của doanh nghiệp.
