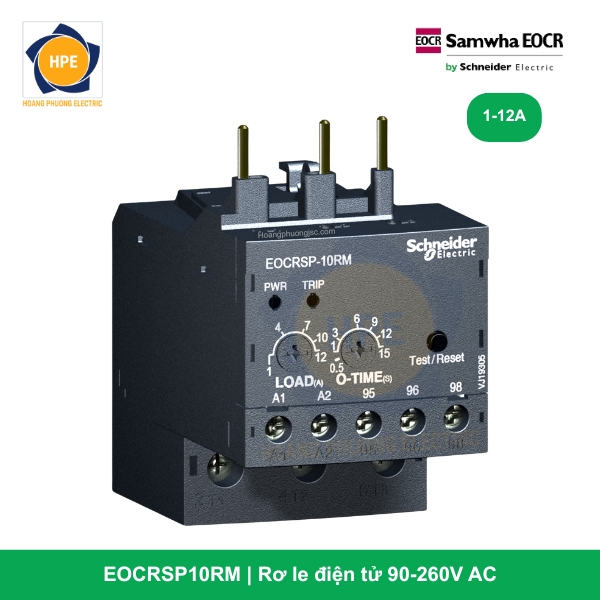

Rơ le điện tử EOCRSP10RM Schneider | 1-10A

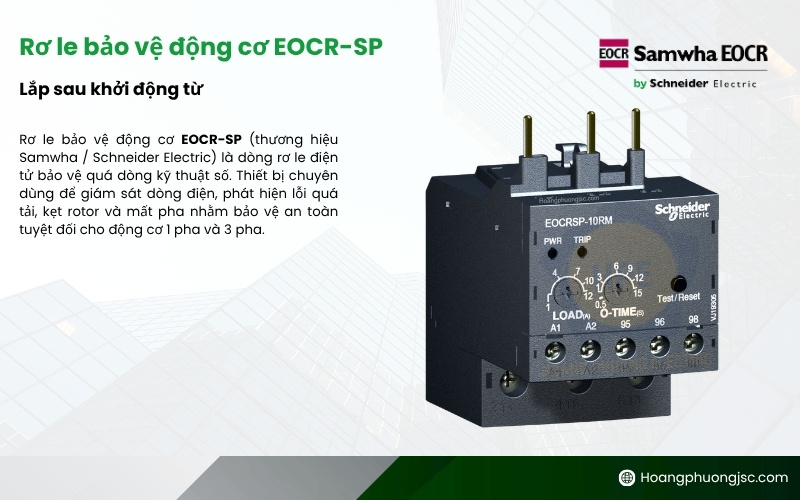

Rơ le EOCRSP10RM là dòng thiết bị bảo vệ động cơ điện tử (EOCR) sở hữu thiết kế cơ khí gài khớp thông minh của Schneider Electric. Nhờ dải dòng tích hợp 1-10A và các chân cắm lực bằng đồng, thiết bị kết nối trực tiếp vào phía dưới của khởi động từ Schneider (dòng LC1D), giúp tối ưu hóa không gian, giảm đáng kể thời gian đấu nối và tạo nên sự đồng bộ tuyệt đối cho tủ điện công nghiệp.

Giới thiệu chi tiết về mã hàng EOCRSP10RM

Mã hàng EOCRSP10RM là giải pháp bảo vệ chuyên nghiệp cho các hệ thống động cơ 3 pha công suất nhỏ và trung bình:

• SP (Contactor Plug-in Type): Kiểu dáng lắp đặt mô-đun gài khớp. Các chân kim loại mặt sau rơ le sẽ cắm trực tiếp vào ngõ ra (T1-T2-T3) của contactor Schneider, cố định bằng vít lực, loại bỏ hoàn toàn việc đi dây trung gian cho mạch động lực.

• Dải dòng “10”: Phạm vi cài đặt dòng bảo vệ từ 1.0A đến 10A, phù hợp hoàn hảo cho các động cơ 3 pha có công suất từ 0.37kW đến 4kW.

• Ký hiệu “R”: Chế độ tiếp điểm Fail-safe (An toàn tối đa). Tiếp điểm sẽ đóng lại khi rơ le được cấp nguồn nuôi ổn định và sẽ mở ra lập tức khi xảy ra lỗi (Trip) hoặc khi hệ thống bị mất nguồn điều khiển, ngăn chặn động cơ tự khởi động lại ngoài ý muốn.

• Ký hiệu “M”: Điện áp nguồn cấp điều khiển dải rộng từ 100V đến 240V AC (50/60Hz), hoạt động cực kỳ ổn định tại lưới điện Việt Nam.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR

Tìm hiểu thêm tại:

Catalogues: EOCR-SP Schneider

Chức năng bảo vệ và ưu điểm thiết kế của EOCRSP10RM

EOCRSP10RM mang trong mình sức mạnh bảo vệ điện tử chính xác nhờ bộ vi xử lý MCU tích hợp:

1. Bảo vệ Quá tải và Mất pha chính xác

Khác với rơ le nhiệt truyền thống dựa trên sự co giãn cơ học của thanh lưỡng kim (dễ sai số do nhiệt độ môi trường), EOCRSP10RM giám sát dòng điện bằng điện tử. Khi phát hiện quá tải hoặc mất pha, rơ le sẽ kích hoạt lệnh ngắt mạch chỉ trong vòng dưới 3 giây, bảo vệ an toàn cuộn dây động cơ trước khi xảy ra tình trạng om nhiệt.

2. Thiết kế Plug-in đồng bộ, chịu rung động tốt

• Không cần tốn thời gian cắt, tuốt và bấm đầu cốt cho dây động lực giữa Contactor và Rơ le.

• Giảm thiểu nguy cơ move, lỏng đầu cốt sinh nhiệt — nguyên nhân hàng đầu gây cháy hỏng tủ điện.

• Tạo thành một khối thống nhất vô cùng cứng cáp, chịu lực rung động tốt từ máy móc xung quanh.

3. Tiếp điểm Fail-safe tối ưu hóa an toàn

Logic tiếp điểm kiểu “R” là tiêu chuẩn bắt buộc trong các nhà máy hiện đại. Nếu có sự cố đứt dây nguồn nuôi rơ le, tiếp điểm sẽ mở ra để dừng hệ thống ngay lập tức, tránh tình trạng rơ le “bị tê liệt” nhưng động cơ vẫn chạy không được bảo vệ.

Các mã dòng EOCRSP và dải dòng bảo vệ

Hướng dẫn cài đặt vận hành nhanh

1. Lắp đặt: Gài các chân đồng của EOCRSP10RM vào ngõ ra contactor LC1D và siết chặt vít cố định.

2. LOAD: Dùng ampe kìm đo dòng làm việc thực tế của động cơ khi chạy ổn định, sau đó vặn núm Load cao hơn khoảng 10-15%.

3. D-TIME: Cài đặt thời gian bỏ qua dòng khởi động (thường từ 3-7 giây tùy loại tải).

4. O-TIME: Cài đặt thời gian trễ ngắt khi quá tải (thường từ 3-5 giây).

Chỉ thị đèn LED:

• LED Xanh: Nguồn cấp ổn định, hệ thống sẵn sàng.

• LED Đỏ: Sáng đứng khi rơ le đã Trip ngắt contactor do phát hiện sự cố.

Lợi ích khi sử dụng EOCRSP10RM

• Tối ưu chi phí và thời gian: Tiết kiệm đến 70% thời gian thi công đi dây mạch lực.

• Gọn gàng thẩm mỹ: Không tốn không gian trên thanh DIN Rail, giúp kích thước tủ điện nhỏ gọn hơn.

• Độ bền cao: Linh kiện trạng thái rắn không hao mòn cơ khí, hoạt động chính xác trong thời gian dài.

Kết luận

Rơ le điện tử EOCRSP10RM Schneider là giải pháp bảo vệ động cơ dải 1-10A hoàn hảo cho các hệ thống sử dụng khởi động từ LC1D. Sự kết hợp giữa công nghệ đo lường chính xác và thiết kế cắm gài thẩm mỹ giúp hệ thống điện của bạn vận hành chuyên nghiệp, an toàn và tối ưu chi phí nhất.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
