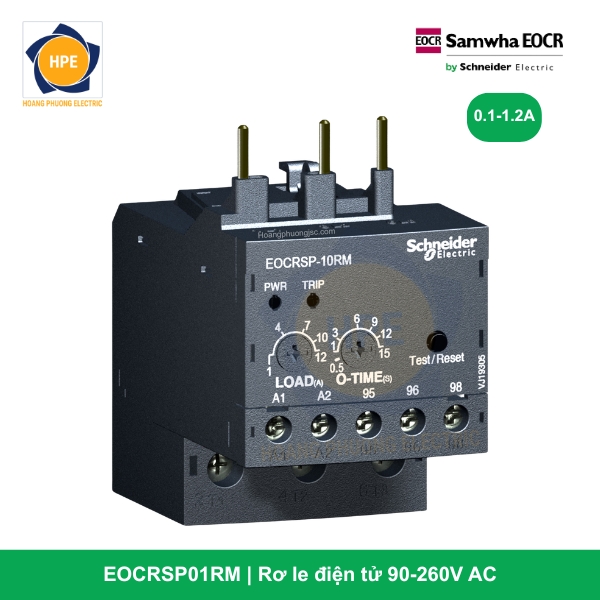

Rơ le điện tử EOCRSP01RM Schneider | 0.3-1.2A

Rơ le EOCRSP01RM là dòng thiết bị bảo vệ động cơ điện tử (EOCR) sở hữu kiểu dáng cơ khí độc đáo của Schneider Electric. Thay vì luồn dây qua lỗ CT như các dòng SS hay SE2, dòng SP được thiết kế các chân cắm lực bằng đồng để cắm trực tiếp vào phía dưới của Contactor Schneider Electric (dòng LC1D09 đến LC1D38), giúp tủ điện cực kỳ đồng bộ, gọn gàng và tiết kiệm tối đa thời gian đấu nối.

Giới thiệu chi tiết về mã hàng EOCRSP01RM

Mã hàng EOCRSP01RM là giải pháp bảo vệ chuyên sâu cho các tải công suất rất nhỏ hoặc mạch điều khiển tinh vi:

• SP (Contactor Plug-in Type): Thiết kế dạng mô-đun gài khớp. Các chân kim loại mặt sau rơ le sẽ cắm trực tiếp và bắt vít cố định vào ngõ ra của contactor, tối ưu không gian lắp đặt.

• Dải dòng “01”: Ngưỡng cài đặt dòng bảo vệ siêu nhỏ, từ 0.3A đến 1.2A. Đây là dải dòng chuyên dụng để bảo vệ các động cơ servo nhỏ, động cơ giảm tốc mini, quạt tản nhiệt tủ điện hoặc các mạch bypass.

• Ký hiệu “R”: Chế độ tiếp điểm Fail-safe (N-Type). Khi được cấp nguồn nuôi định mức, tiếp điểm sẽ đóng lại. Khi có sự cố (Trip) hoặc khi hệ thống bị mất nguồn điều khiển, tiếp điểm sẽ lập tức mở ra, đảm bảo an toàn tuyệt đối theo tiêu chuẩn châu Âu.

• Ký hiệu “M”: Điện áp nguồn nuôi điều khiển dải rộng từ 100V đến 240V AC (50/60Hz), phù hợp hoàn hảo với mạng lưới điện dân dụng và công nghiệp phổ biến tại Việt Nam.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR

Tìm hiểu thêm tại:

Catalogues: EOCR-SP Schneider

Chức năng bảo vệ và ưu điểm thiết kế của EOCRSP01RM

Mặc dù có kiểu dáng lắp đặt dạng cắm cơ học, thiết bị vẫn tích hợp bộ vi xử lý MCU mạnh mẽ:

1. Bảo vệ Quá tải và Mất pha chính xác

Ở dải dòng siêu nhỏ (dưới 1.2A), rơ le nhiệt truyền thống thường có sai số rất lớn và phản ứng chậm do phụ thuộc vào sự sinh nhiệt cơ học. EOCRSP01RM giám sát dòng điện bằng linh kiện điện tử, nhận diện quá tải hoặc mất pha chỉ trong vòng dưới 3 giây, ngắt mạch ngay lập tức trước khi cuộn dây mini của động cơ bị om và cháy.

2. Thiết kế Plug-in đồng bộ, thẩm mỹ

• Loại bỏ hoàn toàn việc phải cắt dây, tuốt dây và bấm đầu cốt cho mạch lực giữa Contactor và Rơ le.

• Tạo thành một khối thống nhất cứng cáp, chịu được độ rung động cao từ máy móc vận hành xung quanh.

3. Tiếp điểm Fail-safe (An toàn tối đa)

Logic tiếp điểm kiểu “R” bảo vệ hệ thống khỏi những tình huống rủi ro không đáng có: Nếu dây nguồn nuôi rơ le bị đứt hoặc nguồn điện tổng bị mất, rơ le tự động mở tiếp điểm điều khiển, không cho phép contactor tự động hút lại khi có điện trở lại.

Các mã dòng EOCRSP và dải dòng bảo vệ

Hướng dẫn cài đặt vận hành nhanh

1. Gắn thiết bị: Gài rơ le vào phía dưới contactor LC1D, siết chặt các vít mạch lực.

2. LOAD: Điều chỉnh núm xoay đến giá trị dòng làm việc thực tế của động cơ (trong khoảng 0.3A – 1.2A).

3. D-TIME: Đặt thời gian khởi động (thường từ 2-5 giây cho tải nhỏ).

4. O-TIME: Đặt thời gian trễ ngắt khi quá tải (thường từ 3-4 giây).

Chỉ thị đèn LED:

• LED Xanh: Trạng thái hoạt động bình thường, nguồn cấp OK.

• LED Đỏ: Sáng đứng khi rơ le đã Trip bảo vệ động cơ.

Lợi ích khi sử dụng EOCRSP01RM

• Lắp đặt siêu tốc: Giảm 70% thời gian đi dây mạch lực so với rơ le thông thường.

• Độ chính xác tuyệt đối: Bảo vệ cực tốt cho các thiết bị dòng nhỏ đắt tiền vốn rất nhạy cảm với sự tăng dòng.

• Tiết kiệm không gian: Không tốn diện tích thanh Rail, tủ điện cực kỳ gọn gàng và chuyên nghiệp.

Kết luận

Rơ le điện tử EOCRSP01RM Schneider là một bước đột phá về thiết kế cơ khí và công nghệ bảo vệ dòng siêu nhỏ. Nếu bạn đang sử dụng hệ sinh thái khởi động từ LC1D của Schneider, đây là thiết bị bảo vệ tối ưu nhất để tạo nên một hệ thống điện an toàn, thẩm mỹ và bền bỉ.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
