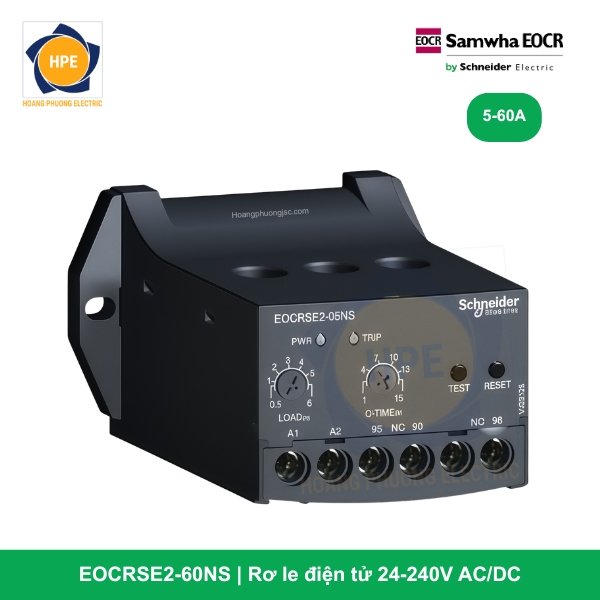

Rơ le điện tử EOCRSE2-60NS Schneider | 5-60A

Rơ le EOCRSE2-60NS là giải pháp bảo vệ động cơ điện tử tối ưu cho các hệ thống tải nặng dải dòng lên đến 60A. Thuộc dòng Super Economy 2, thiết bị này kết hợp hoàn hảo giữa công nghệ vi xử lý MCU chính xác và cấu hình tiếp điểm Standard (N-Type) truyền thống, giúp việc nâng cấp từ rơ le nhiệt lên rơ le điện tử trở nên dễ dàng hơn bao giờ hết.

Giới thiệu chi tiết về mã hàng EOCRSE2-60NS

Mã hàng EOCRSE2-60NS được thiết kế để chịu tải lớn nhưng vẫn đảm bảo sự gọn nhẹ cho tủ điện:

• SE2 (Super Economy 2): Dòng rơ le điện tử siêu tiết kiệm diện tích lắp đặt, tích hợp các tính năng bảo vệ cốt lõi: Quá dòng và Mất pha.

• Dải dòng “60”: Ngưỡng cài đặt từ 5.0A đến 60A, đáp ứng bảo vệ cho các động cơ 3 pha công suất lớn như máy nén khí, máy nghiền, trạm bơm.

• Ký hiệu “N” (Standard): Tiếp điểm ngõ ra hoạt động theo logic tiêu chuẩn. Ở trạng thái chưa có lỗi, tiếp điểm 95-96 là Thường Đóng (NC). Khi phát hiện lỗi (Trip), tiếp điểm này mở ra để ngắt nguồn điều khiển. Logic này hoàn toàn tương đồng với rơ le nhiệt truyền thống.

• Ký hiệu “S”: Nguồn điều khiển dải rộng (Free Voltage) 24…240V AC/DC, mang lại sự linh hoạt tối đa cho mọi sơ đồ thiết kế.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR

Tìm hiểu thêm tại:

Catalog EOCR

Chức năng bảo vệ và ưu điểm vượt trội

Dù nhỏ bé, EOCRSE2-60NS mang lại sự bảo vệ mạnh mẽ cho các thiết bị đắt tiền:

1. Bảo vệ Quá tải điện tử (Overcurrent)

Với các động cơ lớn dải 60A, việc quá tải sinh nhiệt rất nhanh. EOCRSE2-60NS sử dụng cảm biến dòng điện kỹ thuật số để giám sát chính xác từng Ampe, ngắt mạch ngay khi dòng điện vượt ngưỡng cài đặt quá thời gian cho phép, giúp bảo vệ lớp cách điện cuộn dây bền bỉ hơn.

2. Bảo vệ Mất pha tức thì (Phase Loss)

Đây là tính năng sống còn. Khi một trong ba pha bị mất, dòng điện ở các pha còn lại sẽ vọt cao. Rơ le điện tử phát hiện sự sụt giảm dòng điện đột ngột và ngắt mạch trong vòng dưới 3 giây, nhanh và an toàn hơn hẳn so với rơ le nhiệt.

3. Tiếp điểm N-Type (Standard) dễ sử dụng

• Kỹ thuật viên không cần thay đổi bản vẽ hay tư duy đấu nối khi thay thế rơ le nhiệt cũ.

• Chỉ cần đấu nối tiếp tiếp điểm 95-96 vào mạch duy trì của Contactor.

Các mã dòng EOCRSE2 và dải dòng bảo vệ

Hướng dẫn cài đặt vận hành nhanh

1. LOAD: Xoay núm chỉnh đến giá trị dòng định mức của động cơ.

2. O-TIME: Cài đặt thời gian trễ ngắt (thường đặt 3-5 giây) để tránh rơ le ngắt nhầm do các biến động tải nhất thời.

3. TEST/RESET: Nhấn để kiểm tra chức năng bảo vệ định kỳ hoặc khôi phục trạng thái sau khi đã xử lý sự cố.

Chỉ thị đèn LED:

• LED Xanh: Báo thiết bị đã có nguồn và sẵn sàng bảo vệ.

• LED Đỏ: Sáng khi rơ le đã ngắt mạch do lỗi (Trip).

Lợi ích khi sử dụng EOCRSE2-60NS

• Tối ưu không gian cực hạn: Cho phép lắp đặt tải 60A trong các tủ điện điều khiển nhỏ hẹp mà không cần rơ le kích thước lớn.

• Độ chính xác cao: Loại bỏ hoàn toàn các sai số do nhiệt độ môi trường gây ra (vấn đề nan giải của rơ le nhiệt).

• Lắp đặt an toàn: Cáp động lực đi xuyên qua lỗ CT giúp mạch lực hoàn toàn độc lập với thiết bị, hạn chế nguy cơ cháy nổ tiếp điểm lực.

• Kinh tế: Là giải pháp bảo vệ điện tử chính hãng Schneider với chi phí đầu tư thấp nhất cho dải dòng 60A.

Kết luận

Rơ le điện tử EOCRSE2-60NS Schneider là giải pháp hoàn hảo cho các ứng dụng tải nặng yêu cầu sự nhỏ gọn, chính xác và dễ lắp đặt. Sản phẩm không chỉ bảo vệ động cơ hiệu quả mà còn giúp nâng tầm chuyên nghiệp cho hệ thống tủ điện của bạn.
