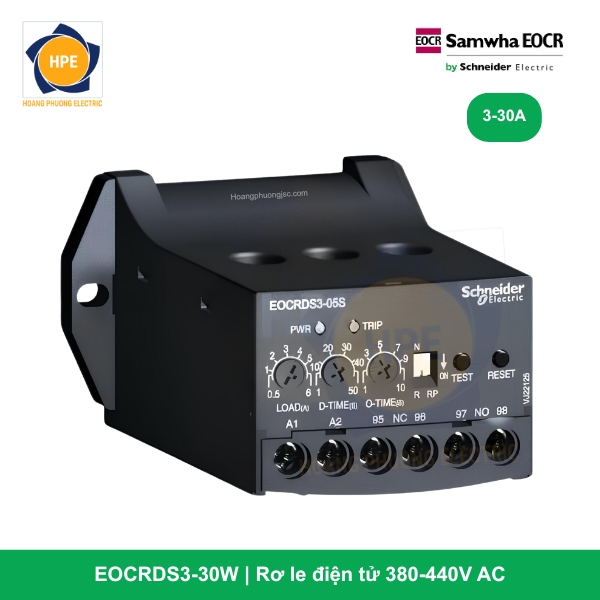

Rơ le điện tử EOCRDS3-30W Schneider | 3-30A

Rơ le EOCRDS3-30W là thiết bị bảo vệ động cơ điện tử thông minh, thuộc dòng DS3 của Schneider Electric. Sản phẩm nổi bật với khả năng lấy nguồn nuôi trực tiếp từ điện áp động lực 380V và trang bị 02 bộ tiếp điểm ngõ ra riêng biệt, cho phép kỹ thuật viên thiết kế các mạch bảo vệ tích hợp báo lỗi về trung tâm điều khiển một cách dễ dàng và tin cậy.

Giới thiệu chi tiết về mã hàng EOCRDS3-30W

Mã hàng EOCRDS3-30W được các đơn vị lắp máy ưu tiên sử dụng cho các hệ thống yêu cầu tiêu chuẩn kỹ thuật cao:

• DS3 (Dual Set): Đặc tính cốt lõi là hệ thống tiếp điểm kép (mỗi bộ gồm 1NO + 1NC) hoạt động hoàn toàn độc lập. Bạn có thể sử dụng một bộ để dừng động cơ và bộ còn lại để điều khiển đèn báo hỏng hoặc còi hú mà không cần thêm rơ le trung gian.

• Dải dòng “30”: Phạm vi cài đặt dòng bảo vệ từ 3A đến 30A, đáp ứng cho phần lớn các động cơ 3 pha công suất từ 1.5kW đến 15kW.

• Ký hiệu “W”: Điện áp nguồn nuôi (Control Power) trực tiếp từ 380V đến 440V AC. Điều này cực kỳ tiện lợi cho các tủ điện không có dây trung tính, giúp giảm bớt biến áp hạ áp và đơn giản hóa việc đi dây điều khiển.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR

Tìm hiểu thêm tại:

Catalog EOCR

Chức năng bảo vệ và ứng dụng tiếp điểm kép vượt trội

EOCRDS3-30W mang lại sự an tâm tuyệt đối nhờ các chức năng giám sát 3 pha hiện đại:

1. Bảo vệ Quá tải và Mất pha (Overcurrent & Phase Loss)

Vi xử lý MCU liên tục đo dòng điện đi qua 2 lỗ CT. Khi phát hiện dòng điện vượt ngưỡng cài đặt quá lâu hoặc sự biến thiên dòng điện do mất pha, rơ le sẽ thực hiện ngắt cả 2 bộ tiếp điểm. Thời gian phát hiện mất pha cực nhạy (dưới 3 giây), giúp ngăn chặn tình trạng cháy động cơ hiệu quả hơn nhiều so với rơ le nhiệt.

2. Hai kênh đầu ra độc lập (Dual Channel Output)

Đây là “vũ khí” mạnh nhất của dòng DS3-30W:

• Bộ 1 (Chân 95-98): Đấu vào mạch dừng khẩn cấp hoặc cuộn hút của Contactor chính.

• Bộ 2 (Chân 05-08): Đấu vào ngõ vào PLC, hệ thống Scada hoặc đèn xoay báo lỗi. Khi có sự cố, hệ thống quản lý sẽ biết chính xác máy nào đang dừng để kịp thời ứng cứu.

3. Chống kẹt Rô-to (Locked Rotor)

Đối với các máy nén khí hay băng tải tải nặng, lỗi kẹt cơ khí là nguy cơ thường trực. EOCRDS3-30W nhận diện dòng điện tăng vọt và ngắt mạch ngay lập tức, giảm thiểu hư hại cho trục động cơ và hộp số.

Các mã dòng EOCRDS3 và dải dòng bảo vệ

Hướng dẫn cài đặt vận hành thực tế

Thiết bị được trang bị 3 núm xoay Analog giúp việc hiệu chỉnh nhanh chóng:

1. D-TIME: Đặt thời gian (thường 5-10 giây) để bỏ qua dòng khởi động ban đầu của động cơ.

2. O-TIME: Đặt thời gian phản ứng khi quá tải (thường 3-5 giây) để tránh rơ le tác động nhầm do biến động tải thoáng qua.

3. LOAD: Điều chỉnh ngưỡng dòng điện. Hãy dùng ampe kìm đo dòng khi máy chạy ổn định, sau đó vặn núm Load cao hơn giá trị thực tế khoảng 10-15%.

Hệ thống LED báo hiệu:

• Đèn Xanh (PWR): Đang có nguồn 380V.

• Đèn Đỏ (TRIP): Sáng khi rơ le đã thực hiện lệnh ngắt bảo vệ.

Lợi ích khi sử dụng EOCRDS3-30W

• Tối ưu chi phí lắp đặt: Lấy nguồn trực tiếp 380V giúp bỏ qua biến áp hạ áp và các vật tư phụ khác.

• Độ bền chuẩn công nghiệp: Công nghệ trạng thái rắn không tiếp điểm cơ khí mòn, không bị ảnh hưởng bởi nhiệt độ môi trường xung quanh.

• Thiết kế lỗ xuyên an toàn: Cáp động lực đi xuyên qua rơ le giúp cách ly hoàn toàn mạch lực, hạn chế tình trạng cháy nổ do lỏng đầu cốt thường gặp ở rơ le nhiệt.

• Điều khiển linh hoạt: Một thiết bị tích hợp thay thế cho cả rơ le bảo vệ và rơ le trung gian báo lỗi.

Kết luận

Rơ le điện tử EOCRDS3-30W Schneider là giải pháp tin cậy và chuyên nghiệp cho các hệ thống động cơ 3 pha nguồn 380V dải công suất trung bình. Với khả năng bảo vệ đa năng và hệ thống tiếp điểm kép độc đáo, sản phẩm giúp nâng cao tính an toàn và tự động hóa cho hệ thống điện của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
