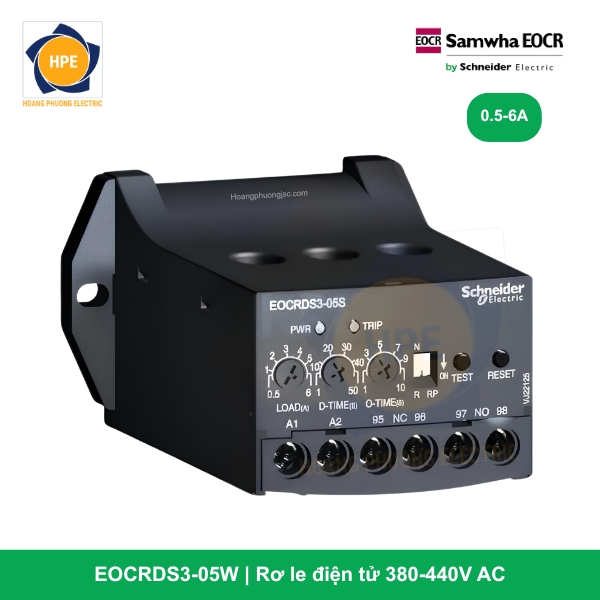

Rơ le điện tử EOCRDS3-05W Schneider | 0.5-5A

Rơ le EOCRDS3-05W thuộc dòng EOCR-DS3 cao cấp của Schneider Electric, được thiết kế để bảo vệ các động cơ công suất nhỏ với độ chính xác điện tử. Điểm ưu việt của mã hàng này nằm ở hệ thống 02 bộ tiếp điểm ngõ ra riêng biệt và khả năng vận hành trực tiếp bằng nguồn điện 3 pha mà không cần dây trung tính hay biến áp hạ áp.

Giới thiệu chi tiết về mã hàng EOCRDS3-05W

Mã hàng EOCRDS3-05W là giải pháp lý tưởng cho các tủ điện yêu cầu tính năng cảnh báo sự cố từ xa và tối giản vật tư phụ:

• DS3 (Dual Set): Sở hữu 2 cặp tiếp điểm 1NO + 1NC hoàn toàn độc lập. Điều này cực kỳ hữu ích khi bạn cần một cặp tiếp điểm để ngắt Contactor và cặp còn lại để gửi tín hiệu về PLC hoặc đèn báo lỗi mặt tủ.

• Dải dòng “05”: Ngưỡng cài đặt dòng điện bảo vệ từ 0.5A đến 5A, phù hợp cho các động cơ 3 pha công suất nhỏ, bơm định lượng, hoặc quạt thông gió nhỏ.

• Ký hiệu “W”: Điện áp nguồn nuôi (Control Voltage) từ 380V đến 440V AC. Thiết bị lấy nguồn trực tiếp từ 2 pha nóng, giúp tiết kiệm không gian và chi phí lắp đặt trong các tủ điện không có dây trung tính.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR

Tìm hiểu thêm tại:

Catalog EOCR

Chức năng bảo vệ và ứng dụng tiếp điểm kép

EOCRDS3-05W sử dụng vi xử lý MCU để giám sát và thực thi các lệnh bảo vệ chính xác:

1. Bảo vệ Quá tải và Mất pha

Thiết bị giám sát dòng điện 3 pha liên tục. Khi dòng điện vượt ngưỡng cài đặt hoặc xảy ra mất pha, rơ le sẽ kích hoạt lệnh ngắt mạch. Công nghệ điện tử giúp phát hiện mất pha chỉ trong vòng dưới 3 giây, nhanh hơn và chính xác hơn nhiều so với rơ le nhiệt truyền thống.

2. Hệ thống ngõ ra độc lập (Dual Output)

Sự linh hoạt trong điều khiển là điểm mạnh nhất của dòng DS3:

• Bộ 1 (Chân 95-96-97-98): Thường dùng để đấu nối trực tiếp vào mạch duy trì của Contactor.

• Bộ 2 (Chân 05-06-07-08): Dùng để điều khiển còi báo động tại hiện trường hoặc đưa tín hiệu “Digital Input” về hệ thống quản lý tòa nhà (BMS) hoặc PLC.

3. Chống kẹt Rô-to (Locked Rotor)

Ngay khi động cơ có dấu hiệu kẹt cơ khí (dòng điện vọt lên cao), rơ le sẽ phản ứng tức thì để ngắt điện, bảo vệ an toàn cho cả động cơ và hệ thống cơ khí liên quan.

Các mã dòng EOCRDS3 và dải dòng bảo vệ

Hướng dẫn cài đặt vận hành nhanh

Thiết bị có 3 núm xoay Analog giúp việc cài đặt trở nên đơn giản:

1. D-TIME: Cài đặt thời gian bỏ qua dòng khởi động (thường đặt 2-5 giây cho động cơ nhỏ).

2. O-TIME: Cài đặt thời gian cho phép quá tải nhất thời (thường 3-4 giây).

3. LOAD: Điều chỉnh ngưỡng Ampe. Hãy đo dòng điện chạy ổn định thực tế và cài đặt núm Load cao hơn khoảng 10%.

Chỉ thị đèn LED:

• LED Xanh (PWR): Báo thiết bị đã có nguồn 380V.

• LED Đỏ (TRIP): Sáng khi rơ le đã ngắt do phát hiện lỗi.

Lợi ích khi sử dụng EOCRDS3-05W

• Tiết kiệm vật tư: Khả năng dùng nguồn 380V trực tiếp giúp loại bỏ biến áp hạ áp và cầu chì bảo vệ mạch điều khiển 220V.

• Độ bền cao: Không có bộ phận cơ khí mòn, không bị ảnh hưởng bởi nhiệt độ môi trường, tuổi thọ sản phẩm rất cao.

• Lắp đặt an toàn: Cáp động lực đi xuyên qua lỗ CT giúp cách ly hoàn toàn mạch lực, hạn chế tối đa nguy cơ move tiếp điểm và hỏa hoạn.

• Linh hoạt trong điều khiển: Thay thế cho việc phải dùng thêm rơ le trung gian để chia tín hiệu báo lỗi.

Kết luận

Rơ le điện tử EOCRDS3-05W Schneider là giải pháp bảo vệ động cơ dải nhỏ đẳng cấp cho hệ thống điện 380V. Với tính năng tiếp điểm kép độc đáo và dải nguồn nuôi tiện lợi, sản phẩm giúp hệ thống của bạn vận hành an toàn, chuyên nghiệp và tối ưu chi phí nhất.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
