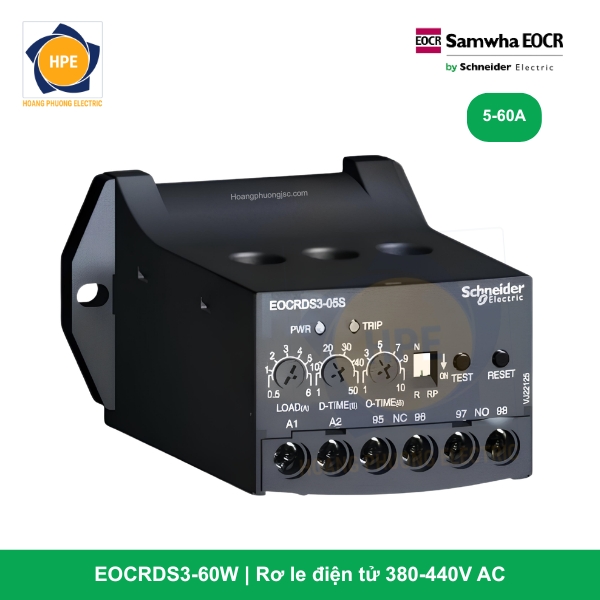

Rơ le điện tử EOCRDS3-60W Schneider | 5-60A

Rơ le EOCRDS3-60W là giải pháp bảo vệ động cơ điện tử hàng đầu của Schneider Electric dành cho các hệ thống tải nặng. Với dải dòng lên đến 60A, thiết bị không chỉ bảo vệ an toàn cho động cơ mà còn mang lại khả năng linh hoạt tối đa trong điều khiển nhờ hệ thống tiếp điểm kép độc lập và khả năng lấy nguồn trực tiếp từ điện áp 380V.

Giới thiệu chi tiết về mã hàng EOCRDS3-60W

Mã hàng EOCRDS3-60W được thiết kế đặc biệt để đáp ứng các tiêu chuẩn kỹ thuật khắt khe trong vận hành công nghiệp:

• DS3 (Dual Set): Đặc điểm nổi bật nhất là sở hữu 02 cặp tiếp điểm ngõ ra riêng biệt (95-96/97-98 và 05-06/07-08). Điều này cho phép người dùng tách biệt hoàn toàn tín hiệu ngắt Contactor động lực và tín hiệu gửi về trung tâm giám sát (PLC/SCADA) hoặc hệ thống cảnh báo tại chỗ (đèn, còi).

• Dải dòng “60”: Phạm vi cài đặt bảo vệ rộng từ 5A đến 60A, lý tưởng cho các động cơ 3 pha công suất lớn từ 15kW đến 30kW như máy nén khí trục vít, máy nghiền, trạm bơm cấp nước cấp 1.

• Ký hiệu “W”: Nguồn nuôi điều khiển trực tiếp từ 380V đến 440V AC. Thiết bị lấy nguồn từ 2 pha nóng, giúp loại bỏ biến áp hạ áp, tối giản dây dẫn và tiết kiệm diện tích tủ điện.

Thông số kỹ thuật chi tiết

Tìm hiểu thêm tại:

Catalog EOCR

Chức năng bảo vệ chuyên sâu cho hệ thống tải nặng

EOCRDS3-60W sử dụng bộ vi xử lý MCU để thực thi các lệnh bảo vệ đa lớp:

1. Bảo vệ Quá tải và Mất pha (Overcurrent & Phase Loss)

Với động cơ công suất lớn, mất pha là sự cố “tử thần” gây cháy cuộn dây cực nhanh. EOCRDS3-60W phát hiện mất cân bằng dòng điện giữa các pha và thực hiện ngắt mạch trong vòng dưới 3 giây. Khả năng bảo vệ quá dòng điện tử giúp thiết bị hoạt động ổn định, không bị tác động bởi nhiệt độ môi trường như rơ le nhiệt.

2. Hệ thống cảnh báo lỗi đa kênh (Dual Output)

Sự linh hoạt của 2 bộ tiếp điểm độc lập giúp kỹ sư vận hành dễ dàng:

• Kênh điều khiển: Ngắt trực tiếp mạch duy trì của Contactor chính để dừng động cơ ngay khi có sự cố.

• Kênh giám sát: Kích hoạt đèn báo lỗi trên mặt tủ điện hoặc gửi tín hiệu trạng thái về phòng điều khiển trung tâm để thông báo chính xác vị trí máy gặp lỗi.

3. Chống kẹt Rô-to (Locked Rotor)

Ngay từ giai đoạn khởi động, nếu tải bị kẹt cơ khí khiến dòng điện vọt lên cao (vượt quá khả năng chịu đựng của động cơ), EOCRDS3-60W sẽ nhận diện và ngắt điện tức thì, bảo vệ an toàn cho cả trục động cơ và hệ thống truyền động.

Các mã dòng EOCRDS3 và dải dòng bảo vệ

Hướng dẫn cài đặt cho động cơ lớn

Việc thiết lập được thực hiện qua 3 núm xoay Analog trực quan:

1. D-TIME (Delay Time): Với tải nặng, thời gian khởi động thường dài. Nên cài đặt từ 10-15 giây để bỏ qua dòng khởi động ban đầu.

2. O-TIME (Operating Time): Cài đặt khoảng 3-5 giây để tránh rơ le ngắt nhầm khi có sự thay đổi tải đột ngột trong quy trình sản xuất.

3. LOAD: Điều chỉnh ngưỡng dòng bảo vệ. Nên sử dụng ampe kìm đo dòng khi máy chạy ổn định ở mức tải cao nhất, sau đó vặn núm Load cao hơn giá trị thực tế khoảng 10-15%.

Chỉ thị đèn LED:

• LED Xanh (PWR): Đang có nguồn 380V cấp cho rơ le.

• LED Đỏ (TRIP): Sáng khi rơ le đã ngắt mạch do phát hiện sự cố.

Lợi ích khi đầu tư EOCRDS3-60W

• Tối ưu chi phí vật tư: Sử dụng nguồn 380V trực tiếp giúp cắt giảm biến áp điều khiển và cầu chì bảo vệ mạch 220V.

• Độ bền chuẩn công nghiệp: Công nghệ trạng thái rắn giúp thiết bị chịu được rung động và môi trường làm việc khắc nghiệt với tuổi thọ cực cao.

• An toàn tuyệt đối: Thiết kế lỗ xuyên tâm giúp cách ly hoàn toàn mạch lực 380V với mạch điều khiển, giảm thiểu rủi ro chập cháy do lỏng đầu cốt.

• Khả năng mở rộng tốt: Dễ dàng tích hợp vào hệ thống SCADA nhờ tiếp điểm báo lỗi riêng biệt.

Kết luận

Rơ le điện tử EOCRDS3-60W Schneider là giải pháp bảo vệ chuyên nghiệp, tin cậy nhất cho các động cơ công suất lớn trong mạng điện 380V. Với ưu thế về tiếp điểm kép và thiết kế bền bỉ, sản phẩm không chỉ bảo vệ tài sản của doanh nghiệp mà còn giúp quy trình vận hành trở nên thông minh và an toàn hơn.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
