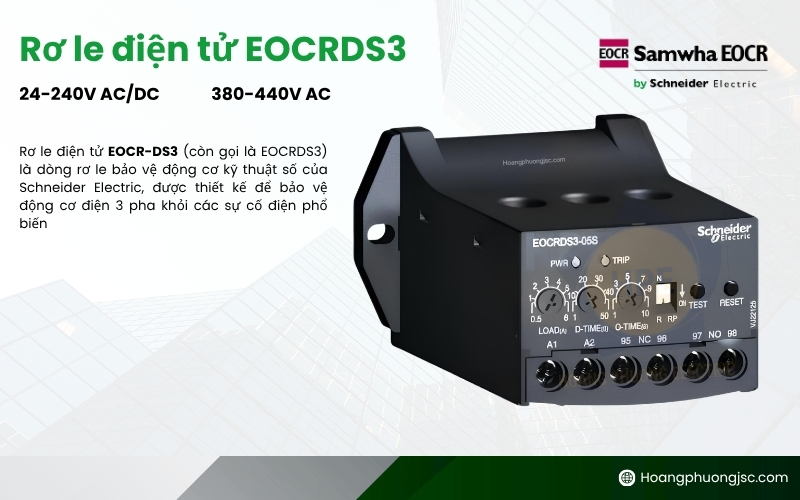

Rơ le điện tử EOCRDS3-05S Schneider | 0.5-5A

Rơ le EOCRDS3-05S là thiết bị bảo vệ động cơ trạng thái rắn thuộc dòng EOCR-DS3 cao cấp của Schneider Electric. Điểm nâng cấp đáng giá nhất của dòng DS3 so với DS1 chính là việc trang bị 02 bộ tiếp điểm ngõ ra riêng biệt, cho phép kỹ thuật viên vừa có thể ngắt mạch động lực, vừa có thể gửi tín hiệu báo động về trung tâm điều khiển (PLC/BMS) một cách độc lập.

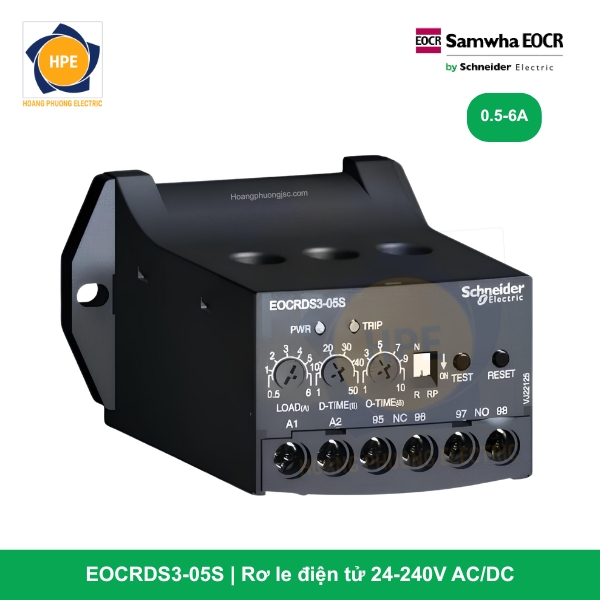

Giới thiệu chi tiết về mã hàng EOCRDS3-05S

Mã hàng EOCRDS3-05S thường được ưu tiên sử dụng trong các hệ thống yêu cầu tính tự động hóa cao và giám sát trạng thái lỗi nghiêm ngặt:

• DS3 (Dual Set): Dòng rơ le có cấu hình tiếp điểm kép. Điều này cực kỳ hữu ích khi bạn muốn tách biệt tín hiệu ngắt Contactor và tín hiệu đèn báo/còi hú hoặc tín hiệu số đầu vào cho PLC.

• Dải dòng “05”: Phạm vi cài đặt bảo vệ từ 0.5A đến 5A, chuyên dùng cho các động cơ công suất nhỏ, bơm định lượng hoặc các thiết bị cần bảo vệ dòng điện tinh vi.

• Ký hiệu “S”: Nguồn nuôi dải rộng (Free Voltage) từ 24V đến 240V AC/DC, giúp thiết bị thích nghi với mọi tiêu chuẩn điện áp điều khiển trong nhà máy.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR

Tìm hiểu thêm tại:

Catalog EOCR

Chức năng bảo vệ và tính năng nổi bật

EOCRDS3-05S thừa hưởng toàn bộ ưu điểm của dòng điện tử và bổ sung thêm tính linh hoạt:

1. Bảo vệ Quá tải và Mất pha

Thiết bị giám sát dòng điện 3 pha qua các lỗ CT xuyên tâm. Với MCU tích hợp, rơ le phát hiện chính xác tình trạng quá tải và mất pha, thực hiện ngắt mạch trong thời gian cực ngắn (dưới 3 giây cho lỗi mất pha), giúp bảo vệ an toàn tuyệt đối cho cuộn dây động cơ.

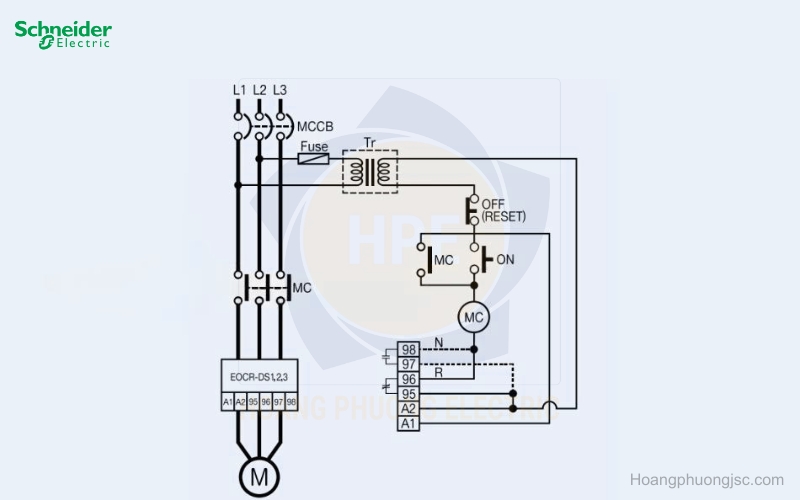

2. Hai bộ tiếp điểm ngõ ra độc lập (Dual Output)

Đây là tính năng cốt lõi của dòng DS3:

• Bộ tiếp điểm 1: Dùng để ngắt cuộn hút Contactor khi có sự cố.

• Bộ tiếp điểm 2: Dùng để báo lỗi về đèn báo mặt tủ, còi báo động hoặc gửi tín hiệu trạng thái về hệ thống giám sát trung tâm (SCADA/PLC).

3. Chống kẹt Rô-to (Locked Rotor)

Trong quá trình khởi động hoặc vận hành, nếu có sự cố kẹt cơ khí, dòng điện tăng vọt sẽ kích hoạt rơ le ngắt điện tức thì, ngăn chặn các hư hỏng cơ khí lây lan.

Các mã dòng EOCRDS3 và dải dòng bảo vệ

Hướng dẫn cài đặt và vận hành

Việc thiết lập EOCRDS3-05S rất dễ dàng thông qua 3 núm xoay Analog:

1. D-TIME: Cài đặt thời gian bỏ qua dòng khởi động (thường 2-5 giây cho động cơ nhỏ).

2. O-TIME: Cài đặt thời gian trễ ngắt quá tải để tránh tác động nhầm do nhiễu tải (thường 3-4 giây).

3. LOAD: Điều chỉnh ngưỡng Ampe bảo vệ.

   • Mẹo: Xoay núm Load về mức cao nhất, khi động cơ chạy ổn định thì vặn lùi dần cho đến khi đèn đỏ (TRIP) nhấp nháy, sau đó vặn ngược lại một chút cho đèn tắt.

Chỉ thị đèn LED:

• LED Xanh: Báo nguồn nuôi sẵn sàng.

• LED Đỏ: Báo trạng thái rơ le đã Trip (đã ngắt do sự cố).

Lợi ích khi sử dụng EOCRDS3-05S

• Nâng cao tính tự động hóa: Dễ dàng tích hợp vào các mạch điều khiển phức tạp nhờ 2 bộ tiếp điểm.

• Độ bền vượt trội: Công nghệ trạng thái rắn (Solid-state) không bị mài mòn, không phụ thuộc vào nhiệt độ môi trường như rơ le nhiệt.

• Tiết kiệm chi phí lắp đặt: Thiết kế xuyên tâm giúp loại bỏ việc đấu nối mạch động lực vào rơ le, giảm thiểu rủi ro move tiếp điểm và sinh nhiệt.

• Dải nguồn linh hoạt: Một mã hàng duy nhất dùng được cho cả hệ thống 24VDC và 220VAC.

Kết luận

Rơ le điện tử EOCRDS3-05S Schneider là giải pháp bảo vệ động cơ thông minh, tin cậy và linh hoạt. Với khả năng bảo vệ đa năng và thiết kế tiếp điểm kép, sản phẩm không chỉ đảm bảo an toàn cho động cơ mà còn giúp hệ thống điều khiển của bạn vận hành chuyên nghiệp hơn.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
