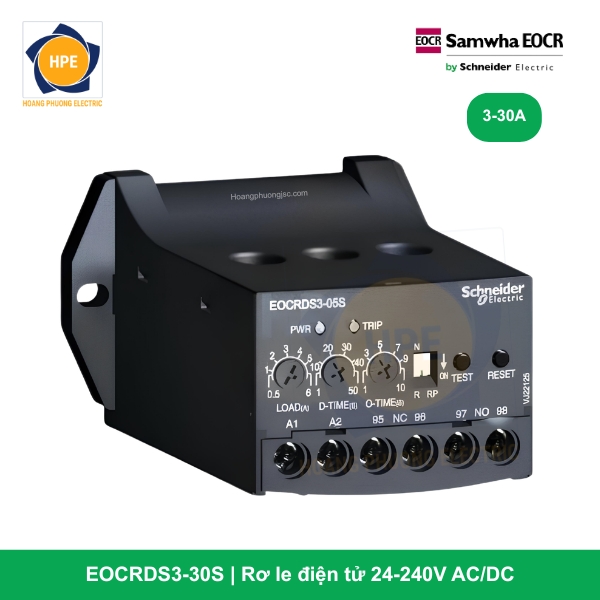

Rơ le điện tử EOCRDS3-30S Schneider | 3-30A

Rơ le EOCRDS3-30S là thiết bị bảo vệ động cơ trạng thái rắn cao cấp của Schneider Electric. Trong phân khúc rơ le Analog, dòng DS3 được đánh giá cao nhờ khả năng điều khiển linh hoạt với 2 bộ tiếp điểm riêng biệt, cho phép thiết kế các mạch điều khiển và cảnh báo sự cố chuyên sâu mà không cần dùng thêm rơ le trung gian.

Giới thiệu chi tiết về mã hàng EOCRDS3-30S

Mã hàng EOCRDS3-30S đáp ứng nhu cầu bảo vệ cho phần lớn các động cơ 3 pha phổ biến trong công nghiệp:

• DS3 (Dual Set): Đặc trưng bởi hệ thống tiếp điểm ngõ ra gấp đôi so với dòng DS1/SS. Nó bao gồm 2 cặp tiếp điểm 1NO + 1NC hoàn toàn độc lập, giúp tối ưu hóa việc gửi tín hiệu lỗi về PLC hoặc đèn báo trong khi vẫn thực hiện ngắt contactor động lực.

• Dải dòng “30”: Phạm vi cài đặt dòng bảo vệ từ 3A đến 30A. Đây là dải dòng lý tưởng cho các động cơ từ 1.5kW đến 15kW (tùy vào điện áp lưới).

• Ký hiệu “S”: Nguồn nuôi điều khiển dải rộng (Free Voltage) từ 24V đến 240V AC/DC, giúp đơn giản hóa việc quản lý mã hàng và lắp đặt.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR

Tìm hiểu thêm tại:

Catalog EOCR

Chức năng bảo vệ nâng cao của EOCRDS3-30S

Sử dụng bộ vi xử lý MCU, thiết bị cung cấp khả năng bảo vệ 3 trong 1 cực kỳ nhạy bén:

1. Bảo vệ Quá tải (Overcurrent)

Rơ le giám sát dòng điện thực tế của 3 pha. Nếu dòng điện vượt quá ngưỡng cài đặt trên núm LOAD, rơ le sẽ tính thời gian trễ O-TIME và ngắt cả hai bộ tiếp điểm. Điều này đảm bảo động cơ không bị cháy do vận hành quá công suất kéo dài.

2. Bảo vệ Mất pha (Phase Failure)

Đây là tính năng bảo vệ tức thời. Khi phát hiện mất cân bằng dòng điện giữa các pha (do mất pha lưới hoặc đứt dây), rơ le sẽ tác động ngắt mạch trong vòng chưa đầy 3 giây, ngăn chặn tình trạng động cơ gầm rú và cháy cuộn dây.

3. Bảo vệ Kẹt Rô-to (Locked Rotor)

Nếu động cơ bị kẹt cơ khí ngay khi khởi động (dòng điện vọt lên rất cao), EOCRDS3-30S sẽ nhận diện và ngắt điện ngay lập tức để bảo vệ hệ thống truyền động và giảm thiểu nguy cơ hỏa hoạn.

Các mã dòng EOCRDS3 và dải dòng bảo vệ

Sơ đồ ứng dụng tiếp điểm kép độc đáo

Với 2 bộ tiếp điểm, bạn có thể thiết kế mạch như sau:

• Mạch 1 (95-96-97-98): Đấu nối tiếp vào cuộn hút của Contactor để ngắt nguồn động cơ khi có lỗi.

• Mạch 2 (05-06-07-08): Đấu vào còi báo động, đèn xoay hoặc đưa tín hiệu về đầu vào kỹ thuật số (Digital Input) của PLC để lập trình cảnh báo trên màn hình HMI.

Hướng dẫn cài đặt vận hành

Việc thiết lập được thực hiện qua 3 núm xoay Analog trực quan:

1. D-TIME: Cài đặt thời gian bỏ qua dòng khởi động (thường 5-10 giây tùy loại tải).

2. O-TIME: Cài đặt thời gian cho phép quá tải (thường 3-5 giây).

3. LOAD: Điều chỉnh ngưỡng dòng bảo vệ. Nên dùng ampe kìm đo dòng chạy thực tế và cài đặt cao hơn dòng thực tế khoảng 10-15%.

Hệ thống đèn LED:

• LED Xanh: Trạng thái nguồn nuôi OK.

• LED Đỏ: Sáng khi rơ le đã Trip (phát hiện sự cố).

Lợi ích khi sử dụng EOCRDS3-30S

• Linh hoạt tuyệt đối: Thay thế cho việc phải dùng thêm rơ le trung gian để báo lỗi.

• Độ chính xác cao: Công nghệ điện tử loại bỏ sai số nhiệt, hoạt động ổn định trong mọi điều kiện môi trường.

• Lắp đặt an toàn: Cáp động lực đi xuyên qua lỗ CT, không cần đấu nối tiếp điểm lực, tránh hiện tượng sinh nhiệt và phóng điện.

• Tiết kiệm: Một thiết bị tích hợp nhiều chức năng bảo vệ và điều khiển.

Kết luận

Rơ le điện tử EOCRDS3-30S Schneider là giải pháp bảo vệ chuyên nghiệp cho các động cơ dải 3-30A. Với ưu thế về hệ thống tiếp điểm kép và dải nguồn cấp linh hoạt, sản phẩm giúp hệ thống điều khiển của bạn trở nên an toàn và thông minh hơn.
