Rơ le EUCR-30S là thiết bị bảo vệ trạng thái rắn (solid-state) chuyên dụng để phát hiện tình trạng dòng điện giảm thấp hơn mức bình thường. Trong vận hành công nghiệp, việc dòng điện sụt giảm đột ngột thường là dấu hiệu của các sự cố cơ khí nghiêm trọng như mất tải, đứt truyền động hoặc buồng bơm bị cạn. EUCR-30S giúp ngắt mạch kịp thời, bảo vệ thiết bị khỏi hư hỏng do quá nhiệt hoặc vận hành vô ích.
Tại sao động cơ cần bảo vệ thấp dòng với EUCR-30S?
Đối với các động cơ có dải dòng từ 3A đến 30A (thường là các máy bơm nước trung bình, hệ thống quạt công nghiệp), sự cố thường không đến từ việc quá tải mà đến từ việc mất tải.
-
Ví dụ: Một máy bơm nước 15kW đang chạy ổn định nhưng nguồn nước cấp bị hết (chạy cạn). Khi đó, dòng điện sẽ giảm xuống rất thấp so với dòng định mức. Nếu không có EUCR-30S để ngắt điện, phớt bơm sẽ bị cháy và buồng bơm có thể bị biến dạng do nhiệt chỉ sau vài phút.
Thông số kỹ thuật chi tiết
| Đặc tính kỹ thuật | Chi tiết thông số |
| Thương hiệu | Schneider Electric (EOCR) |
| Mã sản phẩm | EUCR-30S |
| Dải cài đặt dòng điện (Under) | 3.0…30 A |
| Nguồn cấp điều khiển (Us) | 24…240 V AC/DC (Free Voltage) |
| Thời gian trễ khởi động (D-Time) | 1…30 giây |
| Thời gian trễ tác động (O-Time) | 0.5…10 giây |
| Cấu hình tiếp điểm | 1 NC (95-96) + 1 NO (97-98) |
| Chế độ Reset | Thủ công (Manual) / Điện lực (Electrical) |
| Lỗ CT xuyên tâm | Đường kính 12mm |
| Kiểu lắp đặt | Thanh Rail 35mm hoặc bắt vít |
| Bảo hành | 18 tháng |
Tìm hiểu thêm tại:
Các tính năng bảo vệ đặc trưng
1. Bảo vệ thấp dòng (Undercurrent):
Giám sát dòng điện vận hành. Nếu dòng điện xuống dưới mức cài đặt trên núm LOAD, thiết bị sẽ kích hoạt đếm ngược thời gian O-TIME và ngắt tiếp điểm điều khiển.
2. Bảo vệ mất pha (Phase Loss):
Phát hiện sự cố mất pha thông qua sự biến thiên dòng điện qua 2 lỗ CT tích hợp, bảo vệ động cơ 3 pha khỏi tình trạng cháy cuộn dây.
Các mã dòng EUCR và dải dòng bảo vệ
| EUCR-05S |
Rơ le bảo vệ thấp dòng 0.5-6A, 24-240V AC/DC
|
| EUCR-30S |
Rơ le bảo vệ thấp dòng 3-30A, 24-240V AC/DC
|
| EUCR-60S |
Rơ le bảo vệ thấp dòng 5-60A, 24-240V AC/DC
|
| EUCR-05W |
Rơ le bảo vệ thấp dòng 0.5-6A, 380-440VAC
|
| EUCR-30W |
Rơ le bảo vệ thấp dòng 3-30A, 380-440VAC
|
| EUCR-60W |
Rơ le bảo vệ thấp dòng 5-60A, 380-440VAC
|
Hướng dẫn cài đặt nhanh cho hệ thống bơm/quạt
Để EUCR-30S hoạt động hiệu quả nhất, kỹ thuật viên nên thực hiện theo các bước sau:
-
Cài đặt D-TIME: Đặt khoảng 5-10 giây để hệ thống bơm/quạt đạt tốc độ ổn định và dòng điện đi vào trạng thái bình thường.
-
Cài đặt LOAD: * Cho máy chạy ở trạng thái không tải (ví dụ: bơm chạy khi không có nước).
-
Vặn núm LOAD từ mức nhỏ nhất lên dần cho đến khi đèn đỏ (TRIP) nhấp nháy.
-
Vặn nhích lên một chút nữa để làm ngưỡng bảo vệ.
-
-
Cài đặt O-TIME: Đặt khoảng 3-5 giây để loại bỏ các trường hợp sụt dòng thoáng qua do bọt khí hoặc biến động tải nhỏ.
Hệ thống LED báo hiệu:
-
LED Xanh: Báo thiết bị đã có nguồn cấp (24V đến 240V).
-
LED Đỏ: Sáng khi rơ le đã thực hiện ngắt mạch do lỗi thấp dòng/mất tải.
Lợi ích khi sử dụng EUCR-30S
-
Nguồn cấp linh hoạt (Free Voltage): Dải nguồn 24-240V AC/DC cho phép lắp đặt trong mọi tủ điện mà không cần bộ chuyển đổi.
-
Bảo vệ phần cơ khí: Khác với rơ le quá dòng bảo vệ dây quấn, EUCR-30S bảo vệ trực tiếp buồng bơm, cánh quạt, dây curoa và các khớp nối.
-
Độ chính xác kỹ thuật số: Sử dụng vi xử lý MCU giúp cảm nhận những thay đổi dòng điện nhỏ nhất, đảm bảo độ nhạy vượt trội.
-
Lắp đặt lỗ xuyên: Tránh hiện tượng sinh nhiệt tại các đầu cực động lực, tăng tuổi thọ hệ thống điện.

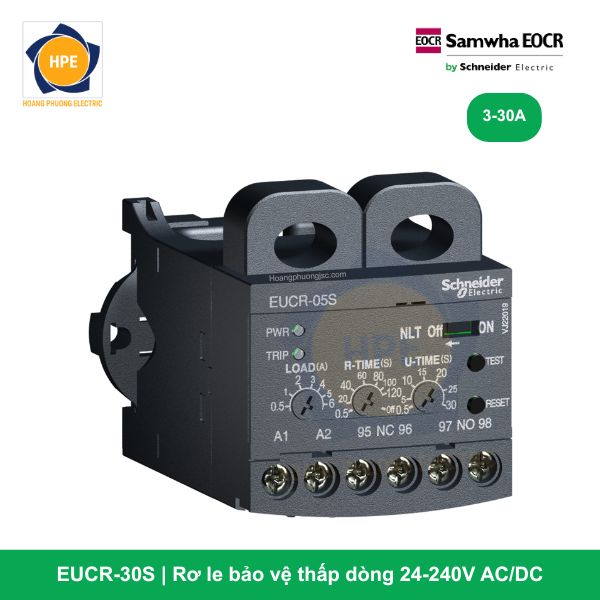

Hình ảnh thực tế EUCR
Kết luận
Rơ le bảo vệ thấp dòng EUCR-30S Schneider là giải pháp chuyên nghiệp để chống chạy không tải cho các hệ thống động cơ 3-30A. Với thiết kế nhỏ gọn, dễ cài đặt và độ bền chuẩn Schneider, đây là thiết bị tối ưu để bảo vệ tài sản và giảm thiểu chi phí sửa chữa cơ khí cho doanh nghiệp.
