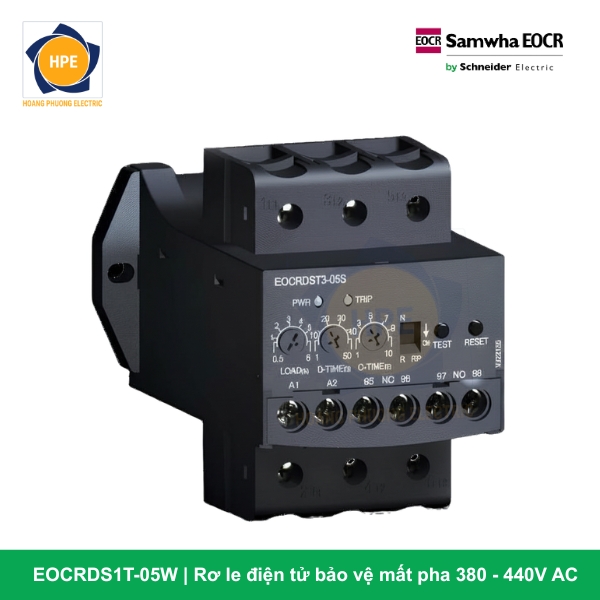

Rơ le Bảo Vệ Quá Dòng EOCR-DS1T-05W Schneider

Giới thiệu về rơ le bảo vệ động cơ Analog EOCR-DS1T-05W

Nằm trong phân khúc Sản phẩm Analog truyền thống (Analog Products) cao cấp của Schneider Electric, EOCR-DS1T-05W hướng tới sự đơn giản, tin cậy và đồng bộ tối đa cho hạ tầng mạng điện cũ hoặc mạng điện đặc thù. Thiết bị giúp thợ điện dễ dàng tinh chỉnh các thông số bảo vệ bằng tua-vít cơ học thông qua 3 núm vặn xoay chia vạch (Dial Knobs) rõ ràng ở mặt tiền bám máy mà không cần lập trình số phức tạp.

Mã hàng sở hữu dải đo dòng tinh vi từ 0.5 Ampe đến 6 Ampe, gác cổng an toàn tuyệt đối cho các motor 3 pha công suất nhỏ. Điểm đặc biệt của cấu hình phần cứng nằm ở sự kết hợp giữa chân đế Terminal chân vít (T) ở mặt đáy và mạch nguồn nuôi điện áp cao “W” (380V – 440VAC). Hệ thống đo dòng lực của motor được luồn gián tiếp thông qua 2 lỗ tâm biến dòng (2-CT) đúc liền trên đỉnh máy, hoàn toàn cách ly vật lý mạch động lực và mạch điều khiển nhị thứ bám khoang tủ.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-DS1T-05W bám Catalogue

Để giải mã chi tiết các thông số kỹ thuật bám theo quy chuẩn mã hóa linh kiện của hãng Schneider Electric, mã sản phẩm EOCR-DS1T-05W được phân tích như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ quá dòng vận hành dựa trên nền tảng bo mạch điện tử cảm ứng từ trường thông minh.

• DS1 (Definite Time Type – 1st Generation): Kiểu rơ le hoạt động theo đặc tính thời gian ngắt xác định (Definite Time), thế hệ thiết kế đời đầu kinh điển nổi tiếng với độ bền linh kiện vượt thời gian bám sàn.

• T (Terminal / Integrated Base): Cấu hình thiết kế chân đế kẹp vít kẹp chắc chắn ở mặt đáy, chống tuột đầu dây nhị thứ và dễ dàng cài gá lên thanh Din-rail 35mm.

• 05 (Current Range: 0.5 ~ 6A): Dải dòng điện bảo vệ định mức của thiết bị, cho phép vặn chỉnh liên tục từ 0.5 Ampe đến 6 Ampe (Phù hợp trực tiếp cho các motor công suất nhỏ dưới 1.5kW ở lưới điện 380V).

• W (Operating Power Supply: 380 ~ 440V AC): Cấu hình mạch nguồn nuôi điều khiển đặc chủng, chấp nhận điện áp xoay chiều dải cao từ 380V đến 440V AC (tần số 50/60Hz).

Thông số kỹ thuật chi tiết bám Catalogue Schneider EOCR-DS1T-05W

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-DS1T-05W

1. Tối ưu hóa sơ đồ đi dây tủ điện nhờ nguồn cấp dải cao “W”

Trong các thiết kế tủ điện MCC công nghiệp cũ, hoặc tại các khu vực mỏ, trạm bơm xa khu dân cư, hệ thống điện thường không kéo dây trung tính (dây N), mạch điều khiển buộc phải chạy bằng điện áp pha-pha 380V. Với hậu tố “W”, EOCR-DS1T-05W sử dụng nguồn nuôi 380V-440VAC lấy trực tiếp từ mạch lực, giúp các đơn vị thiết kế tủ điện loại bỏ hoàn toàn biến áp cách ly hạ áp từ 380V xuống 220V, tinh giản tối đa vật tư đi dây và tiết kiệm không gian khoang tủ bám sàn.

2. Chân Terminal kẹp vít cơ khí vững chắc chống rung động bám sàn

Hậu tố “T” (Terminal) mang lại ưu thế lớn khi lắp đặt rơ le trong các môi trường công nghiệp nặng có độ rung lắc mạnh như cạnh motor quạt hút bụi xưởng gỗ, máy nghiền nông sản, máy sàng lọc bám sàn. Các đầu dây điều khiển nhị thứ được siết chặt bằng vít kẹp đồng chắc chắn bám đáy, đảm bảo bề mặt tiếp xúc hoàn hảo 100%, triệt tiêu hoàn toàn nguy cơ move sinh nhiệt hay lỏng dây gây mất nguồn điều khiển ngẫu nhiên.

3. Bộ đôi bộ lọc thời gian trễ (D-Time & O-Time) độc lập thông minh

Thiết bị bám sát nguyên lý bảo vệ dòng xác định thông qua 3 núm chỉnh bọc vạch chia tinh tế:

• LOAD: Cài đặt dòng định mức bảo vệ bám sát dòng tải thực của motor (Ampe trên tem).

• D-TIME (Start Delay Time): Giúp rơ le chủ động “né” dòng đỉnh khởi động (Inrush Current) vọt cao lúc motor bấm ON mà không nhảy lỗi vô lý.

• O-TIME (Trip Delay Time): Định thời gian chịu đựng xung quá tải ngắn hạn trong lúc vận hành, ngăn chặn hiện tượng nhảy lỗi giả do nhiễu dòng ngẫu nhiên bám lưới.

4. Giải phóng hoàn toàn nhiệt lượng ra khỏi khoang chứa tủ

Vì đo dòng bằng cảm ứng từ trường gián tiếp qua lỗ CT đúc sẵn, EOCR-DS1T-05W không chạy nối tiếp dòng mạch lực qua các thanh kim loại đốt nóng như rơ le nhiệt lưỡng kim cũ. Thiết kế này giúp rơ le hoàn toàn không sinh nhiệt, giữ môi trường trong lòng tủ điện luôn mát mẻ, bảo vệ tuổi thọ các linh kiện đóng cắt kế cận bám tủ.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le bảo vệ quá dòng Analog nguồn cao EOCR-DS1T-05W là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển động cơ 3 pha không có dây trung tính: Các tủ điện thi công ngoài công trường, hầm mỏ, trạm bơm đẩy cao dã chiến chỉ kéo cáp lực 3 dây pha bám sàn.

• Hệ thống bơm định lượng, bơm hóa chất, bơm màng công suất nhỏ: Phụ tải có dòng chạy nhỏ (dưới 6A) vận hành liên tục, yêu cầu một màng bảo vệ điện tử nhạy bén và cắt lỗi chính xác.

• Hệ thống xích tải, vít tải nông sản, quạt hút làm mát Chiller: Nơi phụ tải dễ bị kẹt tạp chất gây bó trục kẹt rô-to đột ngột. Rơ le sẽ phát hiện dòng vọt để ngắt mạch kịp thời, bảo vệ an toàn cho cả cuộn dây motor và hộp số cơ khí bám máy.

Kết luận

Rơ le bảo vệ quá dòng Analog EOCR-DS1T-05W Schneider là giải pháp đặc chủng vô cùng thông minh, dung hòa hoàn hảo giữa hiệu năng và tính thực dụng kinh tế. Sở hữu dải dòng nhỏ tinh vi 0.5-6A, kết cấu kẹp Terminal chống rung bám đáy cùng mạch nguồn nuôi 380V-440VAC tiện lợi, EOCR-DS1T-05W là sự đầu tư bền bỉ để bảo vệ trọn vẹn tuổi thọ hệ thống motor bám sàn nhà xưởng.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
