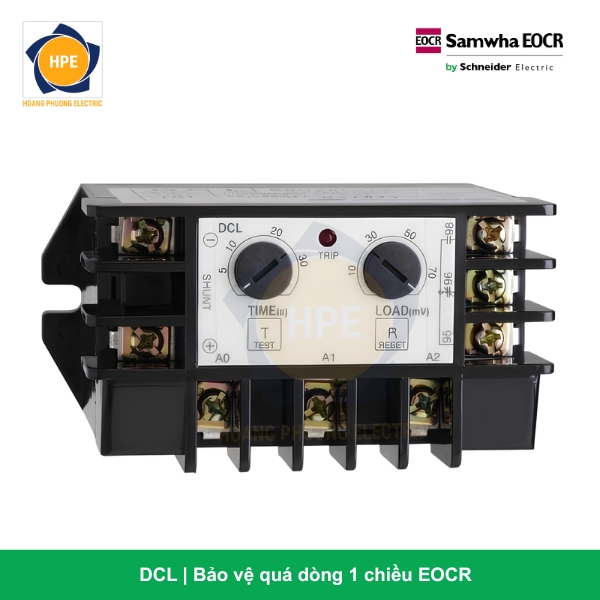

Rơ le Bảo Vệ Quá Dòng 1 Chiều DCL Schneider

Giới thiệu về rơ le bảo vệ quá dòng DC mã DCL Schneider

Trong các hệ thống điều khiển tự động hóa hiện đại, nguồn điện một chiều (DC) công suất nhỏ (như 12VDC, 24VDC, 48VDC) được sử dụng vô cùng rộng rãi để cấp nguồn cho các cảm biến, van điện từ (Solenoid), động cơ bước (Stepper Motor) hay động cơ DC mini. Khác với dòng DOCR (thân lớn có màn hình LED số), dòng rơ le DCL được Schneider Electric thiết kế dưới dạng Compact (Kích thước mini tinh gọn) nhằm tối ưu hóa tối đa diện tích lắp đặt trong các tủ điện điều khiển nhị thứ chật hẹp.

Về mặt kết cấu cơ khí, DCL sở hữu kiểu dáng dẹt, kẹp cố định trên thanh Din-rail 35mm bám sàn tủ. Thay vì sử dụng màn hình hiển thị số LED tốn diện tích, DCL sử dụng các núm xoay bọc vạch chia (Dial Knob) cơ học mặt trước để kỹ sư tinh chỉnh thông số dòng điện và thời gian trễ, kết hợp cùng hệ thống đèn LED chỉ thị trạng thái vận hành.

Về mặt công nghệ, rơ le DCL vẫn thừa hưởng bộ lõi cao cấp ứng dụng cảm biến hiệu ứng Hall (Hall Effect Sensor). Dây lực một chiều (DC) chỉ cần luồn thẳng qua lỗ tâm (Window Type) của thân máy mà không cần phải cắt dây đấu nối bắc cầu, giúp mạch động lực hoàn toàn cách ly vật lý với mạch điều khiển, triệt tiêu nguy cơ chập cháy lan truyền.

Về mặt công năng, DCL liên tục giám sát biên độ dòng điện một chiều bám tải. Thiết bị đóng vai trò là “cầu chì thông minh”, lập tức ra lệnh ngắt tiếp điểm điều khiển khi phụ tải DC xảy ra sự cố quá dòng, chập mạch hoặc bó trục kẹt cơ khí.

Ý nghĩa chi tiết cấu trúc mã hàng DCL

Để nắm rõ cấu hình công nghệ của thiết bị, chúng ta giải mã các ký tự bám theo tiêu chuẩn phân loại đặc chủng của Schneider Electric:

• DC (Direct Current): Thiết bị chuyên dụng chỉ đo lường và bảo vệ cho dòng điện một chiều.

• L (Limiter / Low range): Định hình phân khúc thiết bị có dải dòng bảo vệ nhỏ/trung bình, hoặc mang ý nghĩa thiết kế cấu trúc tinh gọn (Low profile / Compact) giúp tiết kiệm không gian tủ điện bám sàn.

Thông số kỹ thuật chi tiết theo Catalogue Schneider DCL Series

Các ưu điểm công nghệ vượt trội của rơ le một chiều mini DCL

1. Kích thước siêu tinh gọn – Tối ưu hóa 50% không gian lắp đặt

Với các tủ điện điều khiển nhị thứ (Tủ PLC, Tủ DCS), không gian bên trên thanh Din-rail là vô cùng quý giá. DCL loại bỏ màn hình hiển thị cồng kềnh, thu nhỏ kích thước xuống mức tối đa. Điều này giúp các đơn vị làm tủ điện có thể xếp nhiều con rơ le DCL nằm san sát nhau để bảo vệ cho hàng loạt phụ tải DC độc lập mà không lo chiếm dụng diện tích khoang tủ.

2. Cảm biến Hall luồn dây cách ly an toàn tuyệt đối

Dù có kích thước nhỏ, DCL vẫn sử dụng phương pháp đo dòng điện qua hiệu ứng Hall bằng lỗ luồn dây bám thân máy. Cáp nguồn DC đi trực tiếp từ bộ nguồn tổ ong đến phụ tải chỉ cần xỏ thẳng qua lỗ rơ le. Cơ chế này loại bỏ hiện tượng sinh nhiệt tại các điểm tiếp điểm đấu nối vít thông thường, chặn đứng nguy cơ phóng điện hồ quang phá hỏng các module PLC đắt tiền nằm lân cận.

3. Thay thế hoàn hảo và thông minh cho Aptomat DC / Cầu chì DC

Các loại cầu chì kính hoặc Aptomat DC thông thường chỉ cắt bám theo dòng nhiệt hoặc từ thông cố định, sai số rất lớn và dễ bị già hóa theo thời gian. Rơ le điện tử DCL xử lý ngắt lỗi bằng bo mạch vi xử lý kỹ thuật số siêu chính xác. Kỹ sư có thể vặn chỉnh chính xác ngưỡng dòng cắt (ngay cả dải dòng cực nhỏ từ 0.5A) bám sát thông số thực của thiết bị, tạo ra màng lọc an toàn tối cao.

4. Cơ chế lọc nhiễu đỉnh dòng khởi động (D-Time)

Khi các thiết bị như van điện từ (Solenoid) hoặc cuộn hút đóng ngắt DC hoạt động, chúng luôn sinh ra một xung dòng vọt đỉnh (Inrush Current) lớn trong vài mili giây. Núm chỉnh D-Time trên DCL giúp thiết bị chủ động “bỏ qua” xung dòng đỉnh ngẫu nhiên này, đảm bảo hệ thống vận hành liên tục, không bị nhảy lỗi giả gây gián đoạn dây chuyền.

Một số dòng sản phẩm tham khảo

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ quá dòng điện một chiều Compact DCL là khí cụ lý tưởng cho:

• Bảo vệ hệ thống van điện từ (Solenoid Valve) và pittông thủy lực/khí nén DC: Đóng cắt liên tục bám dây chuyền, DCL giúp ngắt nguồn ngay lập tức khi cuộn hút của van Solenoid bị chập chập cháy hoặc kẹt ty van gây tăng dòng.

• Bảo vệ động cơ bước (Stepper) và động cơ Servo DC nhỏ: Giám sát dòng điện của các trục cánh tay rô-bốt, cơ cấu cam gạt, cơ cấu chạy CNC trong các máy đóng gói, máy dán nhãn sản phẩm.

• Mạch nguồn nhị thứ tủ điện điều khiển: Bảo vệ chống ngắn mạch ngõ ra cho các bộ nguồn tổ ong (Switching Power Supply) 24VDC cấp nguồn cho hệ thống nút nhấn, màn hình HMI, cảm biến bám sàn nhà xưởng.

• Hệ thống đèn LED chiếu sáng công nghiệp công suất cao: Giám sát dải dòng DC cấp cho hệ thống đèn LED nhà xưởng, phát hiện và ngắt mạch khi có hiện tượng chập hỏng chấn lưu (Driver).

Kết luận

Rơ le bảo vệ quá dòng 1 chiều DCL Schneider là giải pháp bảo vệ điện một chiều mini “nhỏ nhưng có võ” vô cùng đắc lực của Schneider Electric. Sự kết hợp giữa kết cấu kẹp thanh Din-rail siêu tinh gọn, công nghệ cảm biến Hall cách ly tuyệt đối và khả năng tùy biến dải dòng cắt thông minh giúp DCL trở thành sự lựa chọn thay thế hoàn hảo cho cầu chì truyền thống, che chở an toàn cho các linh kiện điện tử nhạy cảm trong hệ thống tự động hóa.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
