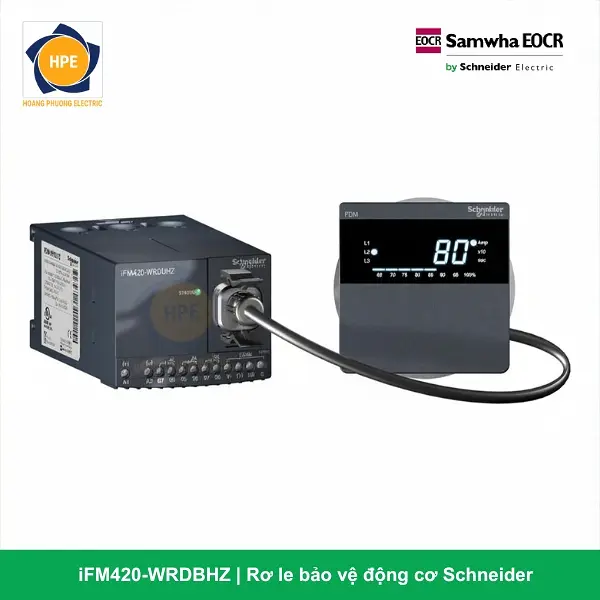

Rơ Le Bảo Vệ Động Cơ iFM420-WRDBHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh iFM420-WRDBHZ

Mã hàng iFM420-WRDBHZ là một bước tiến công nghệ đột phá thuộc phân khúc rơ le bảo vệ động cơ kỹ thuật số đa chức năng dòng EOCR-iFM420 do Schneider Electric nghiên cứu và phát triển. Ký hiệu “420” khẳng định tính năng đặc chủng: Tích hợp sẵn ngõ ra Analog Current Loop (4-20mA). Thiết bị không chỉ thực hiện nhiệm vụ ngắt mạch khi có sự cố mà còn đóng vai trò như một bộ transittor đo lường chuyên dụng, chuyển đổi giá trị dòng điện tải thực tế thành tín hiệu dòng DC 4-20mA tuyến tính để đưa trực tiếp về bộ điều khiển trung tâm PLC hoặc đồng hồ hiển thị tủ điện mà không cần qua các bộ chuyển đổi trung gian.

Sản phẩm sở hữu cấu trúc màn hình hiển thị rời (Display Separate Type) trực quan bám cánh tủ, kết hợp với phần cứng dạng kết nối đáy (Bottom Connection) và cấu hình mạch nhận dạng CT đặc thù loại D. Toàn bộ hệ thống cầu đấu dây nhị thứ và cổng tín hiệu được quy hoạch đồng bộ ở phía dưới thân máy, mang lại giải pháp sắp xếp layout thiết bị khoa học và tối ưu hóa màng bảo vệ phụ tải bám sàn.

Ý nghĩa chi tiết cấu trúc mã hàng iFM420-WRDBHZ (Analog 4-20mA – Bottom Type)

Để bóc tách cấu hình kỹ thuật bám sát theo quy chuẩn thiết kế của nhà sản xuất Schneider Electric, mã iFM420-WRDBHZ được giải mã chi tiết như sau:

• iFM420 (Intelligent Motor Protection Relay with 4-20mA Output): Dòng rơ le bảo vệ động cơ kỹ thuật số thông minh (Intelligent Series), trang bị cổng xuất tín hiệu Analog 4-20mA bám tải, thiết kế mô-đun màn hình rời cao cấp.

• WR (Wide Range – Extended): Dải dòng định mức bảo vệ mở rộng linh hoạt từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua hệ thống phím bấm mặt trước).

• D (Current Transformer type D): Cấu hình ngõ vào nhận tín hiệu dòng điện tải lực trực tiếp đặc thù loại D, nâng cao độ chính xác khi lấy mẫu sóng hài.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz), lý tưởng cho màng mạch nhị thứ an toàn sinh mạng.

• H (Bottom Connection): Thiết kế phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị, giúp tối ưu hóa sơ đồ đi dây bám máng cáp nhựa.

• Z (Modbus Communication): Tích hợp sẵn cổng truyền thông nối tiếp RS-485 giao thức Modbus RTU tiêu chuẩn, sẵn sàng đưa thiết bị vào kiến trúc nhà máy số thông minh.

Thông số kỹ thuật chi tiết dòng iFM420-WRDBHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le iFM420 kết nối đáy nguồn 24V

1. Song hành kết nối Analog 4-20mA và Truyền thông Số

Sự kết hợp giữa ngõ ra Analog 4-20mA truyền thống và cổng truyền thông số RS-485 Modbus RTU tạo nên tính linh hoạt tuyệt đối cho iFM420-WRDBHZ. Thiết bị vừa có khả năng đẩy dữ liệu tốc độ cao về card analog của PLC, vừa đồng bộ hệ thống mạng SCADA giám sát tổng, đảm bảo hệ thống có màng dự phòng (redundancy) dữ liệu an toàn bám sàn.

2. Thiết kế màn hình rời an toàn và tinh gọn bản vẽ mặt tủ

Việc tách biệt mô-đun hiển thị ra bên ngoài cánh cửa tủ điện giúp khoang tủ điện trở nên ngăn nắp và hiện đại. Kỹ sư vận hành dễ dàng thực hiện các thao tác cấu hình tham số, theo dõi Ampe thực hay kiểm tra nhật ký lỗi (Trip History) ngay tại chỗ mà không cần mở cánh cửa tủ lực, loại bỏ hoàn toàn nguy cơ tiếp xúc hồ quang điện nguy hiểm bám sàn.

3. Kiểu dáng Bottom Connection sắp xếp dây nhị thứ thông minh

Thiết kế bố trí toàn bộ cầu đấu dây nhị thứ và các cổng ngõ ra tín hiệu về một phía dưới đáy thân máy (Bottom Connection) mang lại lợi thế cơ học rất lớn. Cáp điều khiển từ rơ le được gom gọn và đi thẳng tuột xuống máng cáp nhựa chạy dọc, giúp khoang tủ điện trở nên ngăn nắp, thoáng đãng, dễ dàng kiểm tra đo thông mạch và bảo trì bám sàn.

4. Mạch nguồn điều khiển 24V AC/DC siêu an toàn

Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao rò rỉ tại cánh tủ điện – nơi con người trực tiếp tương tác vật lý. Đây là tiêu chuẩn bắt buộc đối với các nhà máy sản xuất hiện đại nhằm bảo vệ an toàn tuyệt đối tính mạng cho kỹ sư vận hành và công nhân bảo trì khi thao tác bám sàn nhà xưởng.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng iFM420-WRDBHZ bản kết nối đáy nguồn 24V là linh kiện gác cổng lý tưởng cho:

• Hệ thống tích hợp PLC/DCS nhà máy: Nơi hệ thống điều khiển trung tâm cần thu thập liên tục giá trị dòng điện của động cơ thông qua tín hiệu Analog 4-20mA để thực hiện các thuật toán điều khiển logic vòng kín (Close-loop control).

• Tủ điều khiển động cơ thông minh cao cấp (Smart MCC Bottom Layout): Thích hợp cho cấu trúc tủ điện thông minh hiện đại yêu cầu mật độ thiết bị bố trí khoa học, đi dây điều khiển tinh gọn bám theo máng nhựa dọc đáy tủ kết hợp đưa hiển thị số ra ngoài mặt cánh tủ.

• Các phụ tải cốt lõi dải dòng dưới 60A: Hệ thống bơm cấp nước tòa nhà, quạt hút khói ly tâm, máy nén khí, băng chuyền… đòi hỏi màng giám sát dòng tải kỹ thuật số độ chính xác cao và số hóa dữ liệu bám máy.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số iFM420-WRDBHZ Schneider (Bottom Connection – 4-20mA – 24V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tối ưu thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa ngõ ra Analog 4-20mA chuyên dụng, kết cấu màn hình rời hiển thị số sắc nét, terminal đấu đáy tinh gọn, dải dòng rộng 0.5-60A, dải nguồn 24V an toàn sinh mạng cùng cổng truyền thông mạnh mẽ, iFM420-WRDBHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
