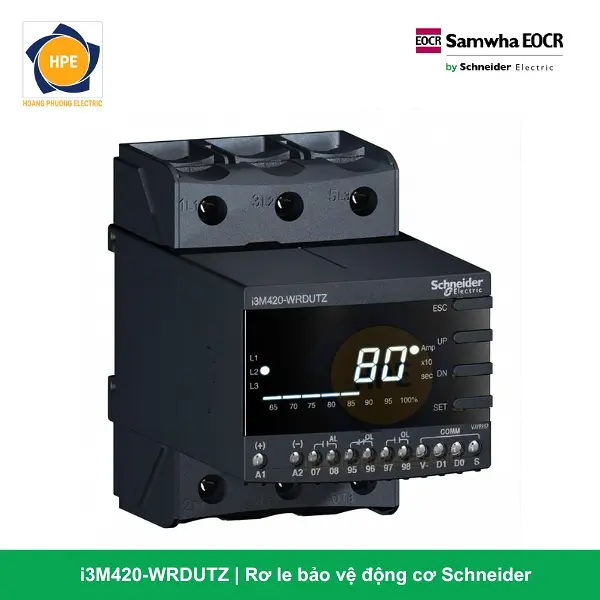

Rơ Le Bảo Vệ Động Cơ i3M420-WRDUTZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3M420-WRDUTZ

Mã hàng i3M420-WRDUTZ là giải pháp gác cổng phụ tải toàn diện thuộc phân khúc rơ le bảo vệ động cơ kỹ thuật số thông minh thế hệ mới dòng EOCR-i3M420 (chữ “i” đại diện cho tính năng Intelligent / IoT – Sẵn sàng cho hạ tầng số hóa công nghiệp 4.0) do Schneider Electric nghiên cứu và phát triển. Ký hiệu số “420” khẳng định tính năng công nghệ đặc chủng: Tích hợp sẵn ngõ ra Analog Current Loop (4-20mA). Thiết bị đóng vai trò như một bộ chuyển đổi kỹ thuật số đo lường chuyên dụng, biến đổi chính xác giá trị dòng điện tải lực thực tế của motor thành tín hiệu dòng điện một chiều DC 4-20mA tuyến tính, sẵn sàng đẩy dữ liệu trực tiếp về bộ điều khiển trung tâm PLC hoặc hệ thống DCS phân xưởng mà không cần lắp đặt thêm bộ chuyển đổi trung gian đắt đỏ bám máy.

Khác với các dòng màn hình rời, i3M420-WRDUTZ sở hữu màn hình hiển thị số LED tích hợp trực tiếp tại chỗ (Built-in Display Type) ngay trên khối thân máy. Đặc trưng cơ khí của model này là hệ thống phần cứng dạng cầu đấu kẹp vít dạng Terminal (Terminal Type) kiên cố cho tất cả các đường dây đấu nối, đi cùng cấu hình mạch nhận dạng CT đặc thù loại D. Toàn bộ các đường cáp lực mạch nhị thứ và dây tín hiệu được định vị bằng các vít thép chịu lực chắc chắn, mang lại giải pháp xây dựng các trạm tủ điện phân phối kiên cố bám sàn phân xưởng, chịu lực siết mạnh và chống chịu rung lắc vượt trội.

Ý nghĩa chi tiết cấu trúc mã hàng i3M420-WRDUTZ (Analog 4-20mA – Terminal Type)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ và khắt khe của nhà sản xuất Schneider Electric, mã i3M420-WRDUTZ được bóc tách chi tiết như sau:

• i3M420 (Intelligent Motor Protection Relay with 4-20mA Output & Built-in Display): Dòng rơ le bảo vệ động cơ kỹ thuật số thông minh (Intelligent IoT Series), trang bị sẵn cổng xuất tín hiệu Analog 4-20mA tuyến tính bám tải, thiết kế màn hình số LED hiển thị tích hợp cố định trên thân máy.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua phần mềm bám máy, đáp ứng trực tiếp dải công suất motor lớn trực tiếp mà không cần CT phụ).

• D (Current Transformer type D): Cấu hình ngõ vào nhận tín hiệu dòng điện trực tiếp đặc thù loại D, nâng cao độ chính xác khi lấy mẫu dòng và xử lý sóng hài tải.

• U (Universal Voltage): Mạch nguồn nuôi dải rộng áp cao cấp thông minh, chấp nhận điện áp từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le tự động bù áp và miễn nhiễm trước các pha sụt áp lưới tức thời của phân xưởng.

• T (Terminal Connection): Ký hiệu phần cứng quy định kiểu kết cấu cầu đấu bắt vít cố định (Terminal) cho các đường dây kết nối dây lực và dây điều khiển, gia tăng lực ép cơ học bám bệ tủ.

• Z (Modbus Communication): Tích hợp sẵn cổng truyền thông nối tiếp RS-485 giao thức Modbus RTU tiêu chuẩn, sẵn sàng đưa thiết bị vào hạ tầng mạng nhà máy số thông minh.

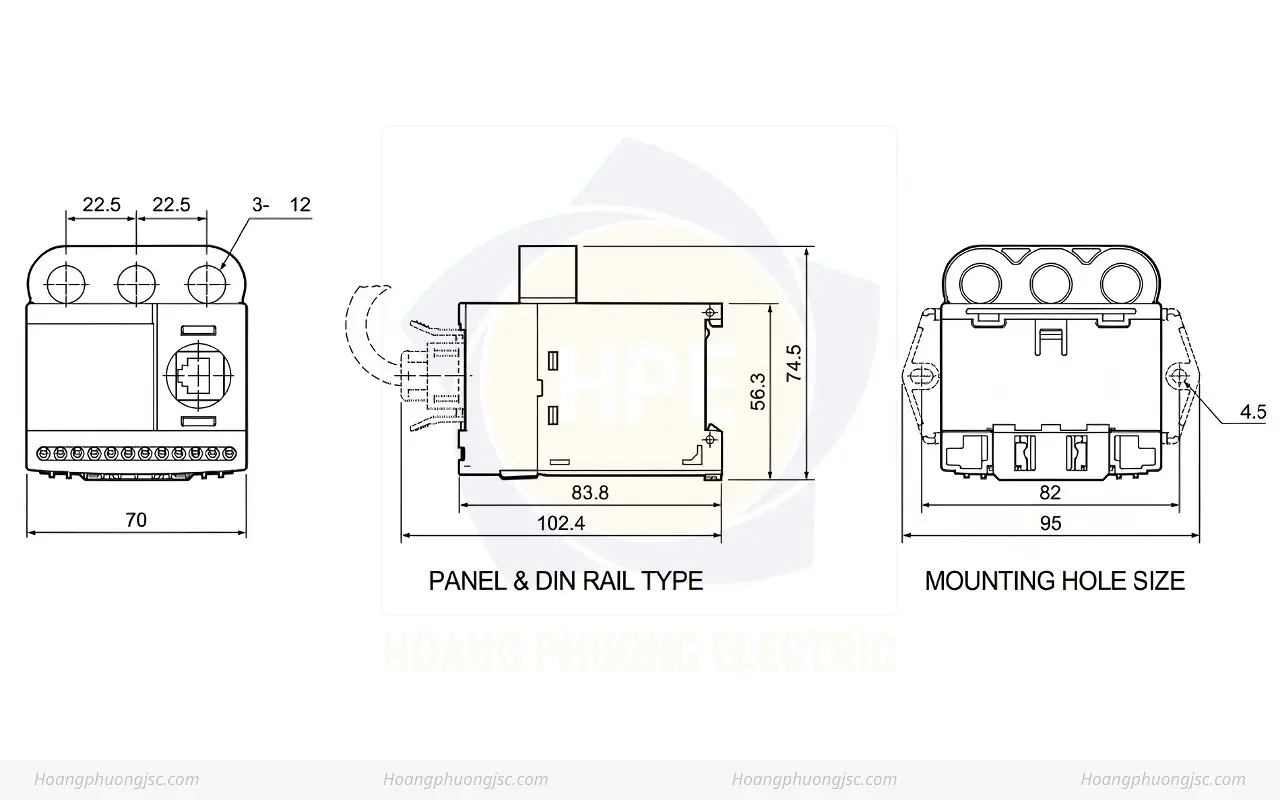

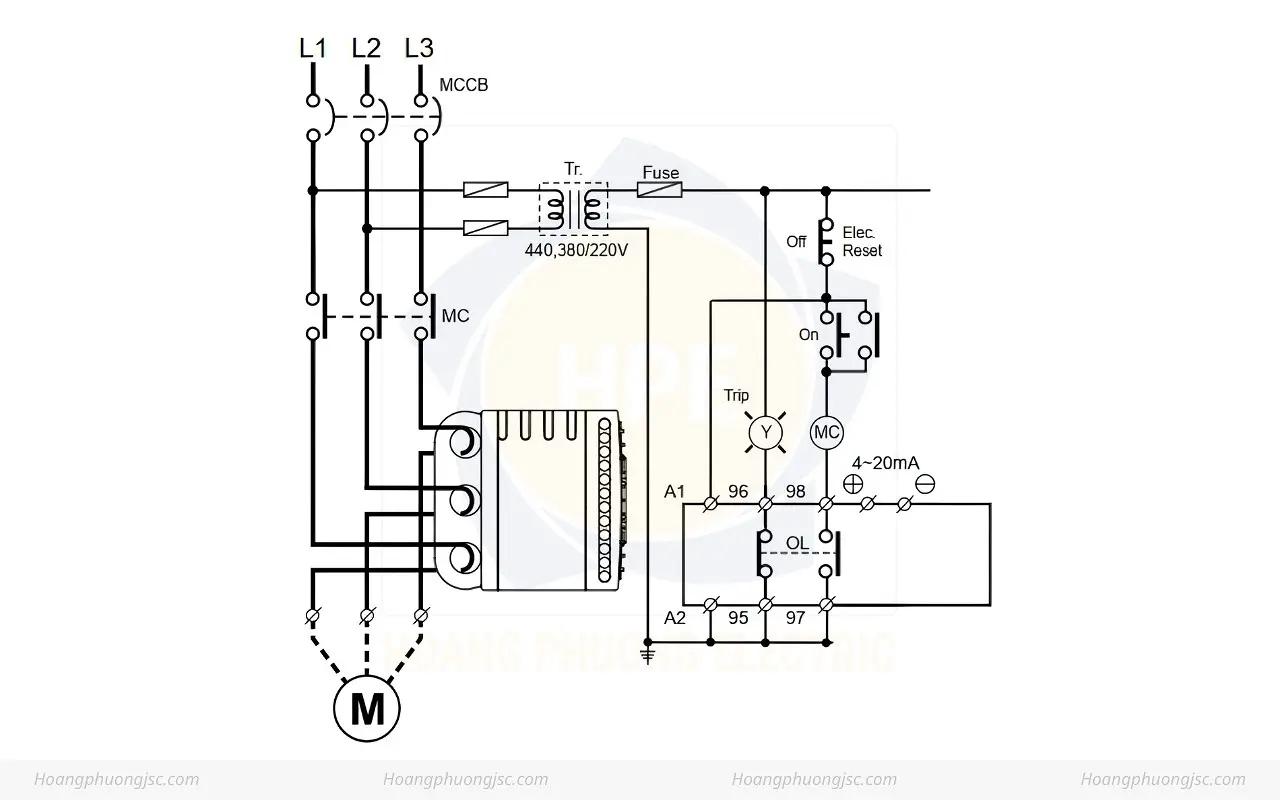

Thông số kỹ thuật chi tiết dòng i3M420-WRDUTZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le i3M420 Terminal nguồn 220V

1. Giải pháp tối ưu hóa dữ liệu kép: Analog 4-20mA và Truyền thông Modbus RTU

Sự đắt giá của i3M420-WRDUTZ nằm ở khả năng truyền tải dữ liệu linh hoạt bám máy. Ngõ ra Analog 4-20mA truyền tín hiệu dòng điện tải thực thời gian thực (với độ trễ bằng 0) về card nhận analog của PLC để thực hiện các toán tử điều khiển vòng kín hoặc Scada giám sát nhanh. Đồng thời, cổng truyền thông nối tiếp RS-485 Modbus RTU chịu trách nhiệm đẩy dữ liệu quản lý, cấu hình tham số và nhật ký lỗi về trung tâm SCADA, tạo nên cấu hình dự phòng dữ liệu hoàn hảo bám sàn.

2. Thiết kế Terminal Connection kiên cố chống rung chấn cơ học

Kết cấu cầu đấu bắt vít Terminal của dòng i3M420 mang lại liên kết cơ khí vô cùng chắc chắn bám bệ tủ. Hệ thống kẹp răng kịch khung giúp giữ chặt các đầu cốt (cosse) dây điện lực và dây nhị thứ điều khiển. Giải pháp này giúp triệt tiêu hoàn toàn rủi ro tuột dây, lỏng ốc sinh nhiệt (move điện) do các xung lực rung lắc tuần hoàn từ sàn máy công nghiệp công suất lớn truyền tới bệ tủ, đảm bảo màng tiếp xúc điện liên tục bám sàn.

3. Màn hình số tích hợp trực quan và hiển thị thông số tại chỗ

Thiết kế tích hợp màn hình số LED sắc nét ngay trên thân máy giúp hiển thị luân phiên giá trị Ampe thực tế của cả 3 pha một cách liên tục. Khi xảy ra lỗi, thiết bị tự động khóa màn hình và nhấp nháy mã lỗi đặc trưng, giúp kỹ sư bảo trì đứng tại khoang tủ có thể đọc và chẩn đoán nhanh tình trạng phụ tải mà không cần kết nối máy tính tính toán thủ công.

4. Mạch nguồn dải rộng Universal 100-240V thích ứng lưới linh hoạt

Bo mạch nguồn cao cấp được thiết kế để chịu đựng các cú sốc điện lưới hoặc hiện tượng trồi sụt áp lực điện bám tải trong các khu công nghiệp tập trung. Thiết bị cắm thẳng trực tiếp vào nguồn điều khiển 220VAC tiêu chuẩn mà không cần qua máy biến áp hạ áp phụ, giúp tinh giản tối đa bản vẽ tủ điện nhị thứ và giảm chi phí vật tư tổng thể.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh tích hợp ngõ ra analog i3M420-WRDUTZ nguồn dải rộng là linh kiện gác cổng lý tưởng cho:

• Hệ thống tích hợp tự động hóa PLC/DCS: Nơi hệ thống giám sát trung tâm cần thu thập liên tục giá trị dòng điện của động cơ thông qua tín hiệu Analog 4-20mA để thực hiện các thuật toán điều khiển logic vòng kín hoặc Scada giám sát tốc độ cao.

• Môi trường công nghiệp nặng có độ rung chấn cao: Máy nghiền, máy sàng quặng, hệ thống băng tải tải nặng, quạt hút bụi công nghiệp ly tâm công suất lớn… những nơi cần kết cấu kẹp vít Terminal kiên cố để chống rung lắc cơ học bám máy và hiển thị thông số LED trực quan tại chỗ.

• Tủ điều khiển động cơ thông minh IoT cao cấp (Smart MCC Terminal Layout): Phù hợp cho cấu trúc các ngăn tủ điện phân phối yêu cầu mật độ thiết bị kiên cố, bấm cốt chuyên nghiệp, dải nguồn dải rộng linh hoạt và đồng bộ hóa truyền thông Modbus toàn diện về trung tâm giám sát SCADA.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số i3M420-WRDUTZ Schneider (Terminal Type – 4-20mA – 100-240V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tối ưu thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa ngõ ra Analog 4-20mA chuyên dụng, kết cấu Terminal bắt vít chắc chắn, cấu trúc hiển thị số LED tại chỗ trực quan, dải dòng rộng 0.5-60A, dải nguồn Universal linh hoạt cùng cổng truyền thông Modbus mạnh mẽ, i3M420-WRDUTZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
