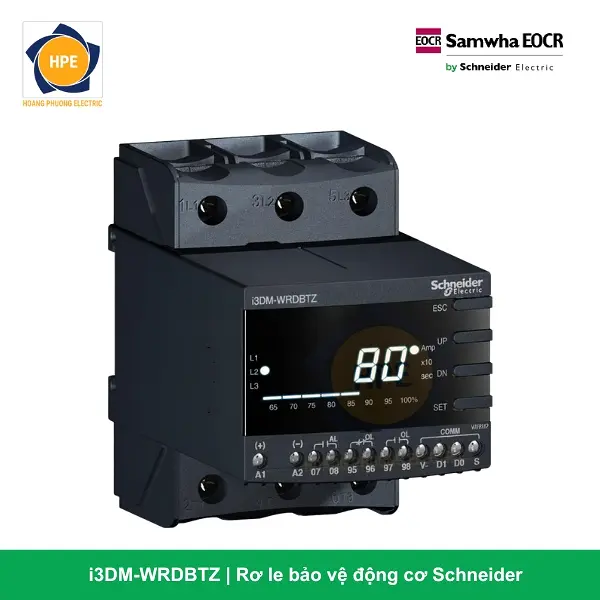

Rơ Le Bảo Vệ Động Cơ i3DM-WRDBTZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3DM-WRDBTZ

Mã hàng i3DM-WRDBTZ là giải pháp gác cổng động cơ toàn diện thuộc phân khúc rơ le bảo vệ kỹ thuật số thông minh thế hệ mới dòng EOCR-i3DM do Schneider Electric nghiên cứu và phát triển bám sát các tiêu chuẩn công nghiệp hiện đại. Ký hiệu chữ “i” ở đầu định danh nhóm thiết bị Intelligent IoT, sẵn sàng cho các bài toán số hóa hạ tầng công nghiệp 4.0 bám sàn. Khác với các dòng màn hình tách rời, i3DM-WRDBTZ sở hữu màn hình hiển thị số LED tích hợp trực tiếp tại chỗ (Built-in Display Type) ngay trên khối thân máy, giúp liên tục cập nhật luân phiên giá trị Ampe tải lực thực tế của 3 pha mà không cần lắp đặt thêm đồng hồ đo dòng phụ trợ ngoài cánh tủ.

Về mặt cơ khí, sản phẩm sở hữu kết cấu phần cứng dạng cầu đấu kẹp vít dạng Terminal (Terminal Type) kiên cố cho tất cả các đường dây đấu nối, đi cùng cấu hình mạch nhận dạng CT đặc thù loại D. Toàn bộ các đường cáp lực mạch nhị thứ và dây tín hiệu được định vị chặt chẽ bằng các vít thép chịu lực chắc chắn, mang lại giải pháp xây dựng các trạm tủ điện phân phối kiên cố, chịu được lực siết mạnh và chống chịu hoàn hảo trước các tác động rung chấn bám sàn phân xưởng.

Ý nghĩa chi tiết cấu trúc mã hàng i3DM-WRDBTZ (Intelligent IoT – Terminal Type)

Để bẻ khóa cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ và khắt khe của nhà sản xuất Schneider Electric, mã i3DM-WRDBTZ được bóc tách chi tiết như sau:

• i3DM (Intelligent Digital Motor Protection Relay with Built-in Display): Dòng rơ le bảo vệ động cơ kỹ thuật số thông minh thế hệ mới, trang bị cấu trúc màn hình hiển thị LED tích hợp cố định tại chỗ trên thân máy, hỗ trợ kết nối mạng IoT cao cấp.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức mở rộng vượt trội từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua hệ thống phím bấm mặt trước, đáp ứng linh hoạt nhiều dải công suất motor lớn trực tiếp mà không cần CT phụ).

• D (Current Transformer type D): Cấu hình ngõ vào nhận tín hiệu dòng điện tải lực trực tiếp đặc thù loại D, tối ưu hóa độ chính xác lấy mẫu dòng và lọc nhiễu sóng hài bám máy.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), lý tưởng cho màng mạch nhị thứ an toàn sinh mạng nghiêm ngặt.

• T (Terminal Connection): Ký hiệu phần cứng quy định kiểu thiết kế cầu đấu bắt vít cố định (Terminal) cho tất cả các đường dây kết nối mạch lực và dây điều khiển, gia tăng lực ép cơ học bám bệ tủ điện.

• Z (Modbus Communication): Tích hợp sẵn cổng truyền thông nối tiếp RS-485 giao thức Modbus RTU tiêu chuẩn tốc độ cao, sẵn sàng đưa thiết bị vào kiến trúc quản lý năng lượng và nhà máy số.

Thông số kỹ thuật chi tiết dòng i3DM-WRDBTZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le i3DM Terminal nguồn 24V

1. Thiết kế Terminal Connection kiên cố chống rung chấn cơ học

Kết cấu cầu đấu bắt vít Terminal của dòng i3DM mang lại liên kết cơ khí vô cùng chắc chắn bám bệ tủ. Hệ thống kẹp răng kịch khung giúp giữ chặt các đầu cốt (cosse) dây điện lực và dây nhị thứ điều khiển. Giải pháp này giúp triệt tiêu hoàn toàn rủi ro tuột dây, lỏng ốc sinh nhiệt (move điện) do các xung lực rung lắc tuần hoàn từ sàn máy công nghiệp công suất lớn truyền tới bệ tủ, đảm bảo màng tiếp xúc điện liên tục bám sàn.

2. Mạch nguồn điều khiển 24V AC/DC siêu an toàn cho kỹ sư vận hành

Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao rò rỉ tại khoang tủ điều khiển – nơi con người trực tiếp thao tác cài đặt và kiểm tra thông số. Đây là tiêu chuẩn bắt buộc đối với các nhà máy sản xuất linh kiện, liên doanh bán dẫn hiện đại nhằm bảo vệ an toàn tuyệt đối tính mạng cho kỹ sư vận hành và công nhân bảo trì khi thao tác thiết lập thông số trực tiếp bám máy.

3. Màn hình số tích hợp trực quan và lưu trữ mã lỗi thông minh bám máy

Màn hình hiển thị số LED tại chỗ liên tục hiển thị luân phiên giá trị dòng điện thực tế chạy trên cả 3 pha. Khi xảy ra sự cố ngắt mạch, bộ nhớ thông minh (Trip Cause Memory) sẽ lập tức khóa hiển thị chính xác ký hiệu lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha…) cùng trị số dòng lỗi gần nhất, giúp kỹ sư chẩn đoán nhanh và khắc phục sự cố siêu tốc mà không cần đo đạc phỏng đoán thủ công.

4. Số hóa hạ tầng qua truyền thông Modbus RTU mạnh mẽ

Sở hữu cổng truyền thông công nghiệp RS-485 tiêu chuẩn, rơ le có khả năng đồng bộ liên tục toàn bộ dữ liệu đo lường phụ tải, trạng thái vận hành và nhật ký lỗi về phòng điều khiển trung tâm (SCADA/HMI). Đây là nền tảng cốt lõi giúp các doanh nghiệp xây dựng hệ thống bảo trì dự đoán (Predictive Maintenance), phát hiện sớm các bất thường của động cơ trước khi xảy ra hư hỏng kịch khung bám sàn.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng thông minh i3DM-WRDBTZ bản bắt vít Terminal nguồn 24V an toàn là lựa chọn lý tưởng cho:

• Tủ điều khiển động cơ thông minh IoT cao cấp (Smart MCC Terminal Layout): Phù hợp cho cấu trúc các ngăn tủ điện phân phối yêu cầu mật độ thiết bị kiên cố, bấm cốt chuyên nghiệp, hiển thị thông số LED tại chỗ trực quan và kết nối đồng bộ truyền thông Modbus toàn diện về trung tâm giám sát SCADA.

• Môi trường công nghiệp nặng có độ rung chấn cao: Nhà máy nghiền đá, xưởng xi măng, nhà máy luyện kim, chế tạo cơ khí bám sàn… những nơi cần cấu trúc Terminal kẹp vít kiên cố để chống chịu xung lực rung chấn cơ học tuần hoàn từ sàn máy truyền vào tủ điện.

• Hệ thống tự động hóa dải nguồn thấp: Phù hợp cho các hệ thống máy móc tích hợp chạy dải nguồn điều khiển hạ áp 24V đồng bộ, tối ưu hóa không gian lắp đặt trên thanh ray DIN-rail.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số i3DM-WRDBTZ Schneider (Terminal Type – Modbus – 24V) chính là giải pháp gác cổng động cơ toàn diện, an toàn và kiên cố bậc nhất bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa kết cấu cầu đấu bắt vít Terminal chống move rủi ro mạch lực, cấu trúc màn hình hiển thị số LED tại chỗ trực quan, dải dòng rộng 0.5-60A, dải nguồn 24V an toàn sinh mạng cùng cổng truyền thông Modbus RTU mạnh mẽ, i3DM-WRDBTZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
