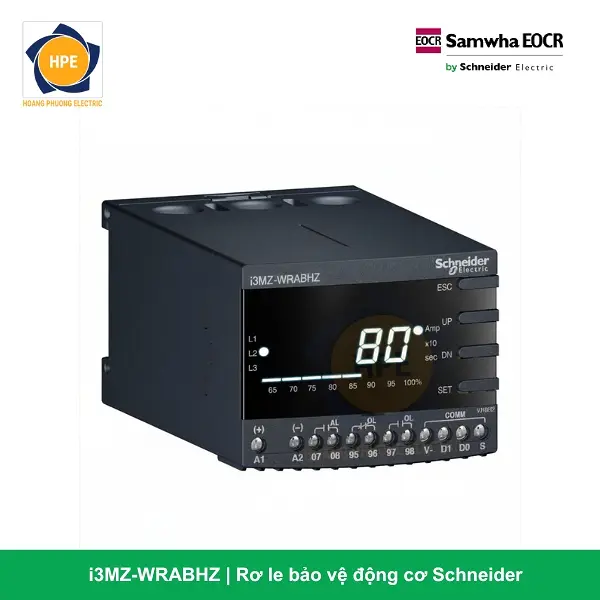

Rơ Le Bảo Vệ Động Cơ i3MZ-WRABHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3MZ-WRABHZ

Mã hàng i3MZ-WRABHZ thuộc phân khúc rơ le bảo vệ động cơ và gác cổng dòng rò kỹ thuật số thông minh thế hệ mới dòng EOCR-i3MZ (chữ “i” đại diện cho tính năng Intelligent / IoT – Sẵn sàng số hóa hạ tầng công nghiệp 4.0) do Schneider Electric nghiên cứu và chế tạo bám sát các quy chuẩn khắt khe. Khác với dải sản phẩm màn hình rời, dòng i3MZ sở hữu kiến trúc màn hình số hiển thị LED tích hợp trực tiếp trên khối thân máy (Built-in Display Type). Thiết bị được trang bị bộ vi xử lý trung tâm MCU lõi kép hiệu năng cao, cho phép lấy mẫu và tính toán chính xác trị số dòng điện tải thực tế của 3 pha và dòng rò vi sai bám tải theo thời gian thực.

Sản phẩm sở hữu đặc trưng cơ khí dạng đấu dây điều khiển nhị thứ tập trung ở phía đáy (Bottom Connection), đi cùng cấu hình mạch lực nhận dạng dòng điện đặc thù loại A. Điểm đắt giá tạo nên sự khác biệt cốt lõi của mã sản phẩm này nằm ở hệ thống tiếp điểm ngõ ra logic dạng 2A (Hệ thống 2 tiếp điểm thường mở – 2 NO) hoàn toàn độc lập và tách biệt dòng mạch. Thiết kế này mang lại giải pháp linh hoạt vượt trội cho các kỹ sư khi triển khai sơ đồ mạch nhị thứ, tối ưu hóa không gian tủ, mang lại bố cục tinh gọn và bền bỉ bám sàn nhà xưởng.

Ý nghĩa chi tiết cấu trúc mã hàng i3MZ-WRABHZ (Intelligent Built-in Display – Contact 2A)

Để bẻ khóa cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã i3MZ-WRABHZ được bóc tách chi tiết như sau:

• i3MZ (Intelligent Digital Earth Fault Motor Protection Relay with Built-in Display): Dòng rơ le bảo vệ động cơ thông minh tích hợp gác cổng dòng rò chạm đất thông qua cảm biến ZCT ngoại vi, thiết kế màn hình hiển thị số LED trực tiếp trên thân máy, hỗ trợ kết nối IoT cao cấp.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua phần mềm bám máy, đáp ứng trực tiếp dải công suất motor lớn trực tiếp mà không cần CT phụ).

• A (Current Transformer type A & Contact 2A Layout): Cấu hình ngõ vào nhận tín hiệu dòng điện trực tiếp đặc thù loại A, tích hợp cấu trúc ngõ ra logic gồm 2 Tiếp điểm thường mở (2 NO) biệt lập chuyên dụng.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), lý tưởng cho màng mạch nhị thứ an toàn sinh mạng nghiêm ngặt.

• H (Bottom Connection Layout): Ký hiệu phần cứng quy định cấu trúc cơ khí phân tách: Toàn bộ hệ thống domino kẹp vít dây nhị thứ được bố trí gọn gàng ở phía đáy thiết bị (Bottom Connection) để chạy thẳng xuống máng cáp nhựa dọc, tối ưu hóa không gian tủ.

• Z (Modbus RTU Communication / ZCT): Khẳng định tính năng bảo vệ dòng rò kết nối trực tiếp với biến dòng ZCT rời của hãng, đồng thời tích hợp cổng truyền thông RS-485 Modbus RTU để số hóa dữ liệu bám máy.

Thông số kỹ thuật chi tiết dòng i3MZ-WRABHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le i3MZ tiếp điểm 2A nguồn 24V

1. Kiến trúc ngõ ra tiếp điểm 2A (2 NO) linh hoạt và biệt lập

Khác với cấu hình 1A1B thông thường, cấu trúc tiếp điểm 2A (2 NO độc lập) của i3MZ-WRABHZ mang lại lợi thế rất lớn cho các bài toán thiết kế mạch tự động hóa đan xen bám máy. Kỹ sư có thể quy hoạch một tiếp điểm thường mở (NO) tích hợp trực tiếp vào mạch tự giữ để đóng ngắt khởi động từ (Contactor). Tiếp điểm thường mở (NO) còn lại được cấp một dải nguồn hoàn toàn độc lập khác để đẩy tín hiệu trạng thái hoặc cảnh báo sự cố về các mô-đun Input của PLC hoặc kích hoạt hệ thống còi đèn bám sàn nhà xưởng mà không sợ xung đột dòng điện.

2. Màng bảo vệ vi sai dòng rò tối tân qua ZCT ngoài

Sự đắt giá của dòng i3MZ nằm ở màng bảo vệ vi sai chạm đất độ nhạy cao bám máy. Bằng cách kết nối đồng bộ với biến dòng ZCT ngoài, rơ le liên tục quét dải dòng rò vỏ do suy giảm cách điện cuộn dây motor. Thiết bị sẽ phát lệnh cắt mạch kịp thời hoặc đưa ra cảnh báo sớm trước khi sự cố leo thang thành chập cháy pha-đất, triệt tiêu nguy cơ hỏa hoạn nhà xưởng và rò điện gây nguy hiểm cho con người.

3. Cấu trúc đấu dây phía đáy (Bottom Connection) thẩm mỹ cao

Việc đưa toàn bộ hệ thống cầu đấu kẹp vít của mạch điều khiển nhị thứ và cổng truyền thông về phía đáy thân máy giúp các kỹ sư làm tủ điện dễ dàng định hình bó dây. Toàn bộ dây cáp điều khiển đi ra từ rơ le sẽ chạy thẳng tuột xuống máng nhựa dọc dưới đáy, giúp khoang nội thất tủ điện đạt độ thẩm mỹ tối cao, thoáng đãng, dễ dàng bảo trì thông mạch bám sàn và tối ưu hóa mật độ lắp đặt trên thanh ray DIN-rail.

4. Nguồn điều khiển 24V AC/DC an toàn sinh mạng tuyệt đối

Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao rò rỉ tại khoang tủ điều khiển – nơi con người trực tiếp thao tác cài đặt và kiểm tra thông số bám máy. Đây là tiêu chuẩn khắt khe bắt buộc tại các nhà máy liên doanh, nhà máy bán dẫn hoặc môi trường hóa chất ẩm ướt nhằm bảo vệ an toàn sinh mạng tuyệt đối cho đội ngũ kỹ sư bảo trì bám sàn.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng thông minh i3MZ-WRABHZ bản tiếp điểm 2A đấu đáy nguồn 24V an toàn là lựa chọn lý tưởng cho:

• Tủ điều khiển động cơ thông minh tích hợp PLC (Smart MCC & PLC Integration): Phù hợp cho cấu trúc các ngăn tủ điện yêu cầu ngõ ra tiếp điểm thường mở (NO) biệt lập để gửi tín hiệu số (Digital Input) về PLC, đồng thời đồng bộ hóa dữ liệu đo lường 3 pha và dòng rò thông qua truyền thông Modbus RTU về trung tâm.

• Hệ thống bơm, xử lý nước thải, trạm bơm chìm dải nguồn thấp: Nơi phụ tải làm việc trong điều kiện độ ẩm cao, việc chạy nguồn nuôi 24V áp thấp đảm bảo an toàn tuyệt đối, kết hợp với màng gác cổng dòng rò qua ZCT ngoài giúp chống rủi ro rò điện ra vỏ máy gây nguy hiểm bám sàn.

• Môi trường công nghiệp nặng yêu cầu độ bền cơ học vững chắc: Kết cấu cầu đấu kẹp vít bố trí phía đáy giúp cố định chắc chắn đầu dây, chống hiện tượng tuột lỏng dây do các xung lực cơ học từ sàn máy truyền vào tủ điện.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số i3MZ-WRABHZ Schneider (Bottom Connection – Tiếp điểm 2A – 24V) chính là giải pháp gác cổng động cơ toàn diện, an toàn và tối ưu thiết kế bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa cấu hình tiếp điểm 2A (2 NO) độc lập, màng gác cổng dòng rò ZCT tối tân, kết cấu đấu đáy Bottom Connection thẩm mỹ, màn hình hiển thị số LED tại chỗ trực quan cùng mạch nguồn 24V an toàn sinh mạng tuyệt đối, i3MZ-WRABHZ mang lại sự tin cậy đỉnh cao cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
