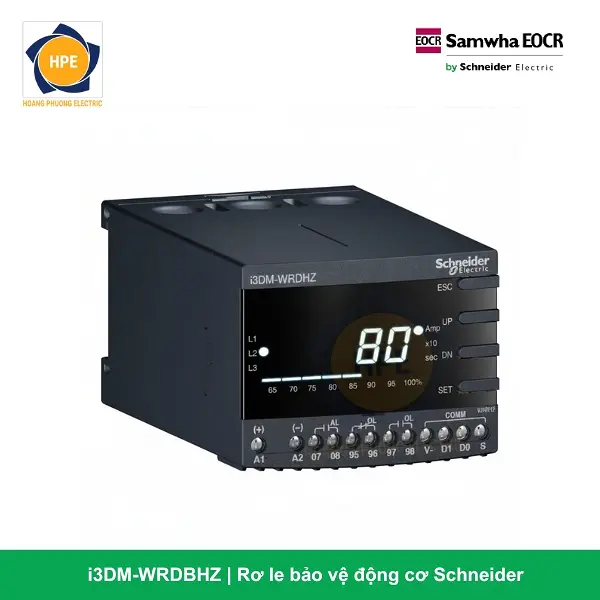

Rơ Le Bảo Vệ Động Cơ i3DM-WRDBHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3DM-WRDBHZ

Mã hàng i3DM-WRDBHZ là giải pháp gác cổng động cơ toàn diện thuộc phân khúc rơ le bảo vệ kỹ thuật số thông minh thế hệ mới dòng EOCR-i3DM do Schneider Electric nghiên cứu và phát triển bám sát các tiêu chuẩn công nghiệp hiện đại. Ký hiệu chữ “i” ở đầu định danh nhóm thiết bị Intelligent IoT, sẵn sàng cho các bài toán số hóa hạ tầng công nghiệp 4.0 bám sàn. Khác với các dòng màn hình tách rời, i3DM-WRDBHZ sở hữu màn hình hiển thị số LED tích hợp trực tiếp tại chỗ (Built-in Display Type) ngay trên khối thân máy, giúp liên tục cập nhật luân phiên giá trị Ampe tải lực thực tế của 3 pha mà không cần lắp đặt thêm đồng hồ đo dòng phụ trợ.

Về mặt cơ khí, sản phẩm sở hữu kết cấu phần cứng dạng cửa sổ xuyên tâm (Window Type) với các lỗ tâm biến dòng được đúc liền khối trên cơ thể máy, đi cùng cấu hình nhận dạng CT đặc thù loại D. Điểm đặc biệt của model này là việc quy hoạch toàn bộ hệ thống cầu đấu kẹp vít cho mạch điều khiển nhị thứ và tín hiệu ở phía đáy thiết bị (Bottom Connection). Thiết kế này hướng tới việc tối ưu hóa tính liên tục của mạch điện lực, loại bỏ hoàn toàn các nguy cơ lỏng ốc sinh nhiệt, đồng thời tạo ra bố cục đi dây tín hiệu cực kỳ tinh gọn và thẩm mỹ bám sàn phân xưởng.

Ý nghĩa chi tiết cấu trúc mã hàng i3DM-WRDBHZ (Intelligent IoT – Hole/Bottom Type)

Để bẻ khóa cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ và khắt khe của nhà sản xuất Schneider Electric, mã i3DM-WRDBHZ được bóc tách chi tiết như sau:

• i3DM (Intelligent Digital Motor Protection Relay with Built-in Display): Dòng rơ le bảo vệ động cơ kỹ thuật số thông minh thế hệ mới, trang bị cấu trúc màn hình hiển thị LED tích hợp cố định tại chỗ trên thân máy, hỗ trợ kết nối mạng IoT cao cấp.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức mở rộng vượt trội từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua hệ thống phím bấm mặt trước, đáp ứng linh hoạt nhiều dải công suất motor lớn trực tiếp mà không cần CT phụ).

• D (Current Transformer type D): Cấu hình ngõ vào nhận tín hiệu dòng điện tải lực trực tiếp đặc thù loại D, tối ưu hóa độ chính xác lấy mẫu dòng và lọc nhiễu sóng hài bám máy.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), lý tưởng cho màng mạch nhị thứ an toàn sinh mạng nghiêm ngặt.

• H (Hole / Bottom Layout): Ký hiệu phần cứng quy định cấu trúc cơ khí kết hợp: Mạch lực đi qua lỗ xuyên tâm (Hole/Window Type) chống move điện, kết hợp với các cầu đấu dây nhị thứ được bố trí ở phía đáy thiết bị (Bottom Connection) để gom dây cáp điều khiển chạy thẳng xuống máng nhựa dọc.

• Z (Modbus Communication): Tích hợp sẵn cổng truyền thông nối tiếp RS-485 giao thức Modbus RTU tiêu chuẩn tốc độ cao, sẵn sàng đưa thiết bị vào kiến trúc quản lý năng lượng và nhà máy số.

Thông số kỹ thuật chi tiết dòng i3DM-WRDBHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le i3DM đấu đáy nguồn 24V

1. Kết cấu Window Type xuyên tâm triệt tiêu hoàn toàn điểm move điện

Kiểu kết cấu lỗ xuyên tâm Window loại bỏ hoàn toàn cấu trúc domino kẹp vít mạch lực kẹp răng truyền thống. Dây cáp động lực đi thẳng từ khởi động từ xuyên qua lòng thiết bị đến thẳng motor, hạn chế tối đa nguy cơ lỏng ốc vít sinh nhiệt (move điện) do rung động tuần hoàn cơ khí gây ra. Giải pháp này giúp đảm bảo mạch lực luôn thông suốt, triệt tiêu rủi ro phóng điện hồ quang gây cháy nổ tủ điện bám máy.

2. Cấu trúc đấu dây phía đáy (Bottom Connection) tinh gọn nội thất tủ

Việc đưa toàn bộ hệ thống cầu đấu kẹp vít của mạch điều khiển nhị thứ và cổng truyền thông về phía dưới đáy thân máy giúp các kỹ sư làm tủ điện dễ dàng định hình bó dây. Toàn bộ dây cáp điều khiển đi ra từ rơ le sẽ chạy thẳng tuột xuống máng nhựa dọc, kết hợp màn hình hiển thị LED tại chỗ liên tục luân phiên hiển thị thông số, giúp khoang nội thất tủ điện đạt độ thẩm mỹ tối cao và dễ dàng đo thông mạch bảo trì bám sàn.

3. Mạch nguồn điều khiển 24V AC/DC siêu an toàn cho kỹ sư vận hành

Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao rò rỉ tại khoang tủ điều khiển – nơi con người trực tiếp thao tác cài đặt và kiểm tra thông số. Đây là tiêu chuẩn bắt buộc đối với các nhà máy sản xuất hiện đại nhằm bảo vệ an toàn tuyệt đối tính mạng cho kỹ sư vận hành và công nhân bảo trì khi thao tác thiết lập thông số trực tiếp bám máy.

4. Số hóa hạ tầng qua truyền thông Modbus RTU mạnh mẽ

Sở hữu cổng truyền thông công nghiệp RS-485 tiêu chuẩn, rơ le có khả năng đồng bộ liên tục toàn bộ dữ liệu đo lường phụ tải, trạng thái vận hành và nhật ký lỗi về phòng điều khiển trung tâm (SCADA/HMI). Đây là nền tảng cốt lõi giúp các doanh nghiệp xây dựng hệ thống bảo trì dự đoán (Predictive Maintenance), phát hiện sớm các bất thường của động cơ trước khi xảy ra hư hỏng kịch khung bám sàn.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng thông minh i3DM-WRDBHZ bản lỗ xuyên tâm đấu đáy nguồn 24V an toàn là lựa chọn lý tưởng cho:

• Tủ điều khiển động cơ thông minh IoT cao cấp (Smart MCC Hole/Bottom Layout): Thích hợp cho cấu trúc các tủ điện MCC yêu cầu mật độ thiết bị bố trí khoa học, đi dây điều khiển tinh gọn bám theo máng nhựa dọc đáy tủ, hiển thị thông số LED tại chỗ trực quan và tích hợp hệ thống số hóa dữ liệu nhà máy qua Modbus.

• Hệ thống bơm, xử lý nước thải, trạm bơm chìm dải nguồn thấp: Nơi phụ tải làm việc trong điều kiện độ ẩm cao, việc chạy nguồn nuôi 24V áp thấp đảm bảo an toàn tuyệt đối cho hệ thống mạch điều khiển mạch nhị thứ bám sàn.

• Môi trường công nghiệp nặng có độ rung chấn tuần hoàn: Kết cấu cầu đấu kẹp vít bố trí phía đáy giúp cố định chắc chắn đầu dây, kết hợp lỗ luồn cáp lực xuyên tâm đúc khối giúp chống chịu xung lực cơ học cực tốt từ sàn máy truyền vào tủ điện.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số i3DM-WRDBHZ Schneider (Bottom Connection – Window Type – 24V) chính là giải pháp gác cổng động cơ toàn diện, an toàn và tối ưu thiết kế bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa kết cấu xuyên tâm Window chống move rủi ro mạch lực, cấu trúc terminal đấu đáy tinh gọn thẩm mỹ, màn hình hiển thị số LED tại chỗ trực quan, dải dòng rộng 0.5-60A, dải nguồn 24V an toàn sinh mạng cùng cổng truyền thông Modbus RTU mạnh mẽ, i3DM-WRDBHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
