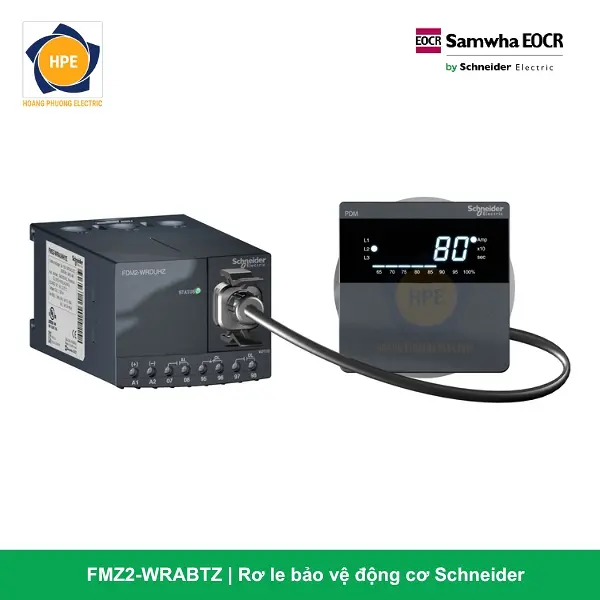

Rơ Le Bảo Vệ Động Cơ FMZ2-WRABTZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh FMZ2-WRABTZ

Mã hàng FMZ2-WRABTZ thuộc phân khúc rơ le thông minh thế hệ mới dòng EOCR-FMZ2 do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn kỹ thuật khắt khe của hệ thống tự động hóa công nghiệp. Thiết bị sử dụng bộ vi xử lý trung tâm MCU hiệu năng cao kết hợp với màn hình hiển thị số trực quan ở mặt trước, cho phép liên tục giám sát trực tiếp trị số dòng điện tải 3 pha và dòng rò vi sai bám tải theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu kết cấu phần cứng dạng kết nối Terminal bắt vít (Terminal Type). So với kết cấu xuyên tâm hay kết nối đáy, dòng Terminal bắt vít kẹp răng kiên cố mang lại liên kết cơ học cực kỳ chắc chắn cho hệ thống dây mạch lực và mạch nhị thứ. Thiết kế này giúp mối nối sau khi bấm cốt (cosse) được siết chặt tuyệt đối, chịu được các lực rung chấn cơ học tuần hoàn bám sàn tủ mà không lo lỏng lẻo hay phát sinh nhiệt (move) theo thời gian.

Ý nghĩa chi tiết cấu trúc mã hàng FMZ2-WRABTZ (Terminal Type – 24V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã FMZ2-WRABTZ bản kết nối Terminal được bóc tách như sau:

• FMZ2 (Digital Earth Fault Motor Protection Relay): Dòng rơ le bảo vệ động cơ kỹ thuật số đa chức năng thế hệ mới, tối ưu hóa thuật toán bảo vệ động cơ và gác cổng dòng rò/chạm đất nâng cao kết hợp màn hình hiển thị số trực quan.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức rộng từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn, đáp ứng linh hoạt nhiều dải công suất motor mà không cần bộ biến dòng CT phụ).

• A (Current Transformer type): Kết nối nhận tín hiệu dòng điện trực tiếp bám tải lực ổn định và chính xác.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), phù hợp tuyệt đối cho môi trường đặc thù yêu cầu màng an toàn sinh mạng nghiêm ngặt.

• T (Terminal Connection): Quy định kiểu thiết kế phần cứng dạng cầu đấu kẹp vít cố định (Terminal) cho các đường dây kết nối, gia tăng tối đa độ kiên cố cơ học.

• Z (Modbus RTU Communication / Ground Fault): Khẳng định tính năng gác cổng dòng rò chạm đất kết nối trực tiếp với biến dòng ZCT ngoài, đồng thời tích hợp sẵn cổng truyền thông RS-485 giao thức Modbus RTU để số hóa dữ liệu về hệ thống quản lý năng lượng PMS hoặc SCADA nhà máy.

Thông số kỹ thuật chi tiết dòng FMZ2-WRABTZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le FMZ2 Terminal nguồn 24V

1. Kết cấu Terminal Connection chống lỏng ốc, move điện

Kiểu kết nối Terminal bắt vít mang lại độ bền bỉ và ổn định cơ học vượt trội. Hệ thống ren vít thép chịu lực giúp ép chặt các đầu cốt dây điện động lực và dây tín hiệu. Thiết kế này giúp loại bỏ hoàn toàn các rủi ro tuột dây do xung lực rung chấn của các động cơ công suất lớn truyền tới bệ tủ, đảm bảo màng tiếp xúc điện liên tục bám sàn.

2. Mạch nguồn điều khiển 24V AC/DC siêu an toàn

Thiết kế sử dụng dải nguồn áp thấp 24V AC/DC loại bỏ triệt để các nguy cơ rò điện áp cao ra vỏ tủ hoặc mặt nút nhấn – nơi kỹ sư và công nhân trực tiếp thao tác vận hành hàng ngày. Đây là giải pháp phần cứng tối ưu được các nhà máy khuyên dùng nhằm tuân thủ nghiêm ngặt các quy định về an toàn lao động quốc tế.

3. Khóa mã lỗi thông minh (Trip Cause Memory)

Khi phát hiện sự cố (như kẹt roto, mất pha hoặc rò điện chạm đất), FMZ2-WRABTZ lập trình ngắt tiếp điểm điều khiển tủ điện đồng thời lưu giá trị dòng lỗi chính xác vào bộ nhớ. Kỹ sư chỉ cần kiểm tra mã hiển thị trên màn hình LED/LCD mặt trước để bắt bệnh sự cố ngay lập tức mà không cần đo đạc phỏng đoán thủ công bám sàn.

4. Kết nối số hóa hệ thống mạng Modbus RTU

Tích hợp sẵn cổng truyền thông nối tiếp RS-485 Modbus RTU giúp rơ le sẵn sàng tham gia vào mô hình nhà máy số thông minh. Mọi thông số dòng điện 3 pha, cài đặt thông số bảo vệ, và trạng thái rò điện được đẩy liên tục về phòng điều khiển giám sát từ xa (SCADA), giảm thiểu tối đa thời gian dừng máy vô cớ.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng tích hợp dòng rò FMZ2-WRABTZ bản kết nối Terminal nguồn 24V là linh kiện gác cổng lý tưởng cho:

• Hệ thống tải nặng có môi trường rung chấn cao: Máy nghiền, máy sàng quặng, băng tải xích công nghiệp, quạt ly tâm công suất lớn… những nơi cần kết cấu kẹp vít Terminal kiên cố chống rung lắc.

• Hệ thống bơm chìm, xử lý nước thải, môi trường độ ẩm cao: Nơi cách điện của motor rất dễ bị suy giảm sinh dòng rò lớn bám vỏ máy, bắt buộc sử dụng nguồn an toàn áp thấp 24V và màng giám sát rò qua ZCT ngoài bảo vệ sinh mạng.

• Tủ điều khiển động cơ thông minh cao cấp (Smart MCC Terminal Layout): Phù hợp cho cấu trúc tủ điện công nghiệp hiện đại yêu cầu mật độ thiết bị kiên cố, bấm cốt chuyên nghiệp và đồng bộ hóa truyền thông Scada toàn diện.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số FMZ2-WRABTZ Schneider (Terminal Type – 24V) chính là giải pháp bảo vệ phụ tải thông minh, kiên cố và an toàn bậc nhất bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa kết cấu Terminal kẹp vít kiên cố, màn hình hiển thị số trực quan, dải dòng rộng 0.5-60A, màng bảo vệ dòng rò ZCT tối tân, dải nguồn dải thấp 24V an toàn cùng cổng truyền thông Modbus RTU mạnh mẽ, FMZ2-WRABTZ mang lại sự an tâm tuyệt đối và bảo vệ vững chắc cho hệ thống thiết bị của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
