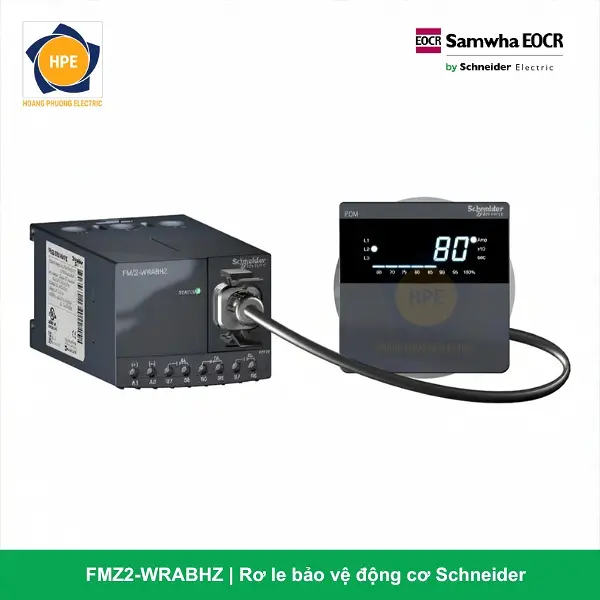

Rơ Le Bảo Vệ Động Cơ FMZ2-WRABHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh FMZ2-WRABHZ

Mã hàng FMZ2-WRABHZ thuộc phân khúc rơ le thông minh thế hệ mới dòng EOCR-FMZ2 do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn kỹ thuật khắt khe của hệ thống tự động hóa công nghiệp. Thiết bị kết hợp với bộ vi xử lý trung tâm MCU hiệu năng cao và màn hình hiển thị số trực quan ở mặt trước để giám sát liên tục dải thông số dòng điện 3 pha và dòng rò bám tải theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu thiết kế phần cứng dạng kết nối đáy (Bottom Connection). Toàn bộ các đầu cực kết nối cáp mạch nhị thứ, dây nhận tín hiệu vi sai từ biến dòng rò ZCT ngoài và cổng truyền thông RS-485 được bố trí dạng domino kẹp vít kiên cố gọn gàng ở phía dưới thân máy. Cấu trúc này giúp kỹ sư đấu nối dễ dàng gom luồn dây chạy dọc theo máng cáp nhựa, tối ưu hóa không gian khoang tủ điện và tăng tính thẩm mỹ cơ học bám tủ MCC.

Ý nghĩa chi tiết cấu trúc mã hàng FMZ2-WRABHZ (Bottom Connection – 24V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã FMZ2-WRABHZ bản kết nối đáy được bóc tách như sau:

• FMZ2 (Digital Earth Fault Motor Protection Relay): Dòng rơ le bảo vệ động cơ kỹ thuật số đa chức năng thế hệ mới, tối ưu hóa thuật toán bảo vệ động cơ và gác cổng dòng rò/chạm đất nâng cao kết hợp màn hình hiển thị số.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức rộng từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt và chỉnh số tuyến tính cực kỳ mịn qua các phím bấm mặt trước).

• A (Current Transformer type): Kết nối nhận tín hiệu dòng điện tải lực trực tiếp ổn định và chính xác.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), phù hợp tuyệt đối cho môi trường đặc thù yêu cầu màng an toàn sinh mạng nghiêm ngặt.

• H (Bottom Connection): Ký hiệu phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị (Bottom-connected type), tối ưu hóa sơ đồ chạy dây nhị thứ dọc tủ điện.

• Z (Modbus RTU Communication / Ground Fault): Khẳng định tính năng gác cổng dòng rò chạm đất kết nối trực tiếp với biến dòng ZCT ngoài, đồng thời tích hợp sẵn cổng truyền thông RS-485 giao thức Modbus RTU để số hóa dữ liệu về hệ thống điều khiển trung tâm SCADA.

Thông số kỹ thuật chi tiết dòng FMZ2-WRABHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le FMZ2 kết nối đáy nguồn 24V

1. Kiểu dáng Bottom Connection sắp xếp dây tinh gọn

Thiết kế bố trí toàn bộ hệ thống cầu đấu dây nhị thứ và cổng tín hiệu về một phía dưới đáy thân máy (Bottom Connection) mang lại lợi thế cơ học rất lớn. Cáp điều khiển từ rơ le được gom gọn và đi thẳng tuột xuống máng cáp nhựa chạy dọc, giúp khoang tủ điện trở nên ngăn nắp, thoáng đãng, dễ dàng kiểm tra đo thông mạch và bảo trì bám sàn.

2. Mạch nguồn điều khiển 24V AC/DC siêu an toàn

Thiết kế sử dụng dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về rò rỉ điện áp cao (220V) ra mặt cánh cửa tủ điện – nơi con người trực tiếp thao tác bấm nút. Đây là tiêu chuẩn kỹ thuật bắt buộc đối với các nhà máy sản xuất hiện đại nhằm bảo vệ an toàn tuyệt đối tính mạng cho kỹ sư vận hành bám sàn nhà xưởng.

3. Số hóa màng giám sát 3 pha và dòng rò trực quan

Màn hình tích hợp trên thân máy liên tục hiển thị luân phiên giá trị dòng điện chạy trên cả 3 pha và trị số dòng rò bám tải. Khi có sự cố ngắt mạch xảy ra, màn hình sẽ khóa hiển thị chính xác nguyên nhân lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha, GF – Dòng rò chạm đất…) cùng giá trị dòng lỗi gần nhất được lưu trong bộ nhớ (Trip Cause Memory), giúp kỹ sư chẩn đoán sự cố siêu tốc bám sàn.

4. Giao thức truyền thông Modbus RTU mạnh mẽ

Toàn bộ dữ liệu vận hành từ trạng thái tải, thông số Ampere thực tế của động cơ cho đến lịch sử cảnh báo lỗi đều được số hóa theo thời gian thực và đẩy về máy tính giám sát thông qua cổng truyền thông mạng RS-485 Modbus RTU tích hợp, sẵn sàng kết nối vào hệ thống SCADA/PMS tổng của nhà máy.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng tích hợp dòng rò FMZ2-WRABHZ bản kết nối đáy nguồn 24V là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển động cơ thông minh cao cấp (Smart MCC Bottom Connection Layout): Thích hợp cho cấu trúc tủ điện thông minh hiện đại yêu cầu mật độ thiết bị bố trí khoa học, đi dây điều khiển tinh gọn bám theo máng nhựa dọc đáy tủ.

• Hệ thống bơm chìm, xử lý nước thải, môi trường ẩm ướt: Nơi phụ tải làm việc trong điều kiện độ ẩm cao, nguy cơ tổn hao cách điện sinh dòng rò vỏ lớn, bắt buộc phải dùng nguồn điều khiển áp thấp 24V an toàn sinh mạng nghiêm ngặt và gác cổng dòng rò qua ZCT ngoài bám sàn.

• Hệ thống quạt hút thông gió hầm lò, băng tải nhà máy: Các phụ tải hoạt động liên tục chu kỳ dài, yêu cầu màng giám sát độ lệch pha dòng tải cực kỳ nghiêm ngặt và lưu trữ dữ liệu truyền thông từ xa bám máy.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số FMZ2-WRABHZ Schneider (Bottom Connection – 24V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tinh gọn bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa kết cấu đấu dây đáy tinh gọn, hiển thị số sắc nét, dải dòng rộng 0.5-60A, màng bảo vệ dòng rò ZCT tối tân, dải nguồn 24V an toàn sinh mạng cùng cổng truyền thông Modbus RTU mạnh mẽ, FMZ2-WRABHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
