Rơ le Bảo Vệ Động Cơ EOCR-FDM2 Schneider

Giới thiệu về rơ le bảo vệ động cơ EOCR-FDM2 Schneider

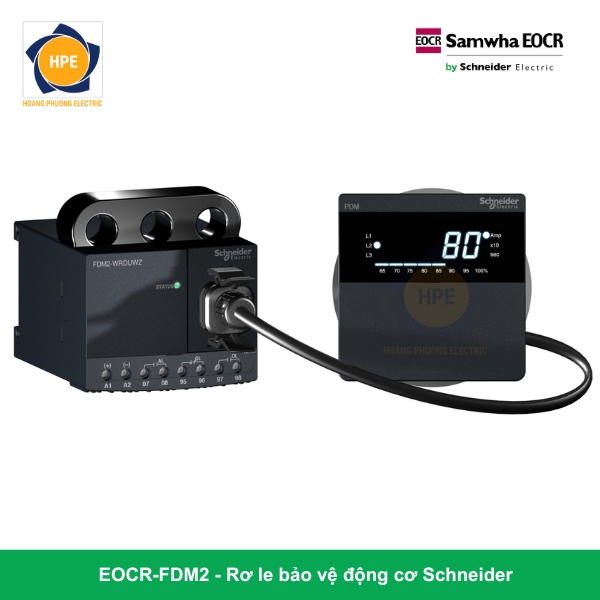

Rơ le EOCR-FDM2 là một trong những dòng thiết bị bảo vệ động cơ bằng vi xử lý thuộc phân khúc cao cấp nhất của hãng Schneider Electric. Điểm cốt lõi tạo nên sự khác biệt của cấu hình này nằm ở thiết kế tách rời: trong khi thân rơ le (chứa mạch lực và bộ vi xử lý MCU) được gá lắp an toàn trên thanh Din-rail phía trong tủ điện, thì mặt hiển thị màn hình LED số và phím bấm cài đặt được đưa ra ngoài dán bám trên cánh cửa tủ. Sự đột phá cơ khí này biến EOCR-FDM2 thành một trung tâm giám sát năng lượng mặt tiền, cho phép kỹ sư theo dõi dòng tải 3 pha liên tục mà không cần can thiệp sâu vào bên trong khoang tủ điện lực.

Về mặt hiệu năng, EOCR-FDM2 hoạt động dựa trên bộ não vi xử lý mạnh mẽ áp dụng thuật toán tính toán giá trị hiệu dụng thực (True RMS). Thiết bị đóng vai trò là lá chắn an toàn tối cao đầu nguồn, có khả năng đo quét, phân tích và ngăn chặn tức thời 7 loại sự cố dòng điện nguy hiểm đối với động cơ bao gồm: quá dòng (quá tải), thiếu dòng (chạy khô), mất pha, lệch pha, ngược trình tự pha, kẹt roto và quá dòng khi khởi động. Với độ bền công nghiệp vượt trội, EOCR-FDM2 là mảnh ghép không thể thiếu trong các hệ thống tủ điện MCC điều khiển động cơ công suất lớn tại các nhà máy hiện đại.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-FDM2

Để nắm rõ thông số cấu hình phần cứng bám theo tiêu chuẩn phân loại của Schneider Electric, chúng ta giải mã các ký tự như sau:

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện / động cơ công nghệ điện tử kỹ thuật số.

• FD (Flush Mounting / Display Detachable): Thiết kế cấu hình cao cấp với màn hình LED hiển thị số rời, kết nối với thân máy qua cáp kết nối RJ45 cách điện bám cánh tủ.

• M2 (Dải dòng 60A / Nguồn dải rộng): Định nghĩa cấu hình dòng nâng cấp, cho phép đo lường và luồn dây trực tiếp dải rộng từ 0.5A đến 60A qua thân máy (không cần CT phụ dải dưới 60A), đồng thời tích hợp mạch nguồn nuôi dải rộng (Free Voltage).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-FDM2 Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-FDM2

1. An toàn tuyệt đối cho người vận hành (Chống phóng điện hồ quang)

Trong môi trường công nghiệp, việc mở cửa tủ điện lực khi hệ thống đang vận hành luôn tiềm ẩn rủi ro phóng điện hồ quang (Arc Flash) vô cùng nguy hiểm. Nhờ thiết kế màn hình rời kết nối qua cáp mạng RJ45 của EOCR-FDM2, người thợ vận hành có thể cài đặt thông số, kiểm tra dòng tải 3 pha hoặc nhấn nút Reset lỗi trực tiếp từ phía ngoài cánh tủ điện mà không cần mở cửa tủ, bảo vệ an toàn tính mạng tối đa.

2. Dải đo lực trực tiếp lên tới 60A tinh gọn không gian

Khác với các dòng rơ le thông thường bị giới hạn dải dòng trực tiếp thấp (thường chỉ 5A hoặc 40A), EOCR-FDM2 cho phép luồn thẳng dây động cơ công suất trung bình qua thân máy với dòng tải tối đa lên tới 60A. Ưu điểm này giúp lược bỏ hoàn toàn các bộ biến dòng phụ cồng kềnh, giúp khoang tủ điện nhị thứ trở nên thông thoáng và tiết kiệm chi phí vật tư.

3. Thuật toán True RMS loại bỏ 100% tình trạng báo lỗi giả

Khi động cơ vận hành thông qua các bộ Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ sinh ra một lượng lớn nhiễu sóng hài bậc cao làm bóp méo dạng sóng. Bộ vi xử lý của EOCR-FDM2 ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong motor, triệt tiêu hoàn toàn hiện tượng nhảy lỗi giả gây dừng máy vô lý.

4. Quản lý sự cố thông minh với bộ nhớ lưu lịch sử Trip

Khi xảy ra hiện tượng ngắt mạch, màn hình bám mặt tủ sẽ nhấp nháy khóa ký hiệu lỗi trực quan (ví dụ: oL báo quá tải, PF báo mất pha, UL báo chạy khô sụt dòng). Thiết bị cho phép kỹ sư cơ điện truy xuất nhanh 3 lịch sử lỗi gần nhất kèm theo thông số dòng điện chính xác tại thời điểm xảy ra sự cố, giúp việc “bắt bệnh” lưới điện trở nên dễ dàng và nhanh chóng hơn bao giờ hết.

Ứng dụng thực tế

Rơ le bảo vệ động cơ màn hình rời EOCR-FDM2 là giải pháp an toàn cao cấp chuyên dụng cho:

• Hệ thống tủ điều khiển động cơ tập trung (Tủ MCC): Giám sát cụm bơm tăng áp tòa nhà, hệ thống trạm bơm PCCC cứu hỏa, cụm bơm chìm nước thải công nghiệp.

• Hệ thống điều hòa trung tâm & Xử lý không khí: Bảo vệ tháp giải nhiệt Chiller, quạt hút ly tâm công suất lớn trong các nhà máy dược phẩm, phòng sạch, tòa nhà chung cư.

• Hệ thống truyền động và cơ khí hạng nặng: Dây chuyền băng tải dài, gàu tải nâng hạ, máy nghiền vật liệu xây dựng, máy đùn áp lực ngành nhựa.

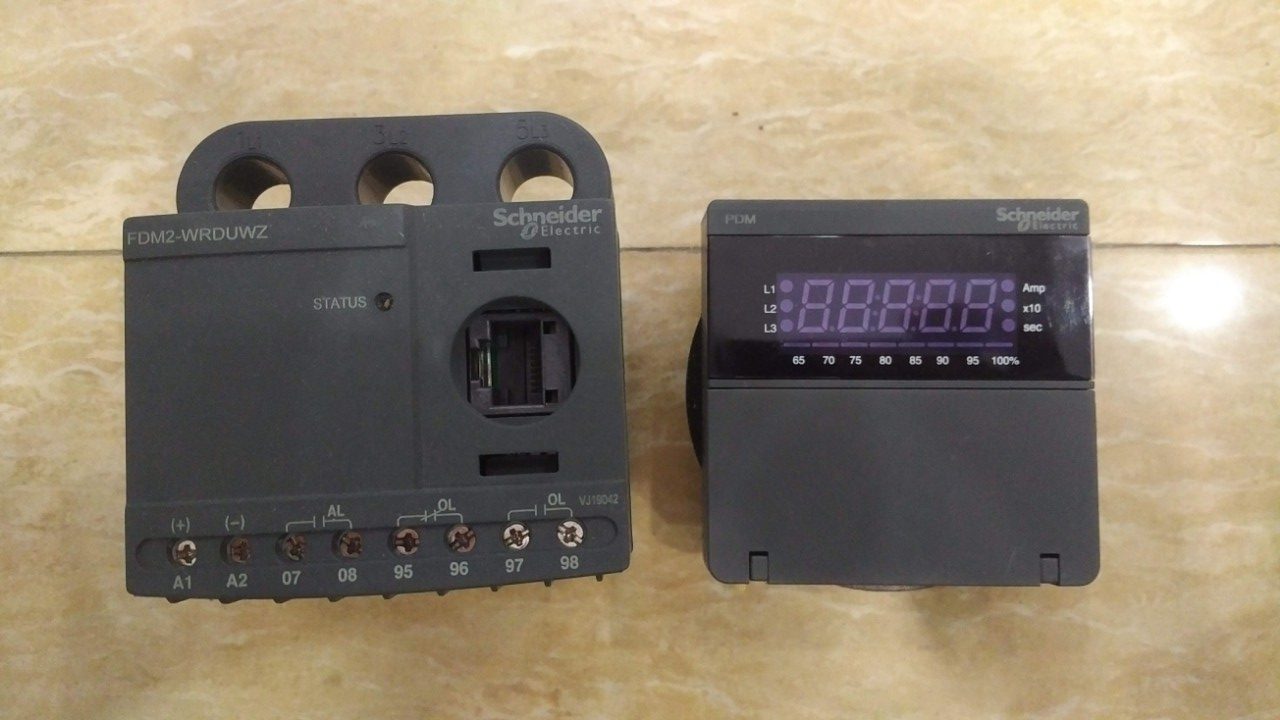

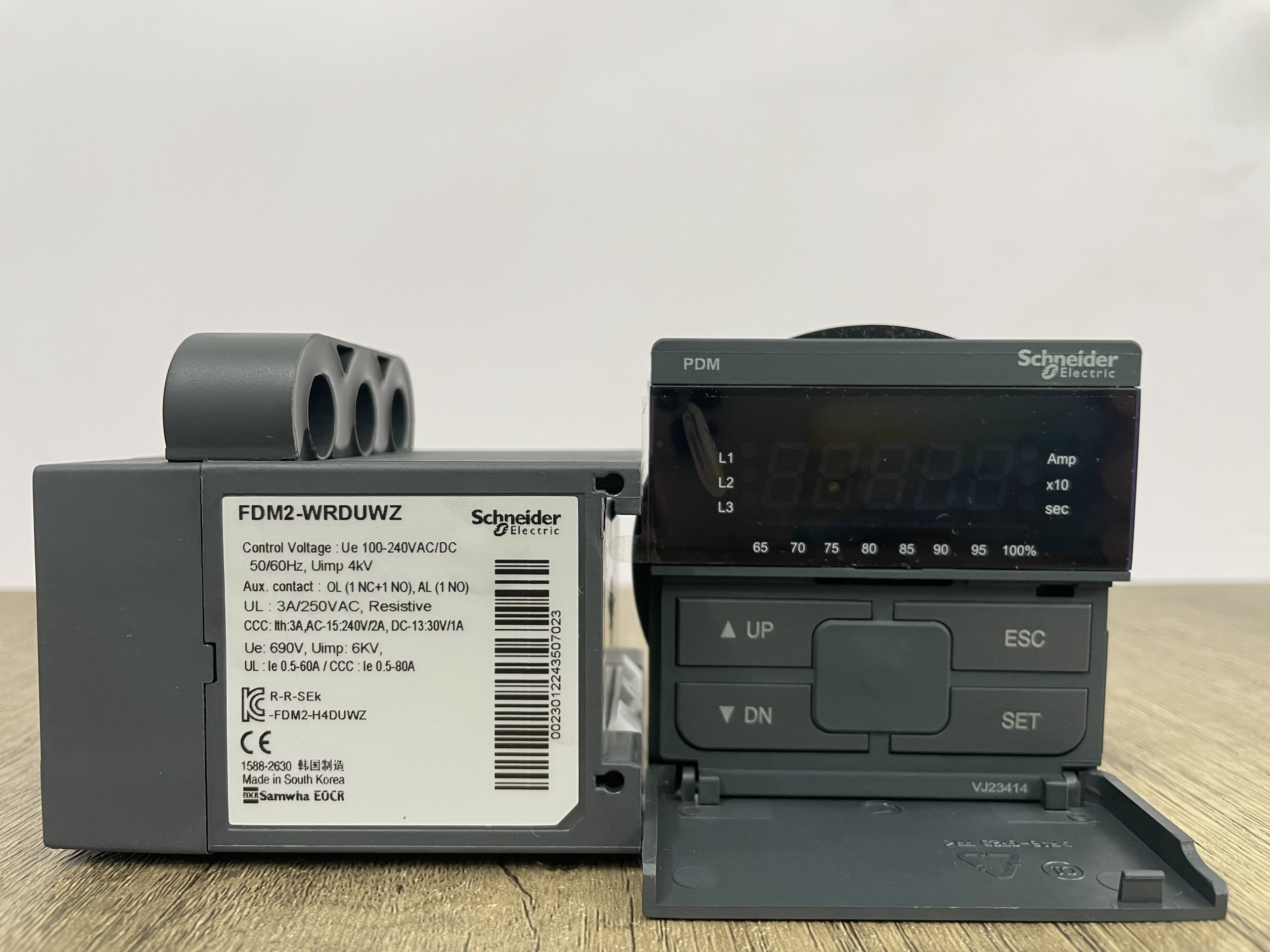

Hình ảnh thực tế rơ le bảo vệ động cơ kỹ thuật số EOCR-FDM2 Schneider

Kết luận

Rơ le bảo vệ động cơ kỹ thuật số EOCR-FDM2 Schneider đại diện cho tiêu chuẩn bảo vệ an toàn và hiện đại của hệ thống tủ điện thế hệ mới. Sự kết hợp hoàn hảo giữa công nghệ đo True RMS siêu chính xác, dải dòng trực tiếp lên tới 60A và kết cấu màn hình số rời bám cánh tủ an toàn giúp EOCR-FDM2 trở thành sự đầu tư thông minh, che chở toàn diện cho hệ thống motor đắt tiền của nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
