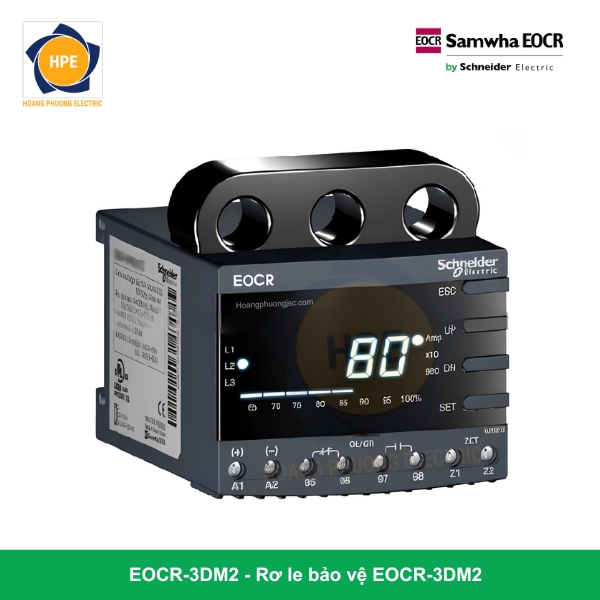

Rơ le Bảo Vệ Động Cơ EOCR-3DM2 Schneider

Giới thiệu về rơ le bảo vệ động cơ EOCR-3DM2 Schneider

Rơ le EOCR-3DM2 là dòng thiết bị bảo vệ động cơ bằng vi xử lý thế hệ mới, được phát triển nhằm tối ưu hóa tính năng hiển thị trực quan và nâng cấp dải dòng chịu tải trực tiếp so với dòng 3DE cũ. Điểm đặc trưng của mã hàng này là thiết kế màn hình LED số 7 đoạn gắn liền ngay trên thân máy, hoạt động như một trung tâm đo lường nhỏ gọn. Thiết bị liên tục quét, số hóa và hiển thị chính xác giá trị điện áp hoặc dòng điện thực tế của phụ tải, giúp kỹ sư cơ điện kiểm soát lưới điện một cách minh bạch mà không cần lắp thêm các bộ đồng hồ đo kìm cơ cồng kềnh.

Về mặt công nghệ, EOCR-3DM2 được tích hợp bộ vi xử lý trung tâm mạnh mẽ, ứng dụng thuật toán đo giá trị hiệu dụng thực (True RMS). Thiết bị đóng vai trò là “lá chắn” toàn diện từ thượng nguồn, có khả năng phát hiện siêu tốc và ngăn chặn mọi sự cố nguy hiểm đối với động cơ 3 pha như quá tải, sụt dòng chạy khô, mất pha, đảo pha hay lệch pha. Nhờ độ bền bỉ đạt tiêu chuẩn công nghiệp nặng, EOCR-3DM2 hiện là lựa chọn hàng đầu trong các tủ điện điều khiển tổng của nhà máy, xí nghiệp và các tòa nhà thông minh.

Ý nghĩa chi tiết cấu trúc mã hàng EOCR-3DM2

Để hiểu rõ cấu hình phần cứng bám theo tiêu chuẩn phân loại của Schneider Electric, chúng ta giải mã các ký tự như sau:

• EOCR (Electronic Overcurrent Relay): Rơ le bảo vệ dòng điện/động cơ công nghệ điện tử.

• 3D (3-Phase Digital / Display): Thiết bị giám sát hệ thống 3 pha và tích hợp màn hình hiển thị số trên mặt máy.

• M2 (Dải dòng 60A / Nguồn dải rộng): Định nghĩa cấu hình dòng nâng cấp, cho phép đo lường trực tiếp dải dòng rộng từ 0.5A đến 60A (thay vì tối đa 40A như dòng 3DE), đồng thời tích hợp mạch nguồn nuôi dải rộng (Free Voltage).

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3DM2 Series

Các ưu điểm công nghệ vượt trội của cấu hình EOCR-3DM2

1. Dải đo dòng lực mở rộng trực tiếp lên đến 60A

Khác với dòng EOCR-3DE chỉ giới hạn dòng trực tiếp ở mức 40A, dòng EOCR-3DM2 cho phép luồn trực tiếp dây động cơ có công suất lớn hơn qua 3 lỗ CT trên thân máy với dải dòng tối đa lên tới 60A. Điều này giúp giảm chi phí mua thêm CT phụ ngoài và tiết kiệm không gian đáng kể cho các tủ điện điều khiển động cơ trung bình.

2. Thuật toán True RMS loại bỏ 100% báo lỗi giả

Trong các nhà xưởng hiện đại sử dụng nhiều Biến tần (Inverter) và Khởi động mềm (Soft Starter), dạng sóng dòng điện luôn bị méo do nhiễu sóng hài bậc cao. Vi xử lý của EOCR-3DM2 ứng dụng thuật toán True RMS để tính toán chính xác trị số dòng điện thực tế, ngăn chặn triệt để tình trạng rơ le tác động nhảy nhầm làm gián đoạn dây chuyền sản xuất.

3. Bộ nhớ khóa mã lỗi và truy xuất lịch sử Trip thông minh

Khi xảy ra sự cố ngắt mạch, rơ le sẽ khóa màn hình và cho nhấp nháy ký hiệu lỗi rõ ràng (ví dụ: oL báo quá tải, PF báo mất pha, UL báo thiếu dòng). Thiết bị cho phép kỹ sư truy cập lại 3 lịch sử lỗi gần nhất kèm theo thông số dòng điện chính xác tại thời điểm bị ngắt, giúp thợ bảo trì bắt đúng bệnh để sửa chữa lưới điện cực nhanh.

4. Tính năng bảo vệ thiếu dòng (UL) chuyên trị chạy khô

Thiết bị giám sát và ngắt mạch an toàn khi dòng điện bám tải tụt sâu dưới mức nền (hiện tượng motor chạy rỗng do đứt băng tải, gãy cánh quạt, hoặc bơm nước bị mất nguồn nước/chạy khô). Tính năng này bảo vệ trục và phớt bơm không bị phá hủy do quá nhiệt, điều mà rơ le nhiệt cơ học truyền thống hoàn toàn bất lực.

Ứng dụng thực tế

Rơ le bảo vệ động cơ kỹ thuật số EOCR-3DM2 là chốt chặn an toàn tiêu chuẩn cho:

• Hệ thống bơm công nghiệp nặng: Bơm tăng áp tòa nhà, bơm chìm nước thải, trạm bơm cứu hỏa PCCC công suất lớn dải dòng dưới 60A.

• Hệ thống thông gió, xử lý không khí: Hệ thống quạt hút ly tâm công suất lớn, quạt tăng áp cầu thang tòa nhà chung cư, tháp giải nhiệt Chiller.

• Hệ thống cơ khí truyền động: Dây chuyền băng tải, gàu tải, máy nghiền, máy đùn nhựa công nghiệp (phát hiện lỗi kẹt cơ khí qua chế độ Stall hoặc đứt xích qua chế độ UL).

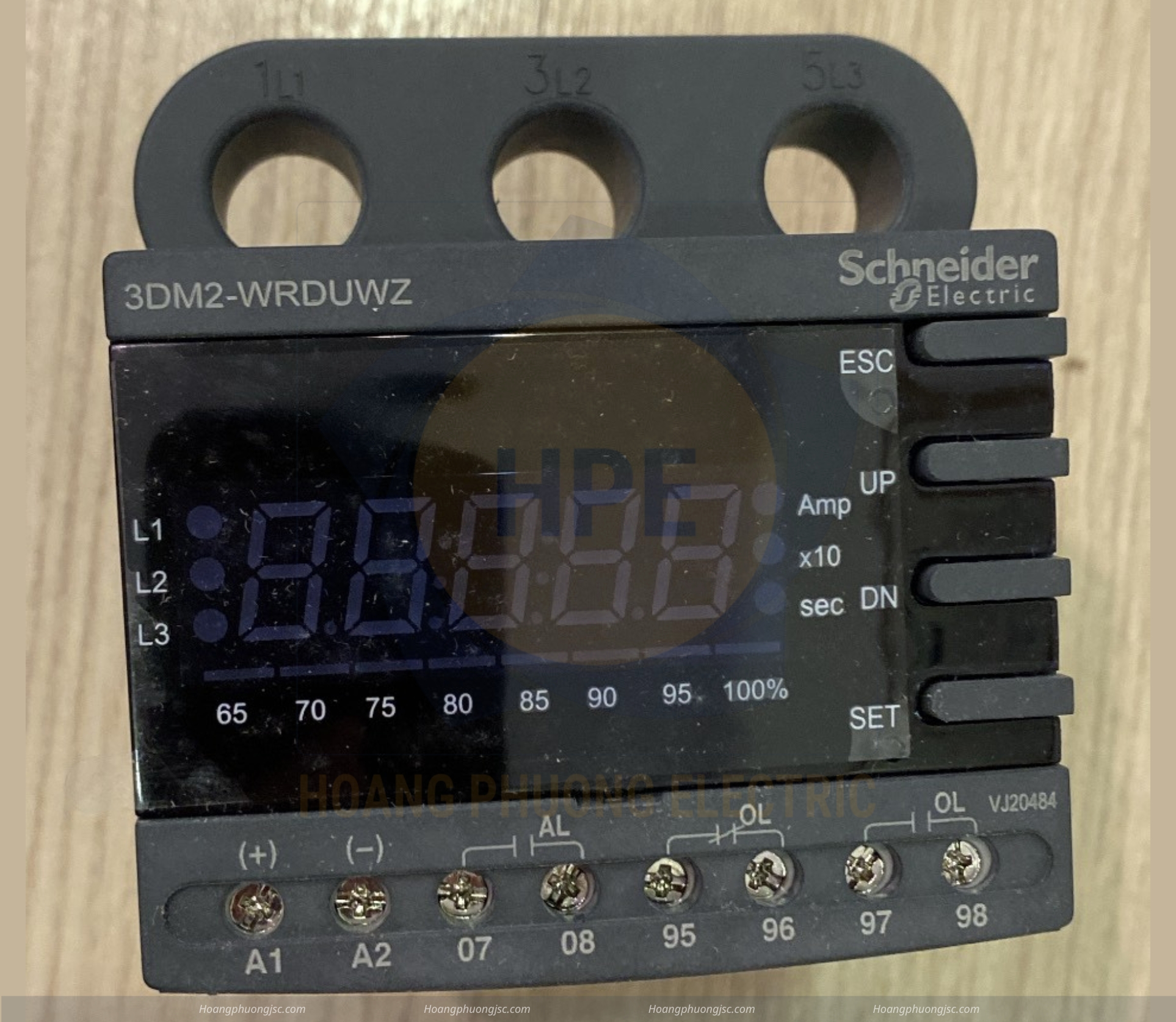

Hình ảnh thực tế rơ le điện tử 3DM2

Kết luận

Rơ le bảo vệ động cơ kỹ thuật số EOCR-3DM2 Schneider mang đến giải pháp bảo vệ toàn diện, mạnh mẽ và kinh tế nhờ dải dòng trực tiếp lên đến 60A và thuật toán đo True RMS siêu chính xác. Sở hữu cấu trúc thiết kế tích hợp hiển thị thông minh, EOCR-3DM2 chính là sự đầu tư dài hạn và đáng tin cậy để bảo vệ trọn vẹn tuổi thọ cho hệ thống motor công nghiệp của bạn.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
