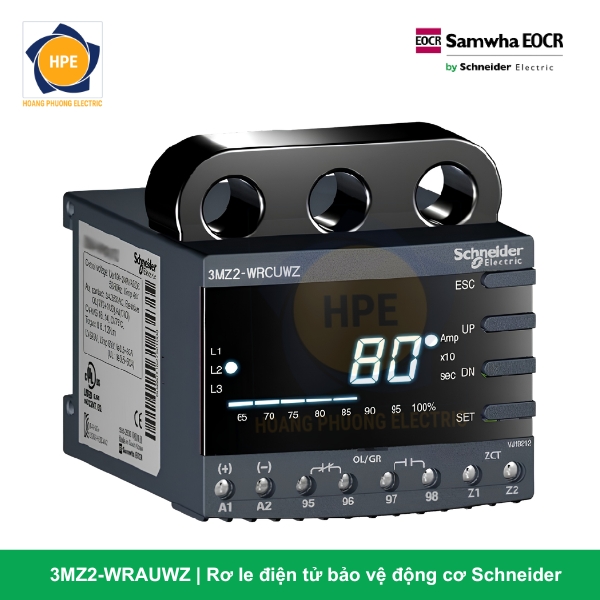

Rơ le Bảo Vệ Động Cơ 3MZ2-WRAUWZ Schneider

Giới thiệu về rơ le bảo vệ động cơ 3MZ2-WRAUWZ Schneider

Rơ le 3MZ2-WRAUWZ là một trong những giải pháp an toàn, đánh chặn sự cố dòng lực và bảo vệ rò rỉ điện thuộc phân khúc kỹ thuật số thông minh tiêu chuẩn cao của thương hiệu Schneider Electric. Thiết bị được thiết kế chuyên biệt nhằm bám sát xu hướng xây dựng hệ thống quản lý năng lượng và nhà máy số hóa (Smart Factory).

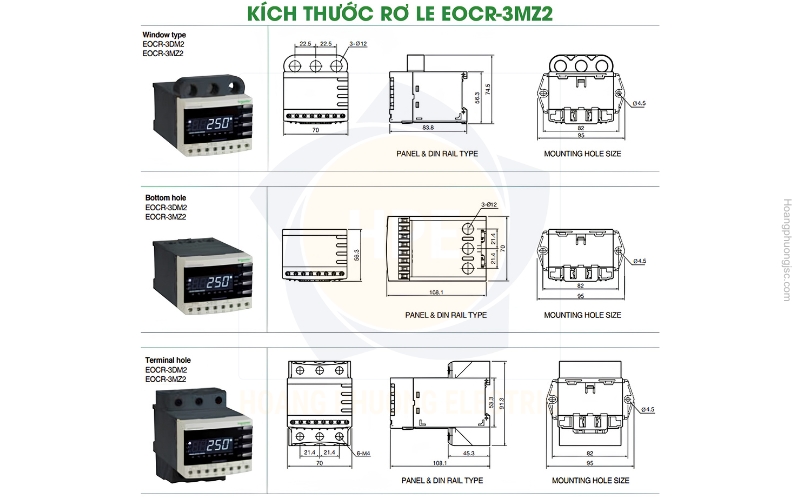

Về mặt kết cấu cơ khí, thiết bị tuân thủ triết lý “Lắp gọn trong lòng tủ điện” (Nội bộ khoang tủ). Thân máy tích hợp sẵn màn hình LED hiển thị 3 chữ số sắc nét cùng cụm nút nhấn cấu hình thông số bám ngay mặt trước. Toàn bộ module dẹt này được kẹp cố định trên thanh Din-rail 35mm phía bên trong tủ điện. Kết cấu này giúp bảo vệ rơ le hoàn toàn khỏi các tác động va đập vật lý vô ý từ bên ngoài và ngăn chặn hành vi tự ý can thiệp thông số của công nhân vận hành.

Về mặt công năng, 3MZ2-WRAUWZ ứng dụng thuật toán vi xử lý đo giá trị hiệu dụng thực (True RMS), đóng vai trò là “lá chắn” bảo vệ lưỡng tính toàn diện:

• Bảo vệ dòng lực: Giám sát liên tục dòng tải 3 pha qua thân máy để ngắt mạch an toàn khi động cơ gặp sự cố quá tải, thiếu dòng (chạy khô), mất pha đột ngột, lệch pha dòng hoặc kẹt rotor cơ khí.

• Bảo vệ dòng rò tiếp địa: Tích hợp ngõ nhận tín hiệu từ biến dòng rò ZCT ngoài. Khi hệ thống xuất hiện dòng điện rò rỉ ra vỏ máy do cuộn dây motor bị ẩm ướt hoặc lão hóa cách điện, rơ le sẽ tính toán sai lệch và ra lệnh cắt contactor mạch lực trong phần trăm giây, triệt tiêu hoàn toàn nguy cơ chập cháy tủ điện và giật điện nguy hiểm cho công nhân.

Đặc biệt, sự xuất hiện của cổng truyền thông Modbus RTU / RS485 tích hợp sẵn giúp 3MZ2-WRAUWZ liên tục đẩy toàn bộ thông số dòng lực, giá trị dòng rò và lịch sử lỗi về phòng điều khiển SCADA hoặc PLC trung tâm thời gian thực.

Ý nghĩa chi tiết cấu trúc mã hàng đầy đủ 3MZ2-WRAUWZ

Để hiểu rõ cấu hình công nghệ và thông số phần cứng bám theo tiêu chuẩn thiết kế của Schneider Electric, chúng ta giải mã mã hàng EOCR-3MZ2-WRAUWZ như sau:

• EOCR (Electronic Overcurrent Relay): Dòng rơ le bảo vệ dòng điện / động cơ vận hành bằng công nghệ điện tử kỹ thuật số.

• 3 (3-Phase): Hệ thống giám sát phụ tải chuyên dụng cho lưới điện 3 pha.

• M (Modbus RS485): Tích hợp cổng truyền thông Modbus RTU / RS485 chuyên dụng giúp quản lý tập trung từ xa bám hệ thống SCADA.

• Z (ZCT Input): Tính năng đặc chủng nâng cao Bảo vệ chống dòng rò đất (Ground Fault) dải mA thông qua kết nối với biến dòng rò ZCT phụ ngoài.

• 2 (Updated Version): Phiên bản nâng cấp tối ưu hóa tốc độ xử lý bo mạch và khả năng lọc nhiễu sóng hài.

• W (Window Type): Thiết kế dạng lỗ luồn (cửa sổ) qua thân máy để xỏ trực tiếp cáp lực của động cơ vào cảm biến.

• R (Reset): Hỗ trợ tính năng thiết lập lại (Reset) linh hoạt qua phím bấm vật lý hoặc lệnh truyền thông từ xa.

• AUW (Free Voltage Control Source): Cấu hình dải điện áp nguồn nuôi (Control Power) cực rộng, tự động thích ứng từ 100V đến 240V AC / DC.

• Z (ZCT Matching): Module phần cứng chuẩn hóa đồng bộ tối ưu hóa biên độ bộ lọc cho các dòng biến dòng rò ZCT của hãng Schneider.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR-3MZ2 Series

Các ưu điểm công nghệ vượt trội của cấu hình 3MZ2-WRAUWZ

1. Số hóa hệ thống thông qua mạng truyền thông Modbus RTU

Nhờ cổng RS485 tích hợp sẵn, 3MZ2-WRAUWZ bẻ gãy ranh giới của một rơ le bảo vệ thông thường. Dữ liệu dòng điện tải thực 3 pha và biên độ dòng rò mA được truyền tải liên tục về phòng trung tâm bám theo thời gian thực. Từ phòng giám sát SCADA hoặc máy tính HMI, kỹ sư có thể theo dõi độ suy giảm cách điện của motor (thông qua trị số dòng rò tăng dần bám máy) để lên kế hoạch bảo trì dự đoán, ngăn ngừa hoàn toàn nguy cơ dừng máy hay cháy nổ bất ngờ.

2. Dải nguồn nuôi Free Voltage “AUW” thích ứng hoàn hảo lưới điện

Hạ tầng nguồn điều khiển tại các nhà xưởng Việt Nam thường xuyên xảy ra hiện tượng sụt áp hoặc tăng áp đột ngột do đóng cắt các phụ tải lớn bám lưới. Với cấu hình nguồn AUW (100V – 240V AC/DC), rơ le 3MZ2-WRAUWZ sở hữu khả năng tự động thích ứng dải điện áp cực rộng. Thiết bị duy trì trạng thái hoạt động ổn định liên tục, loại bỏ hoàn toàn rủi ro cháy bo mạch rơ le do sốc điện lưới.

3. Tối ưu không gian khoang tủ và chống tự ý can thiệp thông số

Do rơ le được lắp ẩn hoàn toàn phía trong tủ điện bám thanh Din-rail, mặt cánh tủ sẽ trở nên thoáng đãng, tinh gọn và đạt thẩm mỹ công nghiệp cao. Thiết kế này đóng vai trò như một lớp “khóa an toàn” vật lý: chỉ những kỹ sư cơ điện có chìa khóa mở tủ mới có thể tiếp cận mặt máy và tinh chỉnh lại các thông số dải dòng, loại bỏ tình trạng công nhân tự ý vặn tăng dòng lỗi làm mất màng bảo vệ của motor.

4. Thuật toán True RMS bẻ gãy 100% tình trạng báo lỗi giả

Khi động cơ vận hành phối hợp cùng các bộ Biến tần (Inverter) hoặc Khởi động mềm (Soft Starter), dòng điện lực sẽ bị bóp móp và sinh ra các xung nhiễu sóng hài bậc cao. Bộ vi xử lý của 3MZ2-WRAUWZ ứng dụng thuật toán True RMS đo giá trị hiệu dụng thực, lọc sạch nhiễu điện trường để tính toán chính xác lượng nhiệt sinh ra trong cuộn dây motor, đảm bảo rơ le vận hành chuẩn xác, không nhảy lỗi giả gây dừng máy vô lý.

Ứng dụng thực tế bám sàn nhà máy

Rơ le bảo vệ động cơ thông minh lắp trong tủ tích hợp dòng rò và truyền thông 3MZ2-WRAUWZ là linh kiện lý tưởng cho:

• Nhà máy xử lý nước và trạm bơm chìm tự động: Giám sát liên tục dòng tải và dòng rò của hệ thống máy bơm chìm nước thải công nghiệp, trạm bơm nước thô đầu nguồn – kết nối mạng Modbus đưa dữ liệu về trung tâm giám sát SCADA từ xa bám theo tiêu chuẩn tự động hóa.

• Hệ thống điều hòa trung tâm & Quản lý tòa nhà (BMS / HVAC): Giám sát tháp giải nhiệt Chiller, cụm quạt hút ly tâm công suất lớn bám theo tiêu chuẩn an toàn PCCC tòa nhà cao tầng, đưa dữ liệu truyền thông tích hợp trực tiếp vào hệ thống BMS.

• Dây chuyền sản xuất công nghiệp nặng: Nhà máy xi măng, sắt thép, giấy, hóa chất – nơi các động cơ vận hành liên tục trong môi trường khắc nghiệt, bụi bặm, ẩm ướt và cần được quản lý tập trung từ phòng điều khiển PLC.

Kết luận

Rơ le bảo vệ động cơ tích hợp dòng rò và truyền thông lắp trong tủ 3MZ2-WRAUWZ Schneider mang đến giải pháp quản lý phụ tải toàn diện, an toàn và tối tân nhất hiện nay bám sát xu hướng công nghệ IoT công nghiệp. Sự kết hợp giữa bộ não đo True RMS siêu chính xác, khả năng chống dòng rò đánh chặn tuyệt đối, mạch nguồn nuôi AUW dải rộng bền bỉ và cổng truyền thông Modbus thông minh giúp 3MZ2-WRAUWZ trở thành sự đầu tư chiến lược, che chở toàn diện cho hệ thống máy móc đắt tiền của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
