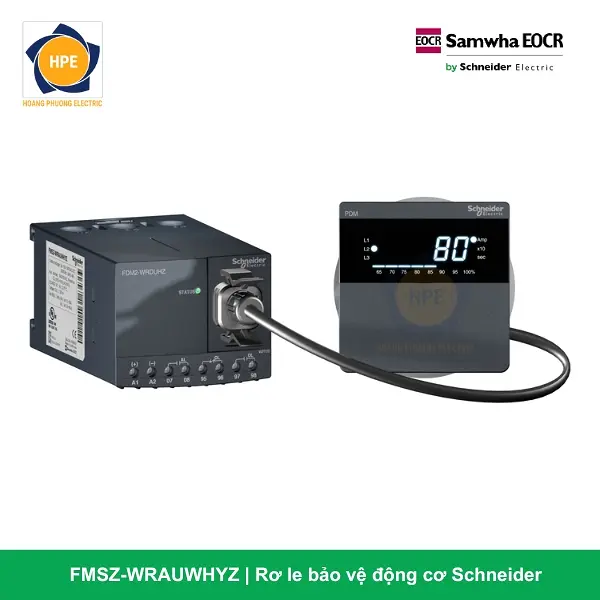

Bộ Bảo Vệ Động Cơ FMSZ-WRAUWHYZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh FMSZ-WRAUWHYZ

Mã hàng FMSZ-WRAUWHYZ không thuộc những dòng rơ le phổ thông đại trà, mà đây là phiên bản số hóa đặc chủng thuộc phân khúc siêu cao cấp dòng EOCR-FMSZ (Hynix FMZ2 Series) do Schneider Electric hợp tác thiết kế. Thiết bị được tinh chỉnh phần cứng và thuật toán MCU để gác cổng cho các hệ thống phụ tải động cơ cực kỳ nhạy cảm trong các nhà máy sản xuất linh kiện điện tử, phòng sạch bán dẫn – nơi một lỗi sụt áp hay mất pha nhỏ cũng có thể làm gián đoạn dây chuyền hàng triệu USD.

Điểm đắt giá của thiết bị là tích hợp màn hình ma trận kỹ thuật số hiển thị đa thông số luân phiên cùng màng lọc nhiễu sóng hài cao cấp. Kết cấu phần cứng của rơ le kết hợp giữa khả năng đấu nối dây tín hiệu tập trung và cơ chế gá lắp kiên cố bám sàn, mang lại giải pháp vận hành không góc chết bám sát tủ điện điều khiển MCC.

Ý nghĩa chi tiết cấu trúc mã hàng FMSZ-WRAUWHYZ (Hynix Special Edition)

Để bóc tách chính xác các thông số cấu hình cốt lõi bám sát theo quy chuẩn thiết kế độc quyền từ nhà sản xuất Schneider Electric cho mã FMSZ-WRAUWHYZ, chúng ta phân tích chuỗi ký tự sau:

• FMSZ (Digital Earth Fault Protection – Special): Dòng rơ le bảo vệ động cơ kỹ thuật số đa chức năng phân khúc đặc chủng (Customized Series), tích hợp giám sát dòng rò chạm đất thông qua biến dòng vi sai ZCT ngoài và màn hình LCD.

• WR (Wide Range): Dải dòng định mức bảo vệ mở rộng linh hoạt từ 0.5 Ampe đến 60 Ampe (Điều chỉnh tuyến tính mịn qua phần mềm cài đặt).

• A (Current Transformer type): Tích hợp bộ biến dòng lấy mẫu tín hiệu dạng tiêu chuẩn của hãng cho độ chính xác cao.

• U (Universal Voltage): Mạch nguồn nuôi dải rộng áp cao cấp thông minh, chấp nhận điện áp từ 100V đến 240V AC/DC (50/60Hz), tự động thích ứng với sự biến động áp bám tải của lưới điện phân xưởng.

• WHY (Hynix Special Mechanical Layout): Ký hiệu phần cứng chuyên dụng quy định cấu hình kết nối dạng cầu đấu phía đáy (Bottom Connection) kết hợp với hệ thống tai treo/gá lắp cơ khí đặc biệt bám theo tiêu chuẩn kỹ thuật tủ điện khắt khe của tập đoàn công nghệ SK Hynix.

• Z: Tích hợp giao thức kết nối mạng công nghiệp nối tiếp RS-485 Modbus RTU cho phép truyền tải dữ liệu số hóa tốc độ cao.

Thông số kỹ thuật chi tiết dòng FMSZ-WRAUWHYZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le FMSZ kết nối đáy nguồn 220V

1. Kiến trúc cơ khí “WHY” chuyên dụng chuẩn phòng sạch

Thiết kế kết nối đáy kết hợp hệ gá treo đặc chủng ký hiệu “WHY” được tính toán để loại bỏ các khoảng trống tích tụ bụi bẩn cơ học, tối ưu cho việc đi dây bó cáp điều khiển nhị thứ đi thẳng xuống máng nhựa dọc. Thiết kế này vừa giúp tủ điện đạt độ thẩm mỹ tối cao, vừa đáp ứng các tiêu chuẩn ngặt nghèo về chống rung lắc rung chấn bám bệ tủ của ngành bán dẫn.

2. Bộ nguồn thông minh Universal 100-240V

Bo mạch nguồn cao cấp được thiết kế để chịu đựng các cú sốc điện lưới hoặc hiện tượng sụt áp tức thời bám tải. Chấp nhận cả nguồn AC lẫn DC dải rộng giúp thiết bị hoạt động liên tục không gián đoạn, triệt tiêu hoàn toàn rủi ro rơ le bị khởi động lại (reboot) vô cớ gây ngắt máy chuyền sản xuất.

3. Thuật toán gác cổng dòng rò ZCT siêu nhạy

Sự suy giảm cách điện của cuộn dây động cơ dù là nhỏ nhất (tính bằng mA) cũng được thiết bị phát hiện và tính toán thông qua biến dòng ZCT ngoài. Rơ le sẽ đưa ra cảnh báo sớm trước khi sự cố chuyển biến thành ngắn mạch phá hủy động cơ, bảo vệ tối đa tài sản đắt tiền của doanh nghiệp bám sàn nhà máy.

4. Số hóa toàn diện qua mạng điều khiển Modbus RTU

Cổng truyền thông RS-485 Modbus RTU biến rơ le trở thành một thiết bị thông minh IoT. Mọi thông tin vận hành từ dòng tải thực tế 3 pha, trạng thái rò điện đến nhật ký sự cố đều được đẩy liên tục về phòng điều khiển giám sát trung tâm SCADA, phục vụ đắc lực cho quy trình bảo trì dự đoán bám máy.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Bộ bảo vệ kỹ thuật số đặc chủng FMSZ-WRAUWHYZ nguồn 220V là sự lựa chọn không thể thay thế cho:

• Nhà máy sản xuất chất bán dẫn, linh kiện điện tử cao cấp: Bảo vệ hệ thống quạt hút FFU phòng sạch, hệ thống điều hòa chính xác Chiller, máy nén khí trung tâm nơi yêu cầu độ ổn định điện năng tuyệt đối bám sàn.

• Tủ điều khiển động cơ thông minh cao cấp thiết kế theo yêu cầu (Customized Hynix Standard MCC): Thích hợp cho các trạm tủ phân phối yêu cầu đồng bộ hóa thiết bị theo tiêu chuẩn công nghiệp nặng khắt khe, đi dây gọn gàng bám máng cáp phía dưới.

• Hệ thống dây chuyền tự động hóa liên tục: Các nhà máy dệt sợi, chế biến hóa chất, lọc dầu… nơi chu kỳ dừng máy do lỗi điện năng gây thiệt hại kinh tế cực lớn cho doanh nghiệp.

Kết luận

Rơ le bảo vệ động cơ đặc chủng kỹ thuật số FMSZ-WRAUWHYZ Schneider (WHY Layout – 60A – 100-240V) chính là đỉnh cao công nghệ bảo vệ phụ tải thế hệ mới bám sàn nhà xưởng. Sự kết hợp giữa kết cấu gá lắp đặc chủng chuẩn Hynix, mạch xử lý vi sai dòng rò tối tân, nguồn dải rộng Universal linh hoạt cùng cổng truyền thông mạng Modbus RTU, FMSZ-WRAUWHYZ là sự đầu tư kiên cố hàng đầu mang lại sự an tâm và độ tin cậy tuyệt đối cho hạ tầng công nghệ của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
