Rơ Le Bảo Vệ Động Cơ FDM2-WRDBHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh FDM2-WRDBHZ

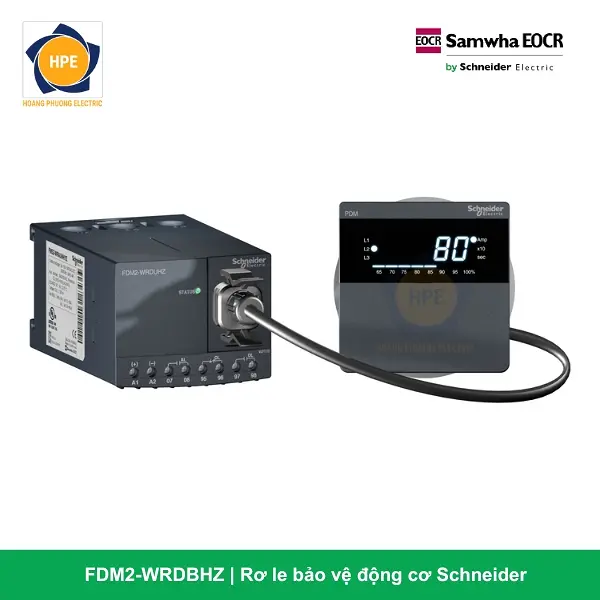

Mã hàng FDM2-WRDBHZ thuộc phân khúc rơ le kỹ thuật số thông minh cao cấp thế hệ mới dòng EOCR-FDM2 do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn kỹ thuật nghiêm ngặt của hệ thống tự động hóa công nghiệp. Điểm cải tiến mang tính đột phá của dòng FDM2 so với các thế hệ trước là cấu trúc màn hình hiển thị rời (Display Separate Type). Thân rơ le (đo lường và xử lý) được lắp bên trong tủ điện, trong khi mặt hiển thị số LCD được đưa ra ngoài cánh cửa tủ thông qua cáp kết nối RJ45, giúp kỹ sư giám sát trực tiếp trị số dòng điện tải 3 pha thực tế mà không cần mở cửa tủ điện.

Sản phẩm sở hữu thiết kế phần cứng dạng kết nối đáy (Bottom Connection) với cấu hình mạch nhận dạng CT đặc thù loại D. Toàn bộ các đầu cực kết nối cáp mạch nhị thứ, dây tín hiệu điều khiển và cổng truyền thông được bố trí dạng domino kẹp vít kiên cố ở phía dưới thân máy. Cấu trúc này giúp các kỹ sư đấu nối tủ điện dễ dàng định hình bó dây chạy dọc theo máng cáp nhựa cực kỳ gọn gàng, vuông vắn và tăng tính thẩm mỹ cơ học bám tủ.

Ý nghĩa chi tiết cấu trúc mã hàng FDM2-WRDBHZ (Display Separate Type – 24V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã FDM2-WRDBHZ bản kết nối đáy được bóc tách như sau:

• FDM2 (Digital Separate Display Motor Protection Relay): Dòng rơ le bảo vệ động cơ kỹ thuật số đa chức năng thông minh thế hệ mới, thiết kế cấu trúc màn hình hiển thị tách rời với thân máy điều khiển, tối ưu hóa thuật toán giám sát và bảo vệ.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 60 Ampe (Cài đặt số tuyến tính mịn, đáp ứng dải công suất motor lớn trực tiếp mà không cần CT phụ).

• D (Current Transformer type D): Cấu hình ngõ vào nhận tín hiệu dòng điện trực tiếp đặc thù loại D, tối ưu hóa khả năng nhận diện dải dòng của mạch lực bám tải.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), phù hợp tuyệt đối cho môi trường đặc thù yêu cầu an toàn sinh mạng nghiêm ngặt.

• H (Bottom Connection): Ký hiệu phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị (Bottom-connected type), tối ưu hóa sơ đồ đi dây cơ học dọc tủ điện.

• Z (Modbus RTU Communication): Tích hợp sẵn cổng truyền thông mạng RS-485 giao thức Modbus RTU, sẵn sàng số hóa đưa thiết bị vào hệ thống quản lý năng lượng PMS hoặc SCADA trung tâm nhà máy.

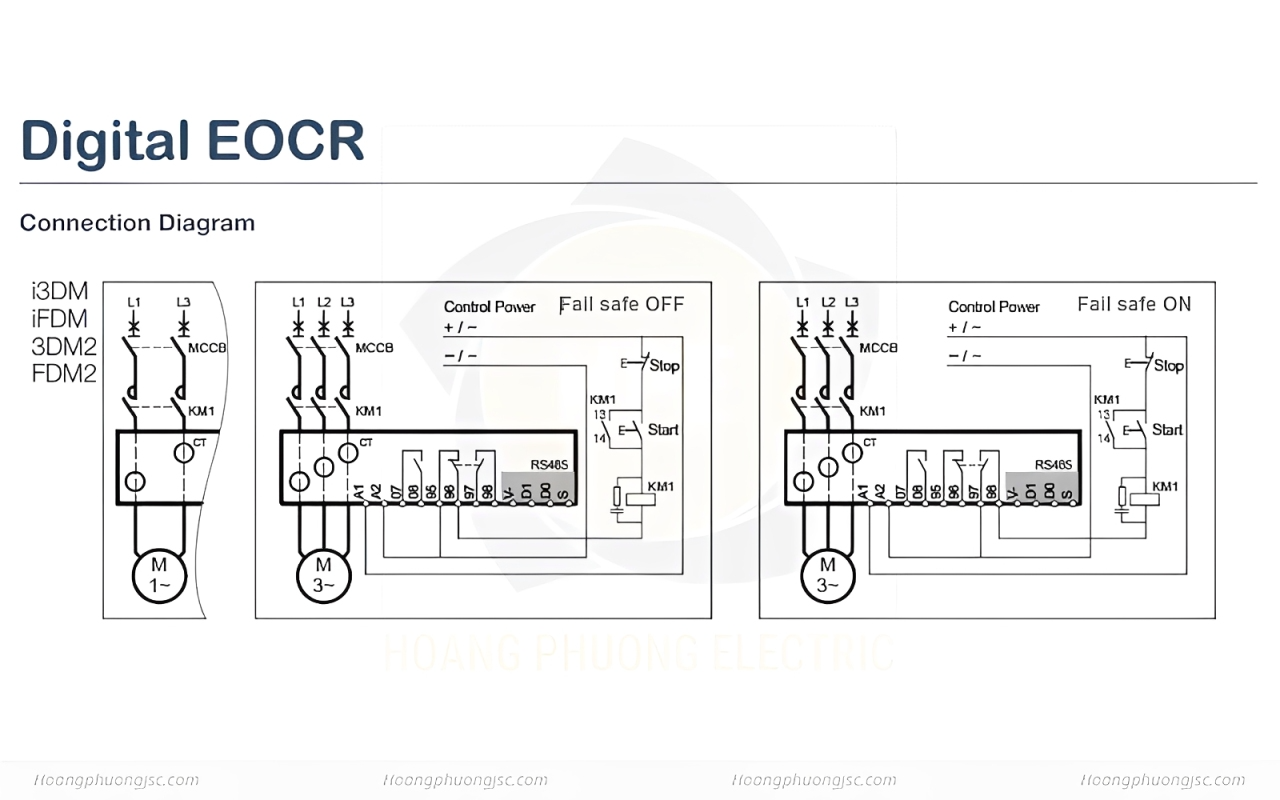

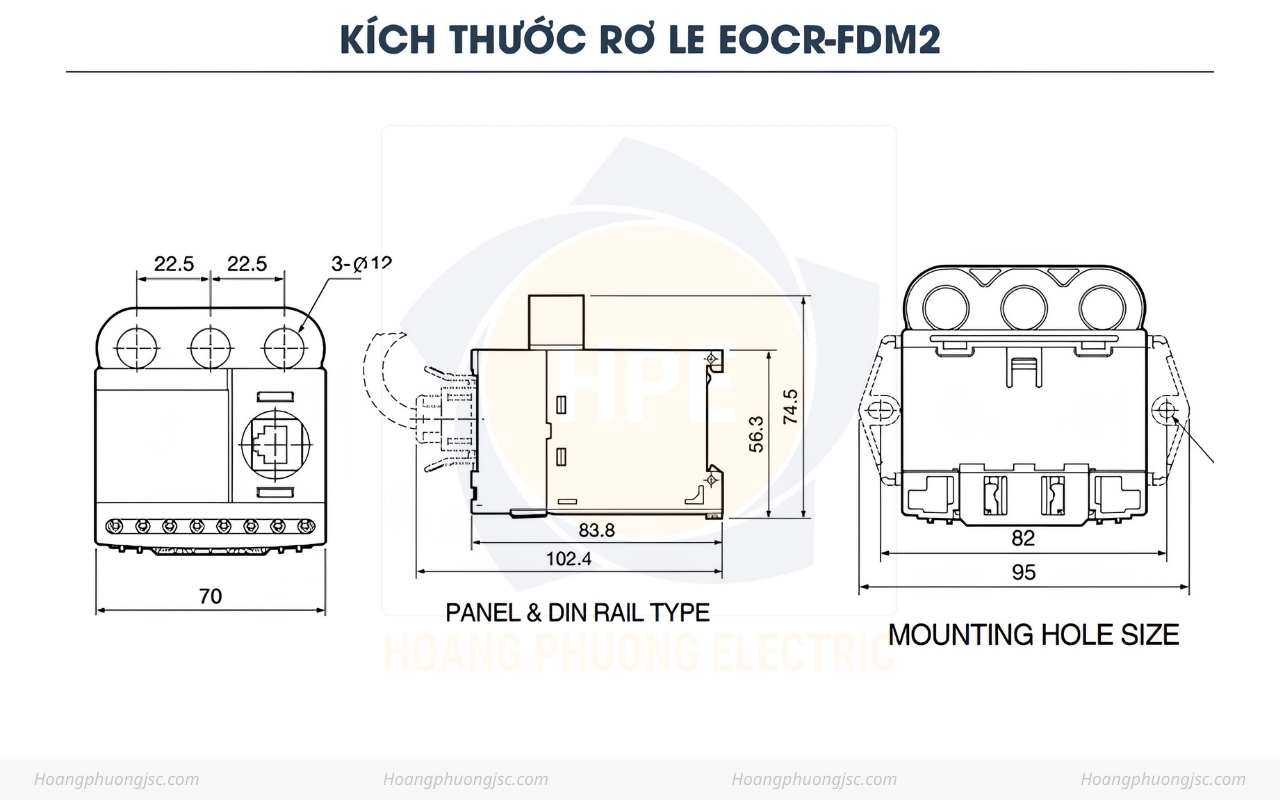

Thông số kỹ thuật chi tiết dòng FDM2-WRDBHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le FDM2 kết nối đáy nguồn 24V

1. Kiến trúc màn hình rời an toàn và trực quan cho người vận hành

Giải pháp tách rời màn hình hiển thị ra mặt ngoài cánh cửa tủ điện của FDM2-WRDBHZ mang lại lợi ích kép. Người vận hành có thể đọc trực tiếp các thông số dòng tải 3 pha, cài đặt thông số tinh chỉnh hoặc kiểm tra lịch sử lỗi ngay lập tức mà không cần phải thực hiện thao tác mở cửa tủ điện, ngăn chặn tuyệt đối rủi ro phóng điện hồ quang mạch lực đối với con người.

2. Kiểu dáng Bottom Connection tinh gọn bản vẽ đi dây

Thiết kế bố trí toàn bộ cầu đấu dây nhị thứ về một phía dưới thân máy (Bottom Connection) mang lại lợi thế cơ học rất lớn khi lắp ráp tủ điện. Toàn bộ cáp điều khiển được gom gọn đi thẳng vào máng nhựa chạy dọc, giúp khoang tủ điện trở nên chuyên nghiệp, thoáng đãng, dễ dàng đấu nối và bảo trì định kỳ bám sàn tủ.

3. Mạch nguồn điều khiển 24V AC/DC siêu an toàn

Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao ở mặt cánh cửa tủ điện – nơi con người trực tiếp thao tác cài đặt. Đây là tiêu chuẩn bắt buộc đối với các nhà máy sản xuất hiện đại nhằm bảo vệ an toàn tuyệt đối tính mạng cho kỹ sư vận hành và công nhân bảo trì khi thao tác bám sàn nhà xưởng.

4. Kết nối số hóa hệ thống mạng Modbus RTU

Tích hợp sẵn cổng truyền thông nối tiếp RS-485 Modbus RTU giúp rơ le sẵn sàng tham gia vào mô hình nhà máy số thông minh. Mọi thông số dòng điện 3 pha, cài đặt thông số bảo vệ, và trạng thái tải được đẩy liên tục về phòng điều khiển giám sát từ xa (SCADA), giảm thiểu tối đa thời gian dừng máy vô cớ.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng FDM2-WRDBHZ bản kết nối đáy nguồn 24V là lựa chọn lý tưởng cho:

• Tủ điều khiển động cơ thông minh cao cấp (Smart MCC Premium Separate Layout): Thích hợp cho các dạng tủ điện điều khiển trung tâm MCC yêu cầu đưa màn hình hiển thị ra ngoài cánh tủ, kết hợp cấu trúc đi dây nhị thứ gọn gàng bám máng cáp nhựa phía dưới bám tủ.

• Dây chuyền sản xuất tự động hóa, chế tạo máy: Nơi các phụ tải hoạt động liên tục chu kỳ dài, yêu cầu màng giám sát dòng tải kỹ thuật số độ chính xác cao, dải nguồn 24V an toàn sinh mạng nghiêm ngặt và lưu trữ dữ liệu truyền thông từ xa bám máy.

• Hệ thống điều hòa không khí trung tâm Chiller, máy nén khí áp lực cao: Các phụ tải đắt tiền hoạt động chu kỳ liên tục, yêu cầu màng giám sát độ lệch pha dòng tải cực kỳ nghiêm ngặt và đồng bộ hóa truyền thông Scada toàn diện.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số FDM2-WRDBHZ Schneider (Bottom Connection – 60A – 24V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tối ưu thế mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa kết cấu màn hình rời hiển thị số sắc nét, terminal đấu đáy tinh gọn, dải dòng rộng 0.5-60A, cấu hình CT loại D mạnh mẽ, dải nguồn 24V an toàn sinh mạng cùng cổng truyền thông Modbus RTU mạnh mẽ, FDM2-WRDBHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
