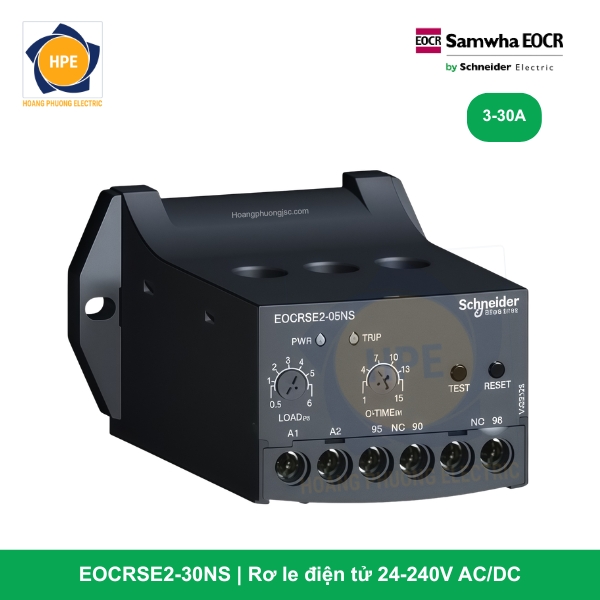

Rơ le điện tử EOCRSE2-30NS Schneider | 3-30A

Rơ le EOCRSE2-30NS là giải pháp bảo vệ động cơ điện tử Micro-compact từ Schneider Electric. Với dải dòng phổ biến 3-30A, thiết bị này đáp ứng hầu hết các ứng dụng động cơ công nghiệp dải trung. Đặc biệt, cấu hình tiếp điểm Standard (N-Type) giúp việc tích hợp vào sơ đồ mạch điện cũ trở nên vô cùng đơn giản và quen thuộc.

Giới thiệu chi tiết về mã hàng EOCRSE2-30NS

Mã hàng EOCRSE2-30NS được tối ưu hóa cho hiệu suất và sự tiện dụng:

• SE2 (Super Economy 2): Dòng rơ le điện tử tiết kiệm không gian, sử dụng vi xử lý MCU để giám sát dòng điện 3 pha với độ chính xác cực cao.

• Dải dòng “30”: Ngưỡng cài đặt từ 3.0A đến 30A, lý tưởng cho động cơ 3 pha từ 1.5kW đến 15kW.

• Ký hiệu “N” (Standard): Tiếp điểm ngõ ra ở trạng thái Normal. Khác với dòng “R” (Fail-safe), tiếp điểm của dòng “N” chỉ chuyển trạng thái khi rơ le phát hiện lỗi (Trip). Điều này giúp kỹ thuật viên đấu nối giống hệt như rơ le nhiệt (NC 95-96 ngắt contactor).

• Ký hiệu “S”: Nguồn điều khiển dải rộng (Free Voltage) 24…240V AC/DC, giúp rơ le hoạt động ổn định bất chấp sự trồi sụt của điện áp lưới.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR

Tìm hiểu thêm tại:

Catalog EOCR

Chức năng bảo vệ và đặc điểm kỹ thuật

EOCRSE2-30NS mang lại sự bảo vệ thông minh trong một kích thước nhỏ bé:

1. Bảo vệ Quá tải (Overcurrent)

Rơ le đo lường dòng điện thực tế qua lỗ CT. Khi dòng điện vượt ngưỡng cài đặt, bộ vi xử lý sẽ tính toán thời gian trễ (O-TIME) và ngắt mạch. Điều này giúp bảo vệ động cơ khỏi tình trạng quá nhiệt gây hư hại cách điện cuộn dây.

2. Bảo vệ Mất pha (Phase Loss)

Chỉ trong vòng chưa đầy 3 giây, rơ le sẽ nhận diện trạng thái mất pha dựa trên sự sụt giảm dòng điện đột ngột của một trong ba pha. Đây là ưu điểm vượt trội so với rơ le nhiệt truyền thống vốn cần thời gian tích nhiệt rất lâu mới có thể tác động.

3. Tiếp điểm Standard (N-Type) trực quan

• Trạng thái bình thường: Tiếp điểm 95-96 đóng (NC).

• Trạng thái lỗi (Trip): Tiếp điểm 95-96 mở ra.

• Logic này giúp việc bảo trì và thay thế không gây nhầm lẫn cho công nhân kỹ thuật.

Các mã dòng EOCRSE2 và dải dòng bảo vệ

Hướng dẫn cài đặt vận hành

1. LOAD: Xoay núm chỉnh đến dòng định mức của động cơ (Ampe).

2. O-TIME: Cài đặt thời gian cho phép quá tải (thường từ 3-5 giây) để loại bỏ các đỉnh dòng nhất thời.

3. TEST/RESET: Nhấn để thử nghiệm chức năng bảo vệ hoặc khôi phục rơ le về trạng thái sẵn sàng sau khi lỗi đã được xử lý.

Chỉ thị đèn LED:

• LED Xanh: Báo nguồn nuôi OK.

• LED Đỏ: Sáng khi rơ le đã ngắt mạch bảo vệ (Trip).

Lợi ích khi sử dụng EOCRSE2-30NS

• Tương thích hoàn hảo: Thay thế trực tiếp cho rơ le nhiệt mà không cần đổi sơ đồ bản vẽ.

• Siêu nhỏ gọn: Giúp tủ điện trở nên gọn gàng, dành chỗ cho các thiết bị khác hoặc giảm kích thước vỏ tủ.

• Độ bền trạng thái rắn: Không có linh kiện cơ khí mài mòn, không bị ảnh hưởng bởi rung động hay bụi bẩn công nghiệp.

• Lắp đặt an toàn: Công nghệ xuyên tâm giúp cáp động lực không cần tiếp xúc vít, giảm nguy cơ cháy nổ do lỏng đầu cốt.

Kết luận

Rơ le điện tử EOCRSE2-30NS Schneider là sự lựa chọn tối ưu cho các hệ thống động cơ dải trung. Với thiết kế nhỏ gọn, tiếp điểm Standard dễ dùng và độ chính xác điện tử, sản phẩm đảm bảo hệ thống điện của bạn vận hành an toàn và tin cậy nhất.
