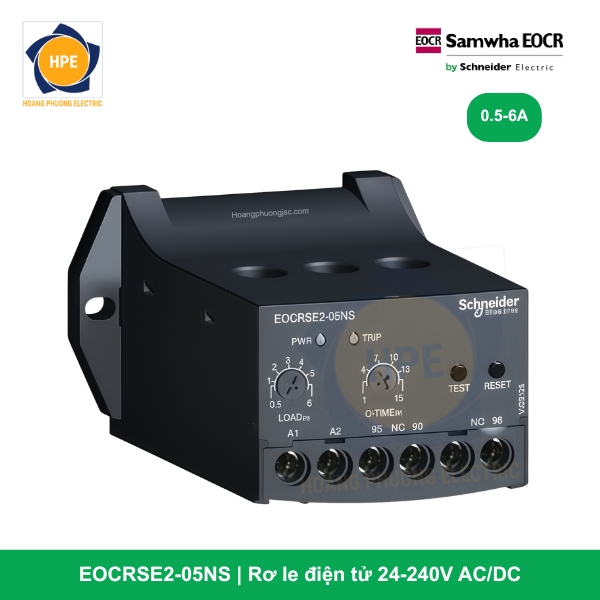

Rơ le điện tử EOCRSE2-05NS Schneider | 0.5-6A

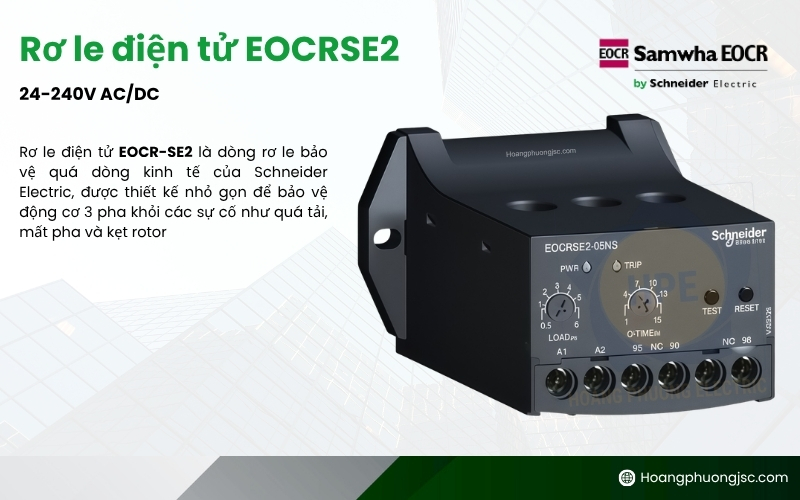

Rơ le EOCRSE2-05NS thuộc dòng Super Economy 2 (SE2) của Schneider Electric. Đây là dòng rơ le điện tử siêu nhỏ gọn chuyên dùng để bảo vệ các động cơ công suất nhỏ. Với mã NS, thiết bị được cấu hình tiếp điểm ngõ ra ở chế độ Standard (Normal), giúp kỹ thuật viên dễ dàng đấu nối vào các sơ đồ điều khiển cơ bản mà không cần đảo ngược logic tư duy như dòng Fail-safe.

Giới thiệu chi tiết về mã hàng EOCRSE2-05NS

Mã hàng EOCRSE2-05NS là sự lựa chọn ưu tiên cho các ứng dụng yêu cầu sự đơn giản và tiết kiệm không gian:

• SE2 (Super Economy 2): Dòng rơ le điện tử tối giản diện tích (Micro-size), tập trung vào bảo vệ Quá dòng và Mất pha.

• Dải dòng “05”: Ngưỡng cài đặt dòng điện từ 0.5A đến 6A. Chuyên dụng cho các tải nhỏ như quạt hút, bơm định lượng, máy đóng gói nhỏ.

• Ký hiệu “N” (Standard/Normal): Tiếp điểm ngõ ra ở trạng thái bình thường (khi chưa có lỗi) là Thường Đóng (95-96 NC). Khi có lỗi xảy ra, tiếp điểm sẽ mở ra để ngắt contactor. Khác với dòng “R” (Fail-safe), dòng “N” không thay đổi trạng thái khi chỉ có nguồn nuôi vào.

• Ký hiệu “S”: Nguồn điều khiển dải rộng (Free Voltage) từ 24V đến 240V AC/DC, cực kỳ linh hoạt cho mọi môi trường điện lưới.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR

Tìm hiểu thêm tại:

Catalog EOCR

Chức năng bảo vệ và đặc điểm nổi bật

EOCRSE2-05NS mang lại hiệu quả bảo vệ vượt trội so với rơ le nhiệt:

1. Bảo vệ Quá tải và Mất pha

Sử dụng cảm biến dòng điện điện tử và MCU tích hợp, thiết bị phát hiện sự gia tăng dòng điện hoặc mất cân bằng pha với độ chính xác tuyệt đối. Thời gian tác động ngắt mạch mất pha nhanh (dưới 3 giây), giúp bảo vệ cuộn dây động cơ nhỏ vốn rất nhạy cảm với nhiệt độ.

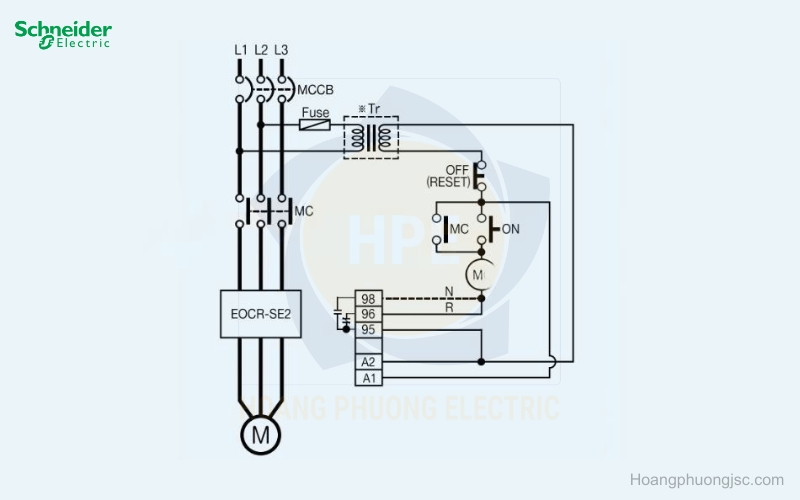

2. Thiết kế tiếp điểm Standard (N-Type)

Chế độ “Standard” giúp việc đấu nối trở nên trực quan:

• Khi không có lỗi: Tiếp điểm 95-96 đóng (NC), cho phép mạch điều khiển hoạt động.

• Khi có lỗi (Trip): Tiếp điểm 95-96 mở ra, ngắt nguồn cuộn hút Contactor.

• Cách vận hành này hoàn toàn tương đồng với rơ le nhiệt truyền thống, giúp thợ điện không bị nhầm lẫn khi thay thế thiết bị.

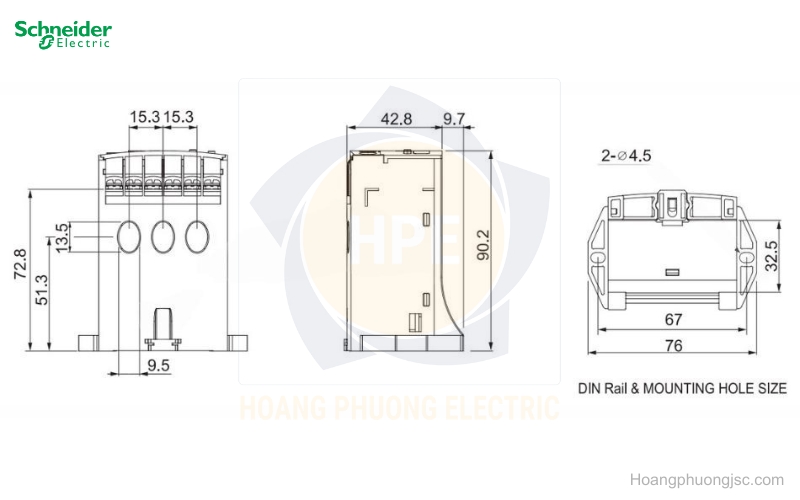

3. Kích thước siêu nhỏ gọn (Micro-Compact)

Tiết kiệm diện tích tủ điện đến 50% so với các dòng rơ le điện tử đời cũ. Điều này cho phép bố trí mật độ thiết bị dày hơn trong các tủ điều khiển OEM nhỏ.

Các mã dòng EOCRSE2 và dải dòng bảo vệ

Hướng dẫn cài đặt nhanh

1. LOAD: Xoay núm chỉnh đến giá trị dòng định mức (In) của động cơ.

2. O-TIME: Cài đặt thời gian cho phép quá tải (thường từ 2-4 giây) để lọc các nhiễu tải ngắn hạn.

3. TEST/RESET: Nhấn để kiểm tra xem rơ le có ngắt mạch đúng không hoặc nhấn để phục hồi trạng thái sau khi đã xử lý lỗi.

Chỉ thị đèn LED:

• LED Xanh: Nguồn cấp đã sẵn sàng.

• LED Đỏ: Sáng đứng khi thiết bị đã ngắt mạch bảo vệ (Trip).

Lợi ích khi sử dụng EOCRSE2-05NS

• Dễ thay thế: Cấu hình tiếp điểm Standard tương thích 1:1 với các sơ đồ mạch dùng rơ le nhiệt cũ.

• Độ bền cao: Không bị ảnh hưởng bởi nhiệt độ môi trường và rung động cơ khí.

• Tiết kiệm không gian: Phù hợp cho các hộp điều khiển máy móc nhỏ gọn.

• An toàn tuyệt đối: Công nghệ xuyên tâm loại bỏ rủi ro cháy nổ do lỏng vít tại mạch động lực.

Kết luận

Rơ le điện tử EOCRSE2-05NS Schneider là sự kết hợp hoàn hảo giữa công nghệ bảo vệ hiện đại và cách vận hành truyền thống. Đây là giải pháp bảo vệ tối ưu cho các động cơ dải nhỏ, đảm bảo an toàn, tiết kiệm diện tích và chi phí đầu tư.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
