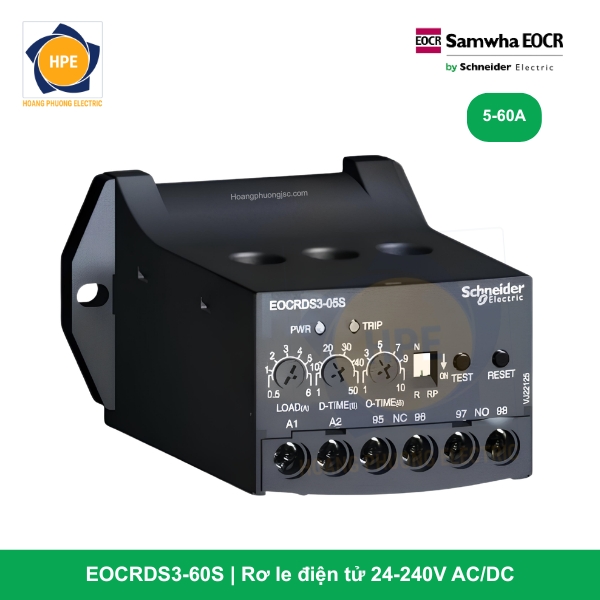

Rơ le điện tử EOCRDS3-60S Schneider | 5-60A

Rơ le EOCRDS3-60S là dòng thiết bị bảo vệ động cơ điện tử (Electronic Over Current Relay) cao cấp nhất trong phân khúc Analog của Schneider Electric. Với dải dòng lên đến 60A và cấu hình tiếp điểm kép độc lập, sản phẩm này không chỉ bảo vệ động cơ khỏi các sự cố nghiêm trọng mà còn giúp đơn giản hóa các mạch điều khiển phức tạp trong nhà máy.

Giới thiệu chi tiết về mã hàng EOCRDS3-60S

Mã hàng EOCRDS3-60S là giải pháp lý tưởng cho các động cơ công suất lớn, nơi yêu cầu sự an toàn tuyệt đối và tính năng cảnh báo từ xa:

• DS3 (Dual Set): Khác biệt hoàn toàn với các dòng thông thường, DS3 trang bị 02 bộ tiếp điểm đầu ra độc lập (mỗi bộ gồm 1NO + 1NC). Điều này cho phép bạn vừa ngắt khởi động từ (contactor), vừa gửi tín hiệu lỗi riêng biệt về đèn báo hoặc hệ thống PLC/SCADA.

• Dải dòng “60”: Phạm vi cài đặt dòng bảo vệ rộng từ 5A đến 60A, đáp ứng tốt cho các động cơ 3 pha công suất lớn lên đến 30kW.

• Ký hiệu “S”: Nguồn điều khiển dải rộng (Free Voltage) từ 24V đến 240V AC/DC, mang lại sự linh hoạt tối đa, không lo ngại sự khác biệt về điện áp điều khiển giữa các tủ điện.

Thông số kỹ thuật chi tiết theo Catalogue Schneider EOCR

Tìm hiểu thêm tại:

Catalog EOCR

Chức năng bảo vệ ưu việt cho tải công suất lớn

EOCRDS3-60S tích hợp bộ vi xử lý MCU mạnh mẽ để xử lý các lỗi đặc thù của động cơ tải nặng:

1. Bảo vệ quá tải chính xác (Overcurrent)

Với các tải lớn như máy nén khí, máy nghiền hay trạm bơm, việc quá tải thường xuyên gây tích nhiệt làm hỏng cách điện cuộn dây. EOCRDS3-60S giám sát dòng điện thực tế và ngắt mạch chính xác theo thời gian cài đặt, loại bỏ sai số do nhiệt độ môi trường của rơ le nhiệt truyền thống.

2. Bảo vệ mất pha nhạy bén (Phase Failure)

Sự cố mất pha ở động cơ 60A có thể gây cháy nổ tức thì nếu không được ngắt kịp thời. Rơ le nhận diện sự sụt giảm dòng điện đột ngột và thực hiện lệnh ngắt trong vòng chưa đầy 3 giây, bảo vệ an toàn tuyệt đối cho thiết bị.

3. Hai kênh tín hiệu độc lập (Dual Output Channels)

Đây là lợi thế lớn nhất của EOCRDS3-60S:

• Kênh 1: Ngắt mạch động lực ngay khi có lỗi.

• Kênh 2: Kích hoạt hệ thống báo động (còi, đèn) hoặc gửi lệnh “Trip” về trung tâm giám sát để người vận hành biết chính xác máy nào đang gặp sự cố.

Các mã dòng EOCRDS3 và dải dòng bảo vệ

Hướng dẫn cài đặt cho tải nặng

Việc thiết lập được thực hiện qua 3 núm xoay trực quan:

1. D-TIME: Với tải lớn, dòng khởi động thường cao và kéo dài. Nên cài đặt từ 10-20 giây để máy ổn định tốc độ.

2. O-TIME: Cài đặt khoảng 3-5 giây để tránh rơ le tác động nhầm khi có biến động tải ngắn hạn.

3. LOAD: Cài đặt ngưỡng Ampe dựa trên dòng định mức của động cơ. Nên dùng ampe kìm đo thực tế và chỉnh núm Load cao hơn khoảng 10% so với dòng chạy ổn định.

Hệ thống đèn chỉ báo:

• Đèn Xanh: Nguồn cấp ổn định.

• Đèn Đỏ: Sáng khi rơ le đã thực hiện ngắt bảo vệ.

Lợi ích vượt trội khi sử dụng EOCRDS3-60S

• Thiết kế chuyên nghiệp: Phù hợp cho các tủ điện cao cấp yêu cầu tính năng giám sát lỗi từ xa.

• An toàn và bền bỉ: Công nghệ trạng thái rắn giúp thiết bị có tuổi thọ cao, không bị ảnh hưởng bởi rung động công nghiệp.

• Lắp đặt lỗ xuyên: Luồn dây cáp động lực qua lỗ CT tích hợp giúp cách ly hoàn toàn mạch lực, tránh tình trạng nóng chảy đầu cốt như rơ le nhiệt.

• Linh hoạt: Một mã hàng duy nhất đáp ứng được nhiều mức công suất và điện áp điều khiển khác nhau.

Kết luận

Rơ le điện tử EOCRDS3-60S Schneider là giải pháp bảo vệ tối ưu và linh hoạt nhất cho các động cơ công suất lớn. Với ưu thế về tiếp điểm kép và dải dòng rộng, sản phẩm mang lại sự tin cậy cao nhất cho quá trình vận hành và bảo trì hệ thống điện công nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
