Rơ le bảo vệ quá dòng điện tử EOCR SCHNEIDER

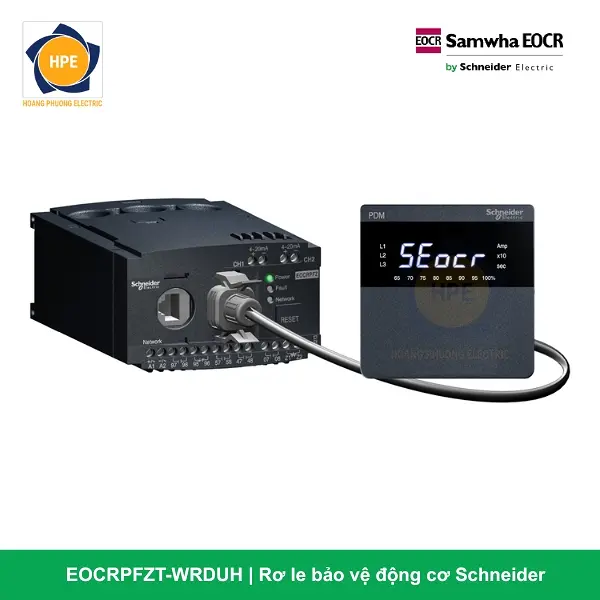

Giới thiệu về rơ le kỹ thuật số thông minh EOCRPFZT-WRDUH

Mã hàng EOCRPFZT-WRDUH là giải pháp gác cổng động cơ toàn diện và tối tân bậc nhất thuộc dòng rơ le điện tử kỹ thuật số đa chức năng EOCR-PFZ do Schneider Electric sản xuất. Ký tự chữ “T” đặc chủng bổ sung trong tên dòng máy khẳng định tính năng cao cấp: Tích hợp cổng giám sát nhiệt độ (Temperature Monitoring). Thiết bị cho phép kết nối trực tiếp với cảm biến nhiệt độ (RTD / PT100) bám trong cuộn dây hoặc ổ bi của động cơ, tạo ra màng bảo vệ kép song song – vừa đo lường dòng điện bằng thuật toán số, vừa theo dõi trực tiếp sự tăng nhiệt cơ khí của phụ tải.

Thiết bị sở hữu kết cấu cơ khí thông minh kết hợp giữa thân máy đo lường lắp DIN-rail bên trong tủ và màn hình hiển thị số rời (Display Separate Type) gắn bám ngoài cánh cửa tủ. Đặc biệt, cấu trúc phần cứng của mã này sử dụng các lỗ xuyên tâm (Hole / Window Type) đúc liền khối để luồn dây mạch lực, trong khi hệ thống domino kẹp vít cho mạch nhị thứ điều khiển được quy hoạch gọn gàng ở phía đáy thiết bị (Bottom Connection). Bản thiết kế này hướng tới việc tối ưu hóa tính liên tục của mạch lực, loại bỏ hoàn toàn các rủi ro về điện phát sinh do mối nối lỏng, đồng thời đảm bảo an toàn tuyệt đối cho kỹ sư bám sàn vận hành.

Ý nghĩa chi tiết cấu trúc mã hàng EOCRPFZT-WRDUH (Temperature – Hole – Bottom)

Quy chuẩn đặt mã đồng bộ của nhà sản xuất Schneider Electric đối với model đặc chủng tích hợp nhiệt độ này được giải mã chi tiết như sau:

• EOCRPFZ: Hệ sản phẩm rơ le kỹ thuật số đa chức năng (Digital Multi-Function Relay) phân khúc cao cấp, trang bị bộ vi xử lý xử lý sóng hài True RMS và tích hợp màng bảo vệ dòng rò chạm đất vi sai.

• T (Temperature): Tính năng tích hợp ngõ vào đo lường và bảo vệ quá nhiệt động cơ thông qua cảm biến nhiệt độ ngoại vi (PT100/RTD), kích hoạt lệnh ngắt khi motor bị om nhiệt do môi trường hoặc quá tải cục bộ.

• WR (Wide Range): Dải dòng định mức bảo vệ mở rộng linh hoạt từ 0.5 Ampe đến 60 Ampe (Cho phép chỉnh số mịn thông qua giao diện màn hình mà không cần lắp thêm biến dòng phụ CT).

• D (Current Transformer type D): Cấu hình ngõ vào nhận tín hiệu dòng điện trực tiếp đặc thù loại D, tối ưu hóa độ chính xác lấy mẫu dòng tải lực bám máy.

• U (Universal Voltage): Mạch nguồn nuôi dải rộng áp cao cấp thông minh, chấp nhận điện áp từ 100V đến 240V AC/DC (50/60Hz), tự động bù áp khi lưới điện bị trồi sụt tức thời.

• H (Hole / Bottom Layout): Ký hiệu quy định cấu trúc cơ khí kết hợp: Mạch lực đi qua lỗ xuyên tâm (Hole/Window Type) chống move điện, kết hợp với các cầu đấu dây nhị thứ được bố trí ở phía đáy thiết bị (Bottom Connection) để gom dây cáp điều khiển chạy thẳng xuống máng nhựa dọc.

Thông số kỹ thuật chi tiết dòng EOCRPFZT-WRDUH Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le EOCRPFZT lỗ xuyên tâm nguồn 220V

1. Màng bảo vệ kép thông minh: Dòng điện song hành Nhiệt độ

Điểm đắt giá nhất của EOCRPFZT-WRDUH là khả năng chống om dây motor thông qua cảm biến nhiệt độ. Trong nhiều trường hợp, động cơ bị quá nhiệt do nghẹt đường gió tản nhiệt hoặc môi trường nhà xưởng quá nóng nhưng dòng điện Ampe chưa vượt ngưỡng quá tải. Nhờ có cổng kết nối cảm biến nhiệt độ độc lập, rơ le sẽ phát hiện sự tăng nhiệt bất thường của cuộn dây bám tải và phát lệnh ngắt bảo vệ kịp thời, triệt tiêu nguy cơ cháy motor từ bên trong.

2. Kết cấu lỗ xuyên tâm (Hole Type) triệt tiêu hoàn toàn điểm move điện

Kiểu kết cấu lỗ xuyên tâm giúp cáp lực từ Khởi động từ (Contactor) đi thẳng xuyên qua rơ le để đến thẳng các cọc đấu của động cơ. Thiết kế này loại bỏ hoàn toàn các cọc bắt vít mạch lực trung gian, loại bỏ 100% rủi ro lỏng ốc sinh nhiệt do lực rung chấn cơ khí bám sàn – một trong những nguyên nhân hàng đầu gây chập cháy pha trong các tủ điện lực công nghiệp nặng.

3. Cấu trúc đấu dây phía đáy (Bottom Connection) tinh gọn không gian

Việc đưa toàn bộ các domino kẹp vít mạch nhị thứ điều khiển và cổng tín hiệu cảm biến về phía dưới đáy thân máy giúp các kỹ sư làm tủ điện dễ dàng định hình bó dây. Toàn bộ dây cáp điều khiển đi ra từ rơ le sẽ chạy thẳng tuột xuống máng nhựa dọc, giúp khoang nội thất tủ điện đạt độ thẩm mỹ tối cao, thoáng đãng và dễ dàng đo thông mạch bảo trì bám sàn.

4. Giải pháp tách rời màn hình hiển thị tối ưu an toàn vận hành

Cấu trúc màn hình rời mang lại một không gian vận hành hiện đại và an toàn bậc nhất. Toàn bộ thông số dòng tải 3 pha, trị số dòng rò vi sai và nhiệt độ thực tế của motor được hiển thị rõ nét ngoài cánh cửa tủ điện thông qua mô-đun số. Kỹ sư có thể thay đổi tham số cấu hình hệ thống ngay tại chỗ mà không cần phải mở cửa tủ lực dải áp cao, giảm thiểu tối đa rủi ro phóng điện hồ quang đối với con người.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Bộ bảo vệ kỹ thuật số đặc chủng tích hợp nhiệt độ EOCRPFZT-WRDUH nguồn dải rộng là lựa chọn không thể thay thế cho các phụ tải cốt lõi:

• Hệ thống máy bơm chìm, bơm hỏa tiễn công suất lớn: Nơi động cơ làm việc ngập sâu hoặc thiết kế khép kín, việc giám sát đồng thời dòng rò qua ZCT và nhiệt độ cuộn dây qua cảm biến bám máy là bắt buộc để ngăn chặn sự cố chập lưới điện nước.

• Hệ thống quạt hút ly tâm công nghiệp nặng, máy nén khí trục vít: Các phụ tải chạy chu kỳ liên tục dài ngày bám sàn nhà xưởng, dễ bị om nhiệt do ma sát ổ bi hoặc kẹt trục cơ khí cục bộ.

• Tủ điều khiển trung tâm MCC phân khúc cao cấp (Smart MCC Hole/Bottom Layout): Thích hợp cho các trạm tủ phân phối yêu cầu cao về tính an toàn mạch lực (không điểm move), đi dây nhị thứ gọn gàng và hiển thị đa thông số trực quan ra ngoài cánh tủ bám sàn.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số EOCRPFZT-WRDUH Schneider (Hole Type – Temperature – 100-240V) chính là đỉnh cao công nghệ bảo vệ phụ tải thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa màng bảo vệ nhiệt độ cuộn dây chuyên dụng, kết cấu lỗ xuyên tâm chống move mạch lực, kiểu đấu dây phía đáy tinh gọn cùng mạch nguồn Universal bền bỉ, EOCRPFZT-WRDUH mang lại sự an tâm tuyệt đối và nâng hiệu số tin cậy vận hành lên mức tối đa cho doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
