Rơ Le Bảo Vệ Động Cơ iFDM-WRDUWZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh iFDM-WRDUWZ

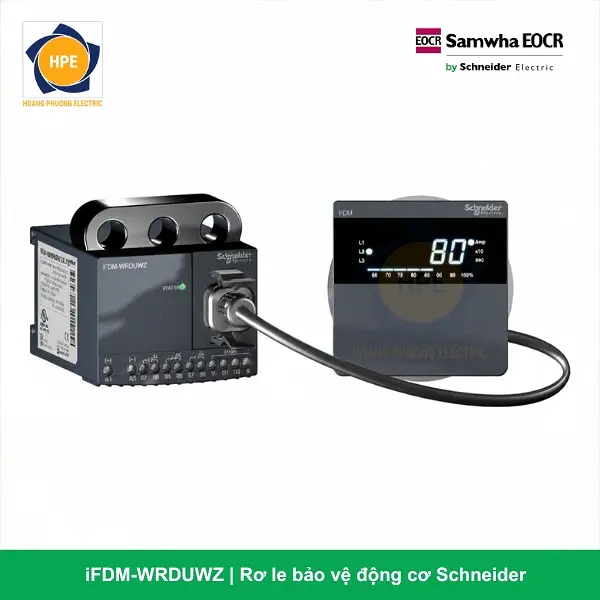

Mã hàng iFDM-WRDUWZ là giải pháp gác cổng động cơ toàn diện thuộc phân khúc rơ le bảo vệ kỹ thuật số thông minh thế hệ mới dòng EOCR-iFDM do Schneider Electric nghiên cứu và phát triển. Ký hiệu chữ “i” ở đầu định danh nhóm thiết bị Intelligent IoT, sẵn sàng cho các bài toán số hóa hạ tầng công nghiệp 4.0 bám sàn. Điểm đặc trưng của dòng iFDM là sở hữu kiến trúc màn hình hiển thị số LCD tách rời (Display Separate Type) cực kỳ trực quan. Khối xử lý trung tâm MCU hiệu năng cao sẽ được cài gọn gàng trên thanh DIN-rail bên trong lòng tủ điện, trong khi mô-đun hiển thị được đưa ra ngoài cánh cửa tủ thông qua cáp kết nối bám máy, cho phép theo dõi liên tục trị số Ampe tải lực thực tế của 3 pha mà không cần thực hiện các thao tác mở tủ hạ thế rủi ro.

Về mặt cơ khí, iFDM-WRDUWZ sở hữu kết cấu phần cứng dạng cửa sổ xuyên tâm (Window Type) với các lỗ tâm biến dòng được đúc liền khối trên cơ thể máy, đi cùng cấu hình nhận dạng CT đặc thù loại D. Toàn bộ dây cáp động lực chạy từ khởi động từ (Contactor) đến động cơ sẽ được luồn thẳng trực tiếp qua thân rơ le. Thiết kế này hướng tới việc tối ưu hóa tính liên tục của mạch điện lực, loại bỏ hoàn toàn các nguy cơ lỏng ốc sinh nhiệt cơ học, tinh giản không gian tủ điện và nâng cao hệ số tin cậy vận hành kịch khung bám sàn phân xưởng.

Ý nghĩa chi tiết cấu trúc mã hàng iFDM-WRDUWZ (Intelligent IoT – Window Type)

Để bẻ khóa cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ và khắt khe của nhà sản xuất Schneider Electric, mã iFDM-WRDUWZ được bóc tách chi tiết như sau:

• iFDM (Intelligent Digital Motor Protection Relay with Separate Display): Dòng rơ le bảo vệ động cơ kỹ thuật số thông minh thế hệ mới, trang bị cấu trúc màn hình LCD tách rời gắn ngoài cánh tủ, hỗ trợ kết nối mạng IoT cao cấp.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức mở rộng vượt trội từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua phần mềm bám máy, đáp ứng linh hoạt nhiều dải công suất motor lớn trực tiếp mà không cần CT phụ).

• D (Current Transformer type D): Cấu hình ngõ vào nhận tín hiệu dòng điện tải lực trực tiếp đặc thù loại D, tối ưu hóa độ chính xác lấy mẫu dòng và lọc nhiễu sóng hài bám máy.

• U (Universal Voltage): Mạch nguồn nuôi dải rộng áp cao cấp thông minh, chấp nhận điện áp từ 100V đến 240V AC/DC (Tần số 50/60Hz), tự động thích ứng hoàn hảo với sự biến động áp hoặc sụt áp lưới tức thời của phân xưởng.

• W (Window Type): Xác nhận kết cấu lỗ xuyên tâm luồn dây cơ học trực tiếp, không cần kẹp vít mạch lực, triệt tiêu hoàn toàn rủi ro phóng điện hồ quang sinh nhiệt bám sàn.

• Z (Modbus Communication): Tích hợp sẵn cổng truyền thông nối tiếp RS-485 giao thức Modbus RTU tiêu chuẩn tốc độ cao, sẵn sàng đưa thiết bị vào kiến trúc quản lý năng lượng và nhà máy số.

Thông số kỹ thuật chi tiết dòng iFDM-WRDUWZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le iFDM Window nguồn 220V

1. Kiến trúc màn hình rời tối ưu hóa màng an toàn thao tác bám cánh tủ

Bằng cách tách rời mô-đun hiển thị LCD ra ngoài mặt cánh tủ điện, iFDM-WRDUWZ mang lại màng bảo vệ an toàn tối đa cho kỹ sư vận hành. Bạn có thể dễ dàng kiểm tra Ampe thực tế của tải, tinh chỉnh các tham số bảo vệ hoặc tra cứu lịch sử sự cố (Trip History) ngay bên ngoài mặt tủ mà không cần thực hiện thao tác mở cửa tủ – nơi có các thanh cái dải áp cao nguy hiểm, đạt tiêu chuẩn khắt khe về an toàn lao động công nghiệp bám sàn.

2. Kết cấu Window Type xuyên tâm triệt tiêu hoàn toàn điểm move điện

Kiểu kết cấu lỗ xuyên tâm Window loại bỏ hoàn toàn cấu trúc domino kẹp vít mạch lực kẹp răng truyền thống. Dây cáp động lực đi thẳng xuyên qua lòng thiết bị đến thẳng motor, hạn chế tối đa nguy cơ lỏng ốc vít sinh nhiệt (move điện) do rung động tuần hoàn cơ khí gây ra. Giải pháp này giúp đảm bảo mạch lực luôn thông suốt, triệt tiêu rủi ro phóng điện hồ quang gây cháy nổ tủ điện bám máy.

3. Số hóa hạ tầng qua truyền thông Modbus RTU mạnh mẽ

Sở hữu cổng truyền thông công nghiệp RS-485 tiêu chuẩn, rơ le có khả năng đồng bộ liên tục toàn bộ dữ liệu đo lường phụ tải, trạng thái vận hành và nhật ký lỗi về phòng điều khiển trung tâm (SCADA/HMI). Đây là nền tảng cốt lõi giúp các doanh nghiệp xây dựng hệ thống bảo trì dự đoán (Predictive Maintenance), phát hiện sớm các bất thường của động cơ trước khi xảy ra hư hỏng kịch khung.

4. Mạch nguồn dải rộng Universal thích ứng lưới linh hoạt

Bo mạch nguồn cao cấp thông minh của thiết bị được thiết kế để chịu đựng các cú sốc điện lưới hoặc hiện tượng sụt áp lực điện bám tải trong các khu công nghiệp tập trung. Thiết bị cắm thẳng trực tiếp vào nguồn điều khiển 220VAC tiêu chuẩn mà không cần qua máy biến áp hạ áp phụ, giúp tinh giản tối đa bản vẽ tủ điện nhị thứ và giảm chi phí vật tư tổng thể bám sàn.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng thông minh iFDM-WRDUWZ bản lỗ xuyên tâm nguồn dải rộng hiển thị rời là lựa chọn lý tưởng cho:

• Tủ điều khiển động cơ thông minh IoT cao cấp (Smart MCC Premium Window Layout): Thích hợp cho các dạng tủ điện điều khiển trung tâm MCC thế hệ mới yêu cầu kết cấu đi dây mạch lực tối giản, đưa hiển thị số trực quan ra mặt tủ và kết nối đồng bộ dữ liệu mạng toàn nhà máy.

• Hệ thống phụ tải vận hành liên tục công nghiệp nặng: Hệ thống băng tải tải nặng, quạt hút bụi ly tâm công suất lớn, máy nén khí, máy nghiền… những nơi phụ tải làm việc cường độ cao, yêu cầu màng giám sát dòng tải kỹ thuật số độ chính xác cao bám máy.

• Môi trường độ ẩm cao, trạm bơm, xử lý nước thải: Việc luồn cáp động lực xuyên tâm giúp bảo vệ hệ thống mạch lực tuyệt đối khỏi rủi ro oxy hóa gỉ sét các cọc đấu nối, đảm bảo hệ thống vận hành liên tục ổn định bám sàn.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số iFDM-WRDUWZ Schneider (Window Type – Modbus – 100-240V) chính là giải pháp gác cổng động cơ toàn diện, an toàn và tối ưu bậc nhất bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa kết cấu xuyên tâm Window chống move rủi ro mạch lực, cấu trúc màn hình rời hiển thị số LCD sắc nét bám cánh tủ, nền tảng iFDM thông minh IoT, mạch nguồn Universal bền bỉ cùng cổng truyền thông Modbus RTU mạnh mẽ, iFDM-WRDUWZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
