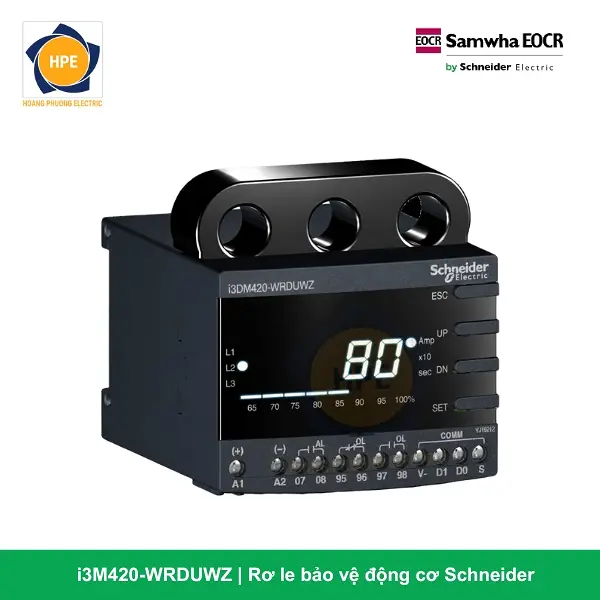

Rơ Le Bảo Vệ Động Cơ i3M420-WRDUWZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3M420-WRDUWZ

Mã hàng i3M420-WRDUWZ là giải pháp gác cổng phụ tải toàn diện thuộc phân khúc rơ le bảo vệ động cơ kỹ thuật số thông minh thế hệ mới dòng EOCR-i3M420 do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn công nghiệp hiện đại. Ký hiệu số “420” khẳng định tính năng công nghệ đặc chủng: Tích hợp sẵn ngõ ra Analog Current Loop (4-20mA). Thiết bị đóng vai trò như một bộ chuyển đổi kỹ thuật số đo lường chuyên dụng, biến đổi chính xác giá trị dòng điện tải lực thực tế của motor thành tín hiệu dòng điện một chiều DC 4-20mA tỷ lệ tuyến tính, sẵn sàng đẩy dữ liệu trực tiếp về bộ điều khiển trung tâm PLC hoặc hệ thống DCS phân xưởng mà không cần lắp đặt thêm bộ chuyển đổi trung gian đắt đỏ.

Khác với các dòng màn hình tách rời, i3M420-WRDUWZ sở hữu màn hình hiển thị số LED tích hợp trực tiếp tại chỗ (Built-in Display Type) trên khối thân máy. Đặc trưng cơ khí của bản thiết kế này là hệ thống phần cứng dạng cửa sổ xuyên tâm (Window Type) đúc liền khối, đi cùng cấu hình mạch nhận dạng CT đặc thù loại D. Toàn bộ các đường cáp lực của động cơ sẽ được luồn thẳng trực tiếp qua thân rơ le, mang lại giải pháp thiết kế tủ điện tối giản không gian, triệt tiêu hoàn toàn rủi ro move điện và gia tăng tối đa màng an toàn bám sàn phân xưởng.

Ý nghĩa chi tiết cấu trúc mã hàng i3M420-WRDUWZ (Intelligent Analog – Window Type)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ và khắt khe của nhà sản xuất Schneider Electric, mã i3M420-WRDUWZ được bóc tách chi tiết như sau:

• i3M420 (Intelligent Motor Protection Relay with 4-20mA Output & Built-in Display): Dòng rơ le bảo vệ động cơ kỹ thuật số thông minh (Intelligent IoT Series), trang bị sẵn cổng xuất tín hiệu Analog 4-20mA tuyến tính bám tải, thiết kế màn hình số LED hiển thị tích hợp cố định trên thân máy.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua hệ thống phím bấm mặt trước, đáp ứng dải công suất motor lớn trực tiếp mà không cần CT phụ).

• D (Current Transformer type D): Cấu hình ngõ vào nhận tín hiệu dòng điện lực trực tiếp đặc thù loại D, nâng cao độ chính xác khi lấy mẫu dòng và xử lý sóng hài tải.

• U (Universal Voltage): Mạch nguồn nuôi dải rộng áp cao cấp thông minh, chấp nhận điện áp từ 100V đến 240V AC/DC (50/60Hz), giúp rơ le tự động bù áp và miễn nhiễm trước các pha sụt áp lưới tức thời của phân xưởng.

• W (Window Type): Xác nhận kết cấu lỗ xuyên tâm luồn dây cơ học trực tiếp, không cần kẹp vít hay bấm đầu cốt mạch lực, triệt tiêu hoàn toàn rủi ro phóng điện hồ quang.

• Z (Modbus Communication): Tích hợp sẵn cổng truyền thông nối tiếp RS-485 giao thức Modbus RTU tiêu chuẩn, sẵn sàng đưa thiết bị vào hạ tầng mạng nhà máy số thông minh.

Thông số kỹ thuật chi tiết dòng i3M420-WRDUWZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le i3M420 Window nguồn 220V

1. Song hành dữ liệu kép Analog 4-20mA và Truyền thông Số thông minh

Sự đắt giá của i3M420-WRDUWZ nằm ở khả năng truyền tải dữ liệu linh hoạt bám máy. Ngõ ra Analog 4-20mA truyền tín hiệu dòng điện tải thực thời gian thực (với độ trễ bằng 0) về card nhận analog của PLC để chạy các logic điều khiển vòng kín. Đồng thời, cổng truyền thông nối tiếp RS-485 Modbus RTU chịu trách nhiệm đẩy dữ liệu quản lý, cấu hình tham số và nhật ký lỗi về trung tâm SCADA, tạo nên cấu hình dự phòng dữ liệu hoàn hảo bám sàn.

2. Thiết kế Window Type xuyên tâm triệt tiêu hoàn toàn điểm move điện

Kiểu kết cấu lỗ xuyên tâm Window loại bỏ hoàn toàn việc phải bấm cốt và bắt vít mạch lực kẹp răng vào thân thiết bị. Cáp lực đi thẳng từ khởi động từ (Contactor) xuyên qua lòng thiết bị đến thẳng motor. Giải pháp này giúp triệt tiêu hoàn toàn rủi ro lỏng ốc sinh nhiệt (move điện) do rung động tuần hoàn gây ra – một trong những nguyên nhân hàng đầu gây cháy nổ tủ điện công nghiệp nặng bám sàn.

3. Màn hình số tích hợp trực quan và lưu trữ mã lỗi thông minh bám máy

Màn hình hiển thị số LED tại chỗ liên tục hiển thị luân phiên giá trị dòng điện thực tế chạy trên cả 3 pha. Khi xảy ra sự cố ngắt mạch, bộ nhớ thông minh (Trip Cause Memory) sẽ lập tức khóa hiển thị chính xác ký hiệu lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha…) cùng trị số dòng lỗi gần nhất, giúp kỹ sư chẩn đoán nhanh và khắc phục sự cố siêu tốc mà không cần đo đạc phỏng đoán thủ công.

4. Mạch nguồn dải rộng Universal 100-240V thích ứng lưới linh hoạt

Bo mạch nguồn cao cấp được thiết kế để chịu đựng các cú sốc điện lưới hoặc hiện tượng trồi sụt áp lực điện bám tải trong các khu công nghiệp tập trung. Thiết bị cắm thẳng trực tiếp vào nguồn điều khiển 220VAC tiêu chuẩn mà không cần qua máy biến áp hạ áp phụ, giúp tinh giản tối đa bản vẽ tủ điện nhị thứ và giảm chi phí vật tư tổng thể.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh tích hợp ngõ ra analog i3M420-WRDUWZ nguồn dải rộng xuyên tâm là linh kiện gác cổng lý tưởng cho:

• Hệ thống tích hợp tự động hóa PLC/DCS: Nơi hệ thống giám sát trung tâm cần thu thập liên tục giá trị dòng điện của động cơ thông qua tín hiệu Analog 4-20mA để thực hiện các thuật toán điều khiển logic vòng kín hoặc Scada giám sát tốc độ cao.

• Tủ điều khiển động cơ thông minh IoT cao cấp (Smart MCC Window Layout): Thích hợp cho cấu trúc các tủ điện MCC yêu cầu mật độ thiết bị bố trí khoa học, đi dây mạch lực tối giản, chống move điện kịch khung, hiển thị thông số LED tại chỗ trực quan và tích hợp hệ thống số hóa dữ liệu nhà máy.

• Môi trường ẩm ướt, trạm bơm, xử lý nước thải: Nơi môi trường có độ ẩm cao, việc luồn cáp xuyên tâm giúp triệt tiêu hoàn toàn rủi ro oxy hóa cọc đấu nối gỉ sét, đảm bảo hệ thống mạch lực vận hành liên tục ổn định bám sàn.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số i3M420-WRDUWZ Schneider (Window Type – 4-20mA – 100-240V) chính là giải pháp gác cổng động cơ thông minh, an toàn và tối ưu thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa ngõ ra Analog 4-20mA chuyên dụng, kết cấu lỗ xuyên tâm Window chống move rủi ro mạch lực, cấu trúc màn hình hiển thị số LED tại chỗ trực quan, dải dòng rộng 0.5-60A, dải nguồn Universal linh hoạt cùng cổng truyền thông Modbus mạnh mẽ, i3M420-WRDUWZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
