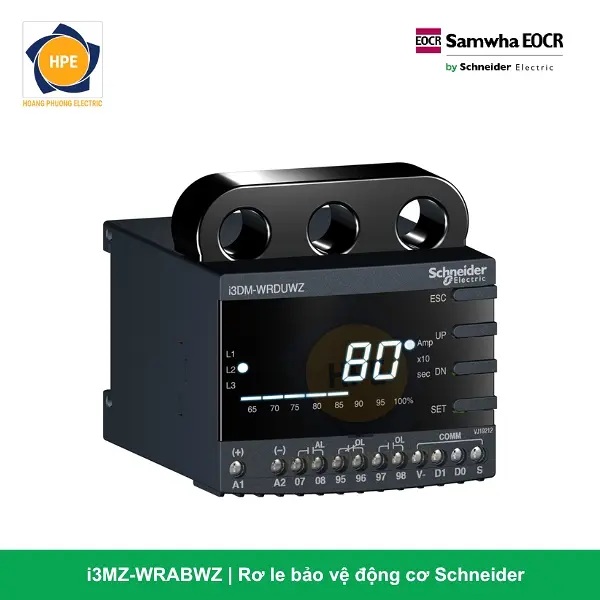

Giới thiệu về rơ le kỹ thuật số thông minh i3MZ-WRABWZ
Mã hàng i3MZ-WRABWZ thuộc phân khúc rơ le bảo vệ động cơ và gác cổng dòng rò kỹ thuật số thông minh thế mới dòng EOCR-i3MZ (chữ “i” đại diện cho tính năng Intelligent / IoT – Sẵn sàng số hóa hạ tầng công nghiệp 4.0) do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn kỹ thuật nghiêm ngặt. Khác với dải sản phẩm màn hình rời, dòng i3MZ sở hữu kiến trúc màn hình số hiển thị LED tích hợp trực tiếp trên khối thân máy (Built-in Display Type). Thiết bị được trang bị bộ vi xử lý trung tâm MCU lõi kép hiệu năng cao, cho phép lấy mẫu và tính toán chính xác trị số dòng điện tải thực tế của 3 pha và dòng rò vi sai bám tải theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu đặc trưng cơ khí dạng cửa sổ xuyên tâm (Window Type) với các lỗ tâm biến dòng được đúc liền khối trên cơ thể máy, đi cùng cấu hình mạch lực nhận dạng dòng điện đặc thù loại A. Điểm đắt giá tạo nên sự khác biệt cốt lõi của mã sản phẩm này nằm ở hệ thống tiếp điểm ngõ ra logic dạng 2A (Hệ thống 2 tiếp điểm thường mở – 2 NO) hoàn toàn độc lập và tách biệt dòng mạch. Thiết kế này mang lại giải pháp luồn cáp lực thông suốt, triệt tiêu hoàn toàn rủi ro move điện, mang lại bố cục tinh gọn và màng bảo vệ an toàn kiên cố bám sàn nhà xưởng.
Ý nghĩa chi tiết cấu trúc mã hàng i3MZ-WRABWZ (Intelligent Built-in Display – Window Type)
Để bẻ khóa cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã i3MZ-WRABWZ được bóc tách chi tiết như sau:
-
i3MZ (Intelligent Digital Earth Fault Motor Protection Relay with Built-in Display): Dòng rơ le bảo vệ động cơ thông minh tích hợp gác cổng dòng rò chạm đất thông qua cảm biến ZCT ngoại vi, thiết kế màn hình hiển thị số LED trực tiếp trên thân máy, hỗ trợ kết nối IoT cao cấp.
-
WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt số tuyến tính mịn qua phần mềm bám máy, đáp ứng trực tiếp dải công suất motor lớn trực tiếp mà không cần CT phụ).
-
A (Current Transformer type A & Contact 2A Layout): Cấu hình ngõ vào nhận tín hiệu dòng điện trực tiếp đặc thù loại A, tích hợp cấu trúc ngõ ra logic gồm 2 Tiếp điểm thường mở (2 NO) biệt lập chuyên dụng.
-
B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), lý tưởng cho màng mạch nhị thứ an toàn sinh mạng nghiêm ngặt.
-
W (Window Type): Xác nhận kết cấu lỗ xuyên tâm luồn dây cơ học trực tiếp, không cần kẹp vít hay bấm đầu cốt mạch lực, triệt tiêu hoàn toàn rủi ro phóng điện hồ quang sinh nhiệt.
-
Z (Modbus RTU Communication / ZCT): Khẳng định tính năng bảo vệ dòng rò kết nối trực tiếp với biến dòng ZCT rời của hãng, đồng thời tích hợp cổng truyền thông RS-485 Modbus RTU để số hóa dữ liệu bám máy.
Thông số kỹ thuật chi tiết dòng i3MZ-WRABWZ Schneider
| Đặc tính kỹ thuật | Chi tiết thông số dòng i3MZ-WRABWZ (Window Type) |
| Thương hiệu | Schneider Electric (Dòng EOCR Samwha – Xuất xứ Hàn Quốc) |
| Cấu trúc thiết kế | Dạng Màn hình hiển thị số LED tích hợp tại chỗ trực tiếp trên thân máy |
| Kiểu luồn cáp lực | Dạng lỗ xuyên tâm (Window Type) đúc khối cách điện liền thân |
| Cấu hình tiếp điểm | 2A (2 Tiếp điểm thường mở – 2 NO độc lập) tách biệt dòng mạch |
| Dải dòng bảo vệ định mức | 0.5A đến 60A (Dải chỉnh số cực kỳ mịn thông qua cấu hình phần mềm) |
| Điện áp nguồn cấp (Control) | Dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz) |
| Cổng kết nối bảo vệ dòng rò | Kết nối trực tiếp với Biến dòng rò ZCT ngoại vi (Schneider EOCR) |
| Giao thức truyền thông | Cổng RS-485 Modbus RTU tích hợp kết nối mạng công nghiệp |
| Các chức năng bảo vệ | Quá dòng (Overcurrent), Thiếu dòng (Undercurrent), Mất pha (Phase Loss), Đảo pha (Phase Reversal), Lệch pha dòng tải (Current Unbalance), Kẹt rô-to/Bó cơ khí (Locked Rotor/Jam), Bảo vệ chạm đất/Dòng rò vi sai (Ground Fault via ZCT). |
| Thời gian trễ đáp ứng | Trễ khởi động (D-Time): 0.2-200s | Trễ cắt lỗi (O-Time): 0.2-30s |
Các ưu điểm công nghệ vượt trội của dòng rơ le i3MZ Window nguồn 24V
1. Kiến trúc ngõ ra tiếp điểm 2A (2 NO) linh hoạt và biệt lập
Khác với cấu hình 1A1B thông thường, cấu trúc tiếp điểm 2A (2 NO độc lập) của i3MZ-WRABWZ mang lại lợi thế rất lớn cho các bài toán thiết kế mạch tự động hóa đan xen bám máy. Kỹ sư có thể quy hoạch một tiếp điểm thường mở (NO) tích hợp trực tiếp vào mạch tự giữ để đóng ngắt khởi động từ (Contactor). Tiếp điểm thường mở (NO) còn lại được cấp một dải nguồn hoàn toàn độc lập khác để đẩy tín hiệu trạng thái hoặc cảnh báo sự cố về các mô-đun Input của PLC hoặc truyền thông Scada bám sàn nhà xưởng mà không sợ xung đột dòng điện.
2. Thiết kế Window Type xuyên tâm triệt tiêu hoàn toàn điểm move điện
Kiểu kết cấu lỗ xuyên tâm Window loại bỏ hoàn toàn cấu trúc domino kẹp vít mạch lực kẹp răng truyền thống. Dây cáp động lực đi thẳng từ khởi động từ (Contactor) xuyên qua lòng thiết bị đến thẳng motor, hạn chế tối đa nguy cơ lỏng ốc vít sinh nhiệt (move điện) do rung động tuần hoàn cơ khí gây ra. Giải pháp này giúp đảm bảo mạch lực luôn thông suốt, triệt tiêu hoàn toàn rủi ro phóng điện hồ quang gây cháy nổ tủ điện bám máy.
3. Màng bảo vệ vi sai dòng rò tối tân qua ZCT ngoài
Sự đắt giá của dòng i3MZ nằm ở màng bảo vệ vi sai chạm đất độ nhạy cao bám máy. Bằng cách kết nối đồng bộ với biến dòng ZCT ngoài, rơ le liên tục quét dải dòng rò vỏ do suy giảm cách điện cuộn dây motor. Thiết bị sẽ phát lệnh cắt mạch kịp thời hoặc đưa ra cảnh báo sớm trước khi sự cố leo thang thành chập cháy pha-đất, triệt tiêu nguy cơ hỏa hoạn nhà xưởng và rò điện gây nguy hiểm cho con người.
4. Nguồn điều khiển 24V AC/DC an toàn sinh mạng tuyệt đối
Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao rò rỉ tại khoang tủ điều khiển – nơi con người trực tiếp thao tác cài đặt và kiểm tra thông số bám máy. Đây là tiêu chuẩn khắt khe bắt buộc tại các nhà máy liên doanh, nhà máy bán dẫn hoặc môi trường hóa chất ẩm ướt nhằm bảo vệ an toàn sinh mạng tuyệt đối cho đội ngũ kỹ sư bảo trì bám sàn.


Ứng dụng thực tế lý tưởng bám sàn nhà máy
Rơ le kỹ thuật số đa chức năng thông minh i3MZ-WRABWZ bản lỗ xuyên tâm tiếp điểm 2A nguồn 24V an toàn là lựa chọn lý tưởng cho:
-
Tủ điều khiển động cơ thông minh tích hợp PLC (Smart MCC & PLC Integration): Phù hợp cho cấu trúc các ngăn tủ điện yêu cầu ngõ ra tiếp điểm thường mở (NO) biệt lập để gửi tín hiệu số (Digital Input) về PLC, đi dây mạch lực xuyên tâm chống move, đồng thời đồng bộ hóa dữ liệu đo lường 3 pha và dòng rò thông qua truyền thông Modbus RTU về trung tâm.
-
Hệ thống bơm, xử lý nước thải, trạm bơm chìm dải nguồn thấp: Nơi phụ tải làm việc trong điều kiện độ ẩm cao, kết cấu xuyên tâm Window giúp các cọc đấu nối không bị oxy hóa gỉ sét, việc chạy nguồn nuôi 24V áp thấp đảm bảo an toàn tuyệt đối, kết hợp với màng gác cổng dòng rò qua ZCT ngoài giúp chống rủi ro rò điện ra vỏ máy gây nguy hiểm bám sàn.
-
Môi trường công nghiệp nặng có độ rung chấn tuần hoàn: Kết cấu lỗ luồn cáp lực xuyên tâm đúc khối giúp thiết bị chống chịu xung lực cơ học cực tốt từ sàn máy truyền vào tủ điện, đảm bảo màng tiếp xúc điện liên tục.
Kết luận
Rơ le bảo vệ động cơ điện tử kỹ thuật số i3MZ-WRABWZ Schneider (Window Type – Tiếp điểm 2A – 24V) chính là giải pháp gác cổng động cơ toàn diện, an toàn và tối ưu thiết kế bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa cấu hình tiếp điểm 2A (2 NO) độc lập, kết cấu lỗ xuyên tâm Window chống move rủi ro mạch lực, màng gác cổng dòng rò ZCT tối tân, màn hình hiển thị số LED tại chỗ trực quan cùng mạch nguồn 24V an toàn sinh mạng tuyệt đối, i3MZ-WRABWZ mang lại sự tin cậy đỉnh cao cho hệ thống phụ tải của doanh nghiệp.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
