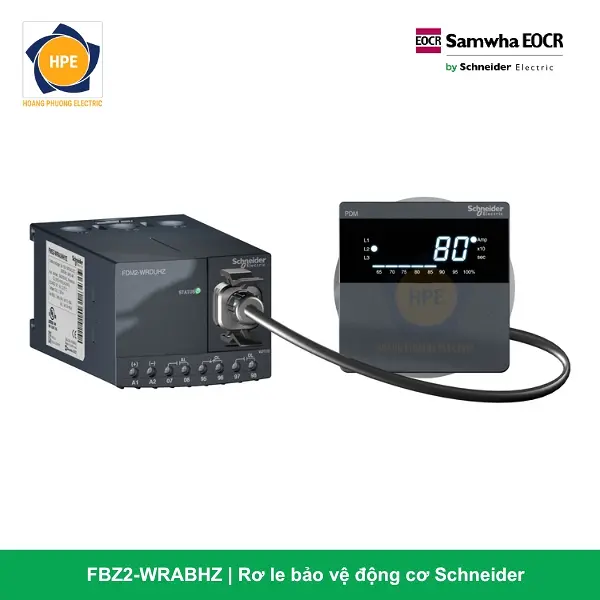

Rơ Le Bảo Vệ Động Cơ FBZ2-WRABHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh FBZ2-WRABHZ

Mã hàng FBZ2-WRABHZ thuộc phân khúc rơ le thông minh cao cấp thế hệ mới dòng EOCR-FBZ2 do Schneider Electric nghiên cứu và chế tạo bám sát các tiêu chuẩn kỹ thuật nghiêm ngặt của hệ thống tự động hóa công nghiệp. Thiết bị sử dụng bộ vi xử lý trung tâm MCU hiệu năng cao kết hợp với màn hình hiển thị số trực quan ở mặt trước, cho phép liên tục giám sát trực tiếp trị số dòng điện tải 3 pha và dòng rò vi sai bám tải theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu thiết kế phần cứng dạng kết nối đáy (Bottom Connection). Toàn bộ các đầu cực kết nối cáp mạch nhị thứ, dây tín hiệu nhận diện từ biến dòng rò ZCT ngoại vi và cổng truyền thông được bố trí dạng domino kẹp vít kiên cố ở phía dưới thân máy. Cấu trúc này giúp các kỹ sư đấu nối tủ điện phân phối tổng hoặc tủ MCC dễ dàng định hình bó dây chạy dọc theo máng cáp nhựa cực kỳ gọn gàng, vuông vắn và tăng tính thẩm mỹ cơ học bám tủ.

Ý nghĩa chi tiết cấu trúc mã hàng FBZ2-WRABHZ (ZCT Ground Fault – 24V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã FBZ2-WRABHZ bản kết nối đáy được bóc tách như sau:

• FBZ2 (Digital Earth Fault Motor Protection Relay): Dòng rơ le bảo vệ động cơ kỹ thuật số đa chức năng thông minh thế hệ mới, tối ưu hóa thuật toán bảo vệ động cơ và gác cổng dòng rò/chạm đất nâng cao kết hợp màn hình hiển thị số trực quan.

• WR (Wide Range – Extended): Định danh dải dòng bảo vệ định mức siêu rộng đã được nâng cấp vượt trội từ 0.5 Ampe đến 80 Ampe (Cài đặt số tuyến tính mịn, đáp ứng dải công suất motor lớn trực tiếp mà không cần CT phụ).

• A (Current Transformer type): Kết nối nhận tín hiệu dòng điện trực tiếp bám tải lực ổn định và chính xác.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển thông minh chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), phù hợp tuyệt đối cho môi trường đặc thù yêu cầu an toàn sinh mạng nghiêm ngặt.

• H (Bottom Connection): Ký hiệu phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị (Bottom-connected type), tối ưu hóa sơ đồ đi dây cơ học dọc tủ điện.

• Z (Modbus RTU Communication / Ground Fault): Khẳng định tính năng gác cổng dòng rò chạm đất kết nối trực tiếp với biến dòng ZCT ngoài, đồng thời tích hợp sẵn cổng truyền thông RS-485 giao thức Modbus RTU để số hóa hệ thống lên SCADA/PMS trung tâm.

Thông số kỹ thuật chi tiết dòng FBZ2-WRABHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le FBZ2 kết nối đáy nguồn 24V

1. Kiểu dáng Bottom Connection tinh gọn bản vẽ đi dây

Thiết kế bố trí toàn bộ cầu đấu dây nhị thứ về một phía dưới thân máy (Bottom Connection) mang lại lợi thế cơ học rất lớn khi lắp ráp tủ điện. Toàn bộ cáp điều khiển được gom gọn đi thẳng vào máng nhựa chạy dọc, giúp khoang tủ điện trở nên chuyên nghiệp, thoáng đãng, dễ dàng đấu nối và bảo trì định kỳ bám sàn tủ.

2. Mạch nguồn điều khiển 24V AC/DC siêu an toàn

Thiết kế chạy dải nguồn áp thấp 24V AC/DC loại bỏ hoàn toàn các rủi ro nguy hiểm về điện áp cao ở mặt cánh cửa tủ điện – nơi con người trực tiếp thao tác cài đặt. Đây là tiêu chuẩn bắt buộc đối với các nhà máy sản xuất hiện đại nhằm bảo vệ an toàn tuyệt đối tính mạng cho kỹ sư vận hành và công nhân bảo trì khi thao tác bám sàn nhà xưởng.

3. Dải dòng siêu rộng lên đến 80A tiện lợi

Việc mở rộng dải dòng lên đến 80A trực tiếp cho phép FBZ2-WRABHZ làm chủ trực tiếp các hệ thống motor công suất lớn mà không cần mua và lắp thêm hệ thống biến dòng (CT) phụ bên ngoài, giúp tiết kiệm không gian lắp bệ tủ điện và tối ưu chi phí vật tư cho nhà thầu cơ điện.

4. Màng bảo vệ dòng rò chạm đất (ZCT) và kết nối truyền thông SCADA

Khi liên kết với biến dòng rò ZCT của hãng Schneider, rơ le giám sát chặt chẽ các dòng rò vi sai siêu nhỏ (mA) do hiện tượng lão hóa vỏ cách điện cuộn dây motor sinh ra, chủ động bảo vệ an toàn tính mạng con người và phòng chống cháy nổ bám sàn. Toàn bộ dữ liệu vận hành từ dòng tải 3 pha đến lịch sử lỗi đều được số hóa bám máy và truyền về trung tâm qua cổng RS-485 Modbus RTU.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số đa chức năng tích hợp dòng rò FBZ2-WRABHZ bản kết nối đáy nguồn 24V là lựa chọn lý tưởng cho:

• Tủ điều khiển động cơ thông minh cao cấp (Smart MCC Premium Bottom Connection Layout): Thích hợp cho các dạng tủ điện dạng ngăn kéo hoặc tủ mô-đun yêu cầu cấu trúc thiết bị tối giản, gom dây gọn gàng bám máng cáp nhựa phía dưới bám tủ.

• Hệ thống bơm chìm, xử lý nước thải công nghiệp: Nơi các phụ tải làm việc trong điều kiện độ ẩm rất cao, nguy cơ tổn hao cách điện sinh dòng rò lớn, bắt buộc phải dùng nguồn điều khiển áp thấp 24V an toàn sinh mạng nghiêm ngặt và màng bảo vệ dòng rò nhạy bén qua ZCT ngoại vi bám sàn.

• Hệ thống quạt hút thông gió hầm lò, máy nén khí áp lực cao: Các phụ tải đắt tiền hoạt động chu kỳ liên tục, yêu cầu màng giám sát độ lệch pha dòng tải cực kỳ nghiêm ngặt và lưu trữ dữ liệu truyền thông về trung tâm điều khiển bám sàn.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số FBZ2-WRABHZ Schneider (Bottom Connection – 80A – 24V) chính là giải pháp gác cổng động cơ thông minh, chống dòng rò tối ưu thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa kết cấu kết nối terminal đáy tinh gọn, hiển thị số sắc nét, dải dòng rộng 0.5-80A, màng bảo vệ dòng rò ZCT tối tân, dải nguồn 24V an toàn sinh mạng cùng cổng truyền thông Modbus RTU mạnh mẽ, FBZ2-WRABHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho hệ thống phụ tải của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
