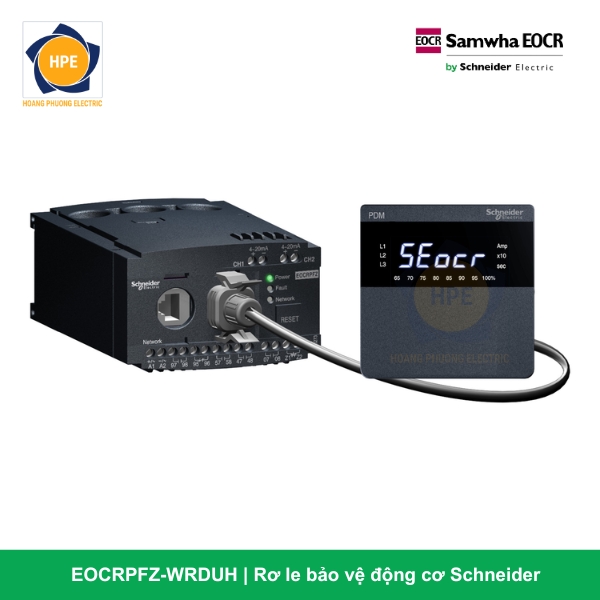

Giới thiệu về rơ le kỹ thuật số đa chức năng PFZ-WRDUH
Mã hàng EOCRPFZ-WRDUH (thuộc series kinh điển EOCR-PFZ của Schneider Samwha) là giải pháp gác cổng bảo vệ động cơ dải trung, được thiết kế chuyên dụng cho các hệ thống tủ điện công nghiệp đòi hỏi độ tin cậy và màng an toàn rò điện ở mức khắt khe. Được trang bị bộ vi xử lý trung tâm MCU hiệu năng cao, thiết bị liên tục tính toán thông số dòng tải lực thực tế bám lưới, giúp bảo vệ an toàn tuyệt đối cho các cuộn dây motor trước mọi biến cố đột xuất bám sàn nhà xưởng.
Đặc trưng cốt lõi của mã EOCRPFZ-WRDUH là kết cấu phần cứng dạng kết nối đáy (Bottom Connection). Toàn bộ các cực đấu nối cơ học cho mạch điều khiển và tín hiệu nhị thứ đều được bố trí vuông vắn bên dưới thân máy. Thiết kế này giúp các kỹ sư lắp bệ dễ dàng gom bó dây, chạy máng cáp nhựa bám sườn tủ gọn gàng, tăng tính thẩm mỹ công nghiệp tối đa.
Ý nghĩa chi tiết cấu trúc mã hàng EOCRPFZ-WRDUH (EOCR-PFZ Series)
Để bóc tách chi tiết cấu hình linh kiện bám sát theo quy chuẩn thiết kế đồng bộ của hãng Schneider Electric, mã sản phẩm được giải mã như sau:
-
EOCRPFZ (Series PFZ): Dòng rơ le kỹ thuật số đa chức năng thông minh (Digital Multifunction Relay), đặc trưng bởi sự nâng cấp màng bảo vệ dòng rò/chạm đất kết hợp giám sát số.
-
WR (Wide Range): Định danh thiết bị sở hữu dải dòng bảo vệ định mức siêu rộng từ 0.5 Ampe đến 60 Ampe (Cho phép tinh chỉnh số tuyến tính mịn, bao phủ hầu hết các dải công suất motor hạ thế thông dụng).
-
D (Display / Digital): Công nghệ xử lý số hiển thị thông số mã lỗi và trạng thái vận hành bám máy.
-
U (Universal / High Control Voltage): Mạch nguồn nuôi cho phép dải điện áp rộng dải cao từ 85V đến 250V AC/DC (Tần số 50/60Hz đối với nguồn xoay chiều), chống chịu cực tốt trước hiện tượng sụt áp lưới ngẫu nhiên bám xưởng.
-
H (Bottom Connection): Cấu hình phần cứng quy định toàn bộ hệ thống domino/terminal đấu dây nằm ở phía đáy thiết bị, tối ưu sơ đồ đi dây cơ học dọc tủ.
Thông số kỹ thuật chi tiết dòng EOCRPFZ-WRDUH Schneider
| Đặc tính kỹ thuật | Chi tiết thông số dòng EOCRPFZ-WRDUH (EOCR-PFZ) |
| Thương hiệu | Schneider Electric (Dòng EOCR Samwha – Xuất xứ Hàn Quốc) |
| Dạng điều chỉnh | Lập trình số thông qua hệ phím bấm điều hướng, hiển thị kỹ thuật số sắc nét |
| Kiểu kết nối mạch | Dạng cầu đấu dây phía dưới (Bottom Connection) kiên cố |
| Dải dòng bảo vệ định mức | 0.5A đến 60A (Điều chỉnh mịn, bám sát dòng làm việc thực tế của motor) |
| Điện áp nguồn cấp (Control) | 85 ~ 250V AC/DC (Nguồn dải rộng áp cao thông dụng bám tủ) |
| Các chức năng bảo vệ | Quá dòng (Overcurrent), Thiếu dòng chạy không tải (Undercurrent), Mất pha (Phase Loss), Đảo pha (Phase Reversal), Lệch pha dòng tải (Current Unbalance), Kẹt rô-to/Bó cơ khí (Locked Rotor/Jam), Bảo vệ chạm đất/Dòng rò (Ground Fault). |
| Thời gian trễ khởi động | Thiết lập cấu hình từ 0 giây đến 200 giây (Bỏ qua dòng đỉnh Inrush lúc motor đề-pa). |
| Thời gian trễ ngắt lỗi | Thiết lập cấu hình từ 0 giây đến 30 giây bám sát đặc tính kỹ thuật. |
| Cơ chế khởi động lại | Hỗ trợ Reset bằng phím bấm tại chỗ (Manual), ngắt nguồn nuôi (Electrical) hoặc tự động Reset (Auto) bám máy. |
| Cấu hình tiếp điểm đầu ra | Hệ thống tiếp điểm khô lập trình được, chịu tải định mức 5A / 250VAC. |
Các ưu điểm công nghệ vượt trội của dòng rơ le EOCR-PFZ (EOCRPFZ-WRDUH)
1. Màng gác cổng dòng rò chạm đất an toàn tuyệt đối
Ký tự “Z” trong phân khúc PFZ định danh năng lực bảo vệ lỗi chạm đất cấp độ cao. Khi xuất hiện hiện tượng rò rỉ điện cách điện trên cuộn dây motor do môi trường làm việc ẩm ướt bám sàn, rơ le sẽ phát hiện ngay lập tức và ra lệnh ngắt cuộn hút Contactor, đánh chặn triệt tiêu nguy cơ cháy nổ motor hoàn toàn hoặc tai nạn giật điện nguy hiểm cho công nhân bám máy.
2. Số hóa màng giám sát và lưu trữ lịch sử sự cố
Rơ le liên tục đo đạc và giám sát trực quan thông số dòng tải lực. Khi xảy ra sự cố ngắt mạch, thiết bị tự động lưu trạng thái lỗi (Trip Cause) và trị số dòng điện lỗi gần nhất vào bộ nhớ chip. Kỹ sư bảo trì bám sàn chỉ cần kiểm tra mã hiển thị là có thể bắt bệnh chính xác siêu tốc, giảm tối đa thời gian dừng máy (Downtime).
3. Kết cấu Bottom Connection kiên cố, chịu rung lắc tốt
Thiết kế terminal đấu dây phía đáy được tinh chỉnh bằng hệ thống kẹp vít cơ học chắc chắn, chống hiện tượng move sinh nhiệt hay lỏng dây tín hiệu khi motor bám sàn hoạt động chu kỳ dài gây rung lắc khoang tủ điện.
4. Dải nguồn Universal 85-250V linh hoạt tối đa
Mạch nguồn nuôi dải rộng dải cao giúp thiết bị hoạt động cực kỳ mát mẻ, ổn định, triệt tiêu hoàn toàn nỗi lo cháy nổ bo mạch điều khiển nhị thứ khi điện lưới nhà xưởng trồi sụt thất thường bám lưới.
Ứng dụng thực tế lý tưởng bám sàn nhà máy
Rơ le kỹ thuật số đa chức năng EOCRPFZ-WRDUH Schneider là linh kiện gác cổng lý tưởng cho:
-
Hệ thống máy bơm chìm, xử lý nước thải hầm sâu: Nơi motor làm việc liên tục trong môi trường ngập nước ẩm ướt cao, nguy cơ rò điện cực lớn, bắt buộc phải có màng bảo vệ dòng rò gác cổng an toàn.
-
Tủ điều khiển động cơ MCC dạng ngăn kéo / mô-đun: Thích hợp cho các layout thiết kế tủ điện có không gian hẹp, máng nhựa đi dây bố trí sẵn ở phía dưới thiết bị để gom dây gọn gàng bám tủ.
-
Hệ thống quạt hút thông gió nhà xưởng, máy nén khí áp lực cao: Các phụ tải cốt lõi hoạt động chu kỳ dài, đòi hỏi màng giám sát độ lệch pha dòng tải cực kỳ nghiêm ngặt bám máy.
Kết luận
Rơ le bảo vệ động cơ điện tử kỹ thuật số EOCRPFZ-WRDUH Schneider chính là tinh hoa của giải pháp bảo vệ động cơ thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa công nghệ xử lý số hiển thị thông tin rõ ràng, dải dòng rộng 0.5-60A kết nối terminal đáy kiên cố, màng bảo vệ dòng rò tối tân cùng dải nguồn nuôi dải rộng áp cao linh hoạt, EOCRPFZ-WRDUH là sự đầu tư bền vững nâng tầm công nghệ bảo vệ an toàn cho mọi hạ tầng trạm điện và motor cốt lõi.
Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
