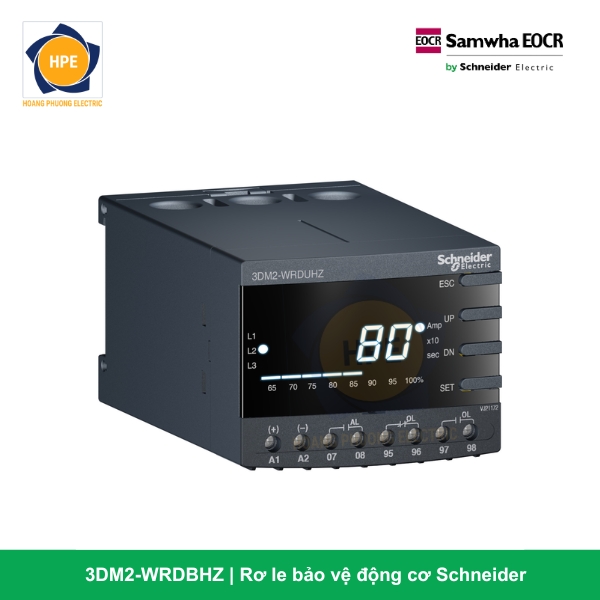

Rơ Le Bảo Vệ Động Cơ 3DM2-WRDBHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh 3DM2-WRDBHZ

Mã hàng 3DM2-WRDBHZ là giải pháp gác cổng công nghệ số thuộc phân khúc rơ le thông minh dòng EOCR-3DM2 cao cấp do Schneider Electric phát triển. Dòng sản phẩm này được thiết kế để thay thế hoàn toàn các dòng rơ le cơ truyền thống nhờ bộ vi xử lý MCU mạnh mẽ, kết hợp với Màn hình hiển thị LED/LCD sắc nét ở mặt trước giúp giám sát trực tiếp dải thông số dòng điện 3 pha theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu thiết kế phần cứng dạng kết nối đáy (Bottom Connection). Toàn bộ các đầu cực kết nối cáp mạch nhị thứ và tín hiệu điều khiển được bố trí dạng domino kẹp vít kiên cố ở phía dưới thân máy. Cấu trúc này giúp các kỹ sư đấu nối tủ điện phân phối tổng hoặc tủ MCC định hình bó dây chạy dọc theo máng cáp nhựa cực kỳ gọn gàng, vuông văn và tăng tính thẩm mỹ cơ học cho mặt tủ.

Ý nghĩa chi tiết cấu trúc mã hàng 3DM2-WRDBHZ (Bottom Connection – 24V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã 3DM2-WRDBHZ bản kết nối đáy được bóc tách như sau:

• 3DM2 (Digital Multi-Function Relay): Dòng rơ le kỹ thuật số đa chức năng thông minh thế hệ thứ 2, trang bị màn hình hiển thị trực quan và hỗ trợ kết nối mạng truyền thông.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức rộng từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt và chỉnh số tuyến tính cực kỳ mịn qua các phím bấm mặt trước).

• D (Digital / Display): Tích hợp màn hình kỹ thuật số hiển thị thông số dòng điện và mã lỗi khi xảy ra sự cố.

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz cho nguồn AC), phù hợp tuyệt đối cho các môi trường ẩm ướt hoặc tủ điện yêu cầu an toàn sinh mạng nghiêm ngặt.

• H (Bottom Connection): Ký hiệu phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị (Bottom-connected type), tối ưu hóa sơ đồ đi dây cơ học dọc tủ.

• Z (Modbus RTU Communication): Tích hợp sẵn cổng truyền thông RS-485 giao thức Modbus RTU, sẵn sàng kết nối vào hệ thống SCADA/PMS của nhà máy.

Thông số kỹ thuật chi tiết dòng 3DM2-WRDBHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le thông minh 3DM2 24V

1. Số hóa màng giám sát 3 pha trực quan theo thời gian thực

Màn hình tích hợp trên thân máy liên tục hiển thị luân phiên giá trị dòng điện chạy trên cả 3 pha (A1, A2, A3). Khi có sự cố ngắt mạch xảy ra, màn hình sẽ khóa hiển thị chính xác nguyên nhân lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha…) cùng giá trị dòng lỗi gần nhất được lưu trong bộ nhớ (Trip Cause Memory). Điều này giúp kỹ sư bảo trì bắt bệnh sự cố siêu tốc bám sàn nhà xưởng mà không cần phải đoán mò.

2. Sử dụng nguồn nuôi 24V siêu an toàn cho kỹ sư vận hành

Việc chạy nguồn nuôi mạch điều khiển dải áp thấp 24V AC/DC giúp loại bỏ hoàn toàn rủi ro phóng điện áp cao (220V) ở mặt cửa tủ điện. Đây là tiêu chuẩn bắt buộc trong các nhà máy hiện đại nhằm bảo vệ an toàn tuyệt đối tính mạng cho công nhân khi thao tác nhấn nút hoặc kiểm tra thông số thiết bị.

3. Sẵn sàng cho kỷ nguyên nhà máy thông minh (IoT / SCADA)

Sở hữu cổng truyền thông mạng RS-485 Modbus RTU, rơ le 3DM2 biến chiếc tủ điện truyền thống thành một nút mạng thông minh. Mọi thông số dòng tải, công suất hoạt động, lịch sử lỗi đều được số hóa và truyền dẫn liên tục về phòng điều khiển trung tâm, hỗ trợ đắc lực cho công tác bảo trì dự đoán (Predictive Maintenance) và giảm tối đa thời gian dừng máy (Downtime).

4. Kết cấu Bottom Connection tối ưu hóa không gian đi dây

Kiểu kết nối domino luồn dây phía dưới giúp các kỹ sư thiết kế tủ dễ dàng gom bó dây nhị thứ chạy dọc theo máng cáp nhựa bám sườn tủ, tăng tính thẩm mỹ và độ kiên cố cơ học cho toàn bộ hệ thống mạch điều khiển.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh 3DM2-WRDBHZ bản nguồn 24V kết nối đáy là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển động cơ thông minh (Smart MCC Layout): Thích hợp cho các dạng tủ điện dạng ngăn kéo hoặc tủ mô-đun có không gian máng đi dây bố trí sẵn ở phía dưới thiết bị và chuẩn hóa dải nguồn 24V DC.

• Hệ thống quạt hút thông gió nhà xưởng, máy nén khí áp lực cao: Các phụ tải cốt lõi hoạt động chu kỳ dài, đòi hỏi màng giám sát độ lệch pha dòng tải cực kỳ nghiêm ngặt bám máy.

• Dây chuyền sản xuất thực phẩm, hóa chất: Những khu vực có môi trường độ ẩm cao, yêu cầu hệ thống điều khiển sử dụng dải nguồn 24V an toàn sinh mạng và thiết bị đo lường dải dòng nhạy bén, lưu trữ dữ liệu truyền thông về trung tâm.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số 3DM2-WRDBHZ Schneider (Bottom Connection – 24V) chính là giải pháp gác cổng động cơ thông minh bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa công nghệ số hiển thị sắc nét, dải dòng rộng 0.5-60A kết nối terminal đáy kiên cố, dải nguồn điều khiển 24V an toàn sinh mạng cùng cổng truyền thông Modbus RTU mạnh mẽ, 3DM2-WRDBHZ là sự đầu tư kiên cố hàng đầu mang lại sự tin cậy tuyệt đối cho mọi động cơ cốt lõi của doanh nghiệp.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
