Rơ Le Bảo Vệ Động Cơ i3BZ-WRCUHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3BZ-WRCUHZ

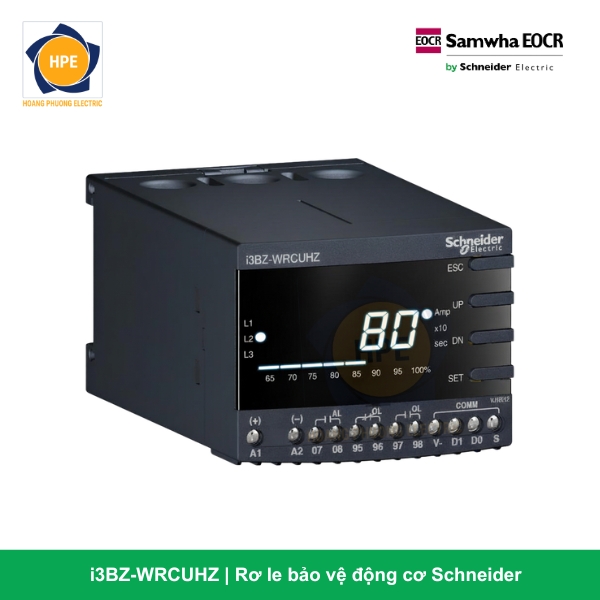

Mã hàng EOCR-i3BZ-WRCUHZ là giải pháp gác cổng công nghệ số thuộc phân khúc rơ le thông minh cao cấp được Schneider Electric thiết kế để đáp ứng các động cơ công suất trung bình lớn bám lưới. Điểm vượt trội của dòng i3BZ so với các dòng i3DM thông thường là khả năng cho phép đo lường và bảo vệ dòng tải trực tiếp lên tới 80A mà không cần qua biến dòng phụ (CT). Thiết bị sở hữu màng bảo vệ vi sai dòng rò cực kỳ nhạy bén, kết hợp bộ vi xử lý MCU hiệu năng cao và Màn hình hiển thị LCD tích hợp sắc nét để giám sát thông số vận hành theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu thiết kế phần cứng dạng kết nối đáy (Bottom Connection). Toàn bộ các đầu cực kết nối cáp mạch nhị thứ, dây tín hiệu ZCT và truyền thông được bố trí dạng cầu đấu domino kẹp vít kiên cố ở phía dưới thân máy. Cấu trúc này giúp các kỹ sư đấu nối tủ điện phân phối tổng hoặc tủ MCC định hình bó dây chạy dọc theo máng cáp nhựa cực kỳ gọn gàng, vuông vắn và tăng tính thẩm mỹ cơ học cho tổng thể khoang tủ.

Ý nghĩa chi tiết cấu trúc mã hàng I3BZ-WRCUHZ (Bottom Connection – 80A – 100-240V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã I3BZ-WRCUHZ bản kết nối đáy được bóc tách như sau:

• i3BZ (Digital Multi-Function Relay with Ground Fault – High Current): Dòng rơ le kỹ thuật số đa chức năng thông minh, tích hợp chuyên sâu màng bảo vệ dòng rò/chạm đất, màn hình hiển thị LCD, hỗ trợ kết nối mạng truyền thông với công suất tải dòng mở rộng trực tiếp lên tới 80A.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức rộng từ 0.5 Ampe đến 80 Ampe (Cho phép cài đặt số tuyến tính cực kỳ mịn qua các phím bấm mặt trước).

• C (Current Transformer type): Kết nối nhận tín hiệu dòng điện trực tiếp hoặc gián tiếp kiên cố (Cấu hình ngõ vào CT phù hợp hệ thống).

• U (Universal / High Control Voltage): Mạch nguồn điều khiển chấp nhận dải điện áp rộng dải cao từ 100V đến 240V AC/DC (Tần số 50/60Hz cho nguồn AC), tương thích hoàn hảo với lưới điện điều khiển thông dụng tại Việt Nam mà không cần bộ đổi nguồn hạ áp.

• H (Bottom Connection): Ký hiệu phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị (Bottom-connected type), tối ưu hóa sơ đồ đi dây cơ học dọc tủ.

• Z (Zero-phase Ground Fault / Earth Leakage): Khẳng định tính năng gác cổng dòng rò chạm đất an toàn sinh mạng cấp độ cao, kết nối trực tiếp với biến dòng rò ZCT ngoài để ngắt mạch tức thì khi xuất hiện lỗi rò cách điện.

Thông số kỹ thuật chi tiết dòng EOCR-i3BZ-WRCUHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le thông minh i3BZ 80A

1. Giải quyết bài toán dải dòng lớn 80A không cần CT phụ

Nâng cấp đắt giá nhất của mã I3BZ-WRCUHZ là khả năng đo lường trực tiếp các motor có dòng tải lên đến 80A mà không cần mua thêm các bộ biến dòng phụ ngoại vi (External CTs). Điều này giúp các xưởng lắp ráp tủ điện tiết kiệm đáng kể chi phí vật tư, giảm các điểm tiếp xúc cơ khí và tối ưu hóa diện tích khoang tủ điện cực kỳ hiệu quả bám sàn nhà xưởng.

2. Chuyên gia bảo vệ dòng rò chạm đất thông minh (ZCT Ground Fault)

Ký tự MZ/BZ trên thiết bị khẳng định năng lực tối ưu hóa cho màng bảo vệ lỗi chạm đất. Khi kết hợp cùng biến dòng rò ZCT của hãng Schneider, rơ le phát hiện các dòng rò siêu nhỏ (mA) xuất hiện do lớp vỏ cách điện của cuộn dây động cơ bị lão hóa, lập tức nhả tiếp điểm lệnh ngắt Contactor trước khi lỗi nhỏ này phát triển thành sự cố chập cháy pha-đất gây hỏng motor hoàn toàn bám máy.

3. Số hóa màng giám sát 3 pha trực quan theo thời gian thực

Màn hình LCD tích hợp trên thân máy liên tục hiển thị luân phiên giá trị dòng điện chạy trên cả 3 pha (A1, A2, A3) và trị số dòng rò bám tải. Khi có sự cố ngắt mạch xảy ra, màn hình sẽ khóa hiển thị chính xác nguyên nhân lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha, GF – Dòng rò…) cùng giá trị dòng lỗi gần nhất được lưu trong bộ nhớ (Trip Cause Memory). Điều này giúp kỹ sư bảo trì bắt bệnh sự cố siêu tốc bám sàn nhà xưởng mà không cần phải đoán mò.

4. Sẵn sàng cho kỷ nguyên nhà máy thông minh (IoT / SCADA)

Sở hữu cổng truyền thông mạng RS-485 Modbus RTU, rơ le i3BZ biến chiếc tủ điện truyền thống thành một nút mạng thông minh. Mọi thông số dòng tải, công suất hoạt động, lịch sử lỗi đều được số hóa và truyền dẫn liên tục về phòng điều khiển trung tâm, hỗ trợ đắc lực cho công tác bảo trì dự đoán (Predictive Maintenance) và giảm tối đa thời gian dừng máy (Downtime).

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh tích hợp dòng rò EOCR i3BZ-WRCUHZ bản kết nối đáy dòng cao là linh kiện gác cổng lý tưởng cho:

• Tủ điều khiển động cơ thông minh (Smart MCC Layout): Thích hợp cho các dạng tủ điện dạng ngăn kéo hoặc tủ mô-đun công suất lớn dải dòng đến 80A có không gian máng đi dây bố trí sẵn ở phía dưới thiết bị.

• Hệ thống máy bơm nước phân phối và xử lý nước thải: Nơi các động cơ bơm chìm hoạt động liên tục trong môi trường ẩm ướt cao, nguy cơ rò rỉ điện ra vỏ lớn, cần màng giám sát dòng rò ZCT tuyệt đối an toàn và sử dụng nguồn lưới trực tiếp 220V thông dụng bám tủ.

• Hệ thống quạt hút thông gió hầm lò, máy nén khí ly tâm công suất lớn: Các phụ tải đắt tiền hoạt động chu kỳ liên tục, yêu cầu màng giám sát độ lệch pha dòng tải cực kỳ nghiêm ngặt và lưu trữ dữ liệu truyền thông về trung tâm điều khiển bám sàn.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số EOCR i3BZ-WRCUHZ Schneider (Bottom Connection – 80A) chính là đỉnh cao của giải pháp gác cổng động cơ an toàn chống dòng rò dải dòng lớn thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa công nghệ số hiển thị LCD sắc nét, dải dòng mở rộng 0.5-80A không cần CT phụ, kết nối terminal đáy kiên cố, màng bảo vệ dòng rò ZCT tối tân, dải nguồn điện áp cao thông dụng cùng cổng truyền thông Modbus RTU mạnh mẽ, i3BZ-WRCUHZ là sự đầu tư kiên cố hàng đầu mang lại màng bảo vệ thông minh, tin cậy tuyệt đối cho mọi động cơ cốt lõi bám sàn nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
