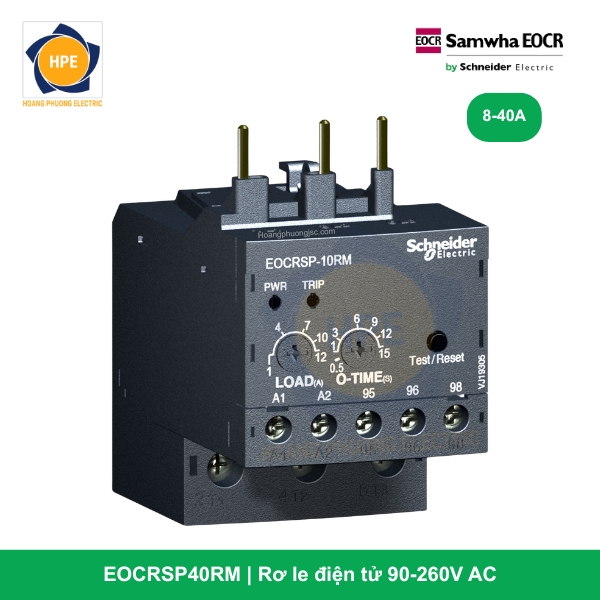

Rơ Le Bảo Vệ Động Cơ EOCR-SP Schneider

Giới thiệu dòng rơ le bảo vệ động cơ EOCR-SP Schneider

Trong dải sản phẩm bảo vệ động cơ điện tử của Schneider Electric (Samwha EOCR – Xuất xứ Hàn Quốc), dòng EOCR-SP là phân khúc mang tính kinh tế cao nhất. Đây là giải pháp thay thế hoàn hảo cho dòng rơ le nhiệt (băng kép) truyền thống nhờ độ chính xác cực cao của mạch điện tử, dải chỉnh dòng linh hoạt và kích thước vô cùng nhỏ gọn.

Khác với các phiên bản cao cấp có màn hình LCD hay núm vặn đa chức năng, EOCR-DS3 hay EOCR-SSD, dòng EOCR-SP tập trung tối đa vào thiết kế tối giản: Sử dụng các núm vặn Analog cơ học kết hợp với hệ thống đèn LED chỉ thị trạng thái để bảo vệ an toàn cho các động cơ công suất nhỏ và trung bình trong nhà máy.

Giải mã ký tự đặt mã dòng EOCR-SP (Bản RM)

Họ rơ le EOCR-SP dòng đuôi RM sở hữu các đặc trưng phần cứng cố định rất dễ nhớ giúp kỹ sư đấu nối và phòng vật tư lựa chọn chính xác:

1. Ý nghĩa ký tự đuôi “RM”

• R (Reset): Tích hợp nút nhấn khôi phục trạng thái bằng tay (Manual Reset) ngay trên mặt thiết bị sau khi xử lý xong sự cố.

• M (Mạch nguồn nuôi): Toàn bộ các mã này sử dụng dải điện áp điều khiển thông dụng là 220V AC (tần số 50/60Hz), rất phù hợp với mạch nhị thứ điều khiển sử dụng dây Trung tính tại Việt Nam.

2. Phân dải dòng điện bảo vệ định mức

Dòng EOCR-SP được chia làm 4 dải Ampe cố định để phù hợp với từng cỡ công suất motor:

• EOCRSP01RM: Dải dòng bảo vệ siêu nhỏ, tùy chỉnh từ 0.1A đến 1A.

• EOCRSP10RM: Dải dòng bảo vệ nhỏ, tùy chỉnh từ 1A đến 10A.

• EOCRSP20RM: Dải dòng bảo vệ trung bình, tùy chỉnh từ 2A đến 20A.

• EOCRSP40RM: Dải dòng bảo vệ lớn nhất phân khúc, tùy chỉnh từ 4A đến 40A.

Bảng thông số kỹ thuật chi tiết 4 mã hàng EOCR-SP

• Kiểu lắp đặt: Gài trực tiếp trên thanh DIN Rail 35mm hoặc bắt vít cố định lên tấm Panel của tủ điện.

• Cấu hình hệ thống tiếp điểm: 1 Tiếp điểm thường đóng (1 NC) + 1 Tiếp điểm thường mở (1 NO).

• Thời gian trễ tác động: * Thời gian trễ quá dòng (O-Time): Cố định tác động siêu tốc trong vòng 5 giây sau khi dòng vượt ngưỡng cài đặt.

  • Thời gian trễ khi khởi động (D-Time): Cố định trễ 5 giây để động cơ đề-pa ổn định dòng dòng tải.

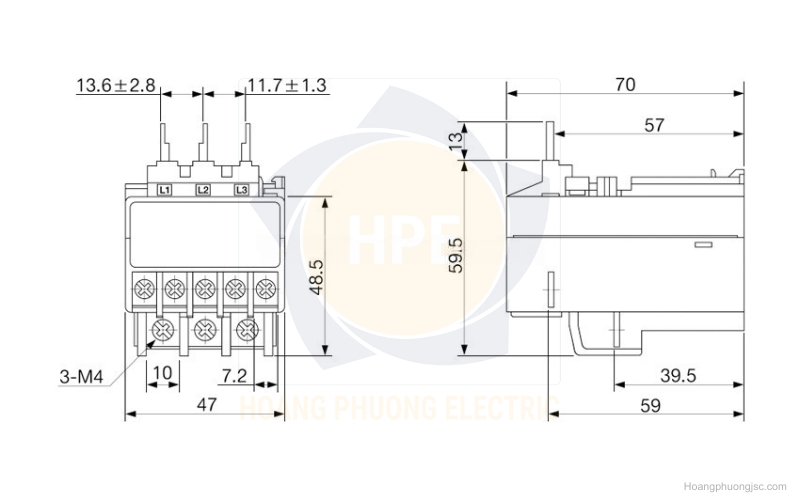

Đặc điểm cơ khí và Chức năng bảo vệ của EOCR-SP

1. Kết cấu 2 lỗ luồn dây xuyên thân (Window Type)

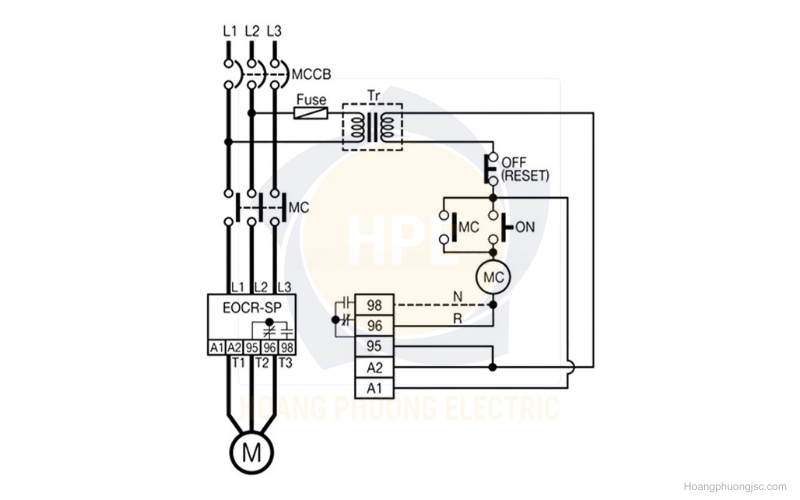

Điểm đặc trưng của dòng EOCR-SP là trên thân chỉ thiết kế 2 lỗ luồn dây xuyên thân (thay vì 3 lỗ như các dòng kỹ thuật số). Khi đấu nối mạch lực, thợ điện chỉ cần chọn 2 trong 3 dây pha của động cơ 3 pha để xỏ đâm xuyên qua thân rơ le. Kết cấu này giúp thiết bị đạt kích thước siêu nhỏ gọn, tiết kiệm diện tích tối đa cho các hộp tủ điện điều khiển nhỏ bám máy.

2. Các chức năng bảo vệ cốt lõi

Dù có mức giá cực kỳ bình dân, EOCR-SP vẫn đảm nhiệm xuất sắc 3 chức năng gác cổng an toàn:

• Bảo vệ Quá dòng (Overcurrent): Ngắt mạch điều khiển khi dòng tải thực tế vượt quá giá trị thiết lập trên núm vặn LOAD.

• Bảo vệ Mất pha (Phase Loss): Tác động ngắt xả tải cực nhanh khi hệ thống bị mất pha đột ngột, bảo vệ cuộn dây motor không bị cháy do lệch dòng.

• Bảo vệ Kẹt rô-to (Locked Rotor): Phát hiện dòng tăng vọt do sự cố bó kẹt cơ khí để bảo vệ hệ thống tức thì.

Ứng dụng thực tế của dòng EOCR-SP

Nhờ ưu thế tuyệt đối về giá thành và kích thước nhỏ gọn, các mã hàng EOCR-SP được ứng dụng cực kỳ rộng rãi bám sàn nhà máy:

• Tủ điện điều khiển các loại máy công cụ cỡ nhỏ: máy khoan bàn, máy mài, máy cắt mini, quạt hút mùi ly tâm.

• Hệ thống máy bơm nước gia dụng, bơm tăng áp tòa nhà, bơm định lượng hóa chất.

• Các băng tải nhỏ truyền sấy nguyên liệu trong dây chuyền đóng gói bao bì, thực phẩm.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
