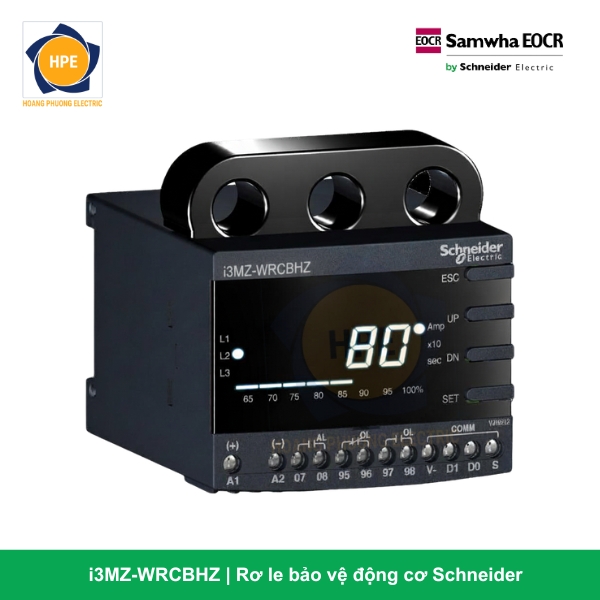

Rơ Le Bảo Vệ Động Cơ i3MZ-WRCBHZ Schneider

Giới thiệu về rơ le kỹ thuật số thông minh i3MZ-WRCBHZ

Mã hàng EOCR-i3MZ-WRCBHZ là giải pháp gác cổng công nghệ số thuộc phân khúc rơ le thông minh cao cấp được Schneider Electric tinh chỉnh tối ưu cho bài toán bảo vệ chống dòng rò chạm đất trong môi trường yêu cầu an toàn điện áp thấp. Điểm đắt giá của dòng i3MZ nằm ở màng bảo vệ vi sai dòng rò cực kỳ nhạy bén, kết hợp với bộ vi xử lý MCU mạnh mẽ và Màn hình hiển thị LCD sắc nét ở mặt trước, giúp giám sát trực tiếp dải thông số dòng điện 3 pha và dòng rò theo thời gian thực (Real-time monitoring).

Sản phẩm sở hữu thiết kế phần cứng dạng kết nối đáy (Bottom Connection). Toàn bộ các đầu cực kết nối cáp mạch nhị thứ và tín hiệu điều khiển được bố trí dạng domino kẹp vít kiên cố ở phía dưới thân máy. Cấu trúc này giúp các kỹ sư đấu nối tủ điện phân phối tổng hoặc tủ MCC định hình bó dây chạy dọc theo máng cáp nhựa cực kỳ gọn gàng, vuông vắn và tăng tính thẩm mỹ cơ học cho mặt tủ.

Ý nghĩa chi tiết cấu trúc mã hàng I3MZ-WRCBHZ (Bottom Connection – 24V)

Để giải mã cấu hình linh kiện bám sát theo quy chuẩn kỹ thuật đồng bộ của nhà sản xuất Schneider Electric, mã I3MZ-WRCBHZ bản kết nối đáy được bóc tách như sau:

• i3MZ (Digital Multi-Function Relay with Ground Fault): Dòng rơ le kỹ thuật số đa chức năng thông minh, tích hợp chuyên sâu màng bảo vệ dòng rò/chạm đất, màn hình hiển thị LCD và hỗ trợ kết nối mạng truyền thông.

• WR (Wide Range): Định danh cấu hình dải dòng bảo vệ định mức rộng từ 0.5 Ampe đến 60 Ampe (Cho phép cài đặt và chỉnh số tuyến tính cực kỳ mịn qua các phím bấm mặt trước).

• C (Current Transformer type): Kết nối nhận tín hiệu dòng điện gián tiếp hoặc trực tiếp kiên cố (Cấu hình ngõ vào CT phù hợp hệ thống).

• B (Wide Control Voltage – Low): Mạch nguồn điều khiển chấp nhận nguồn nuôi dải điện áp thấp an toàn 24V AC/DC (Tần số 50/60Hz cho nguồn AC), phù hợp tuyệt đối cho các môi trường ẩm ướt hoặc tủ điện yêu cầu an toàn sinh mạng nghiêm ngặt.

• H (Bottom Connection): Ký hiệu phần cứng quy định kiểu kết nối terminal/đấu dây nằm ở phía đáy thiết bị (Bottom-connected type), tối ưu hóa sơ đồ đi dây cơ học dọc tủ.

• Z (Zero-phase Ground Fault / Earth Leakage): Khẳng định tính năng gác cổng dòng rò chạm đất an toàn cấp độ cao, kết nối trực tiếp với biến dòng rò ZCT ngoài để ngắt mạch tức thì khi xuất hiện lỗi rò cách điện.

Thông số kỹ thuật chi tiết dòng EOCR-i3MZ-WRCBHZ Schneider

Các ưu điểm công nghệ vượt trội của dòng rơ le thông minh i3MZ 24V

1. Chuyên gia gác cổng dòng rò kết hợp nguồn 24V siêu an toàn

Ký tự MZ trên dòng sản phẩm này khẳng định năng lực tối ưu hóa cho màng bảo vệ lỗi chạm đất. Khi kết hợp cùng biến dòng rò ZCT của hãng Schneider, rơ le phát hiện các dòng rò siêu nhỏ (mA) do lớp vỏ cách điện của motor bị om nhiệt. Đặc biệt, việc chạy nguồn nuôi 24V AC/DC giúp loại bỏ hoàn toàn rủi ro phóng điện áp cao (220V) ở mạch điều khiển mặt tủ, bảo vệ tuyệt đối tính mạng cho công nhân khi thao tác nhấn nút hoặc kiểm tra tủ điện.

2. Số hóa màng giám sát 3 pha trực quan theo thời gian thực

Màn hình LCD tích hợp trên thân máy liên tục hiển thị luân phiên giá trị dòng điện chạy trên cả 3 pha (A1, A2, A3) và trị số dòng rò bám tải. Khi có sự cố ngắt mạch xảy ra, màn hình sẽ khóa hiển thị chính xác nguyên nhân lỗi (Ví dụ: OC – Quá dòng, PL – Mất pha, GF – Dòng rò…) cùng giá trị dòng lỗi gần nhất được lưu trong bộ nhớ (Trip Cause Memory). Điều này giúp kỹ sư bảo trì bắt bệnh sự cố siêu tốc bám sàn nhà xưởng mà không cần phải đoán mò.

3. Sẵn sàng cho kỷ nguyên nhà máy thông minh (IoT / SCADA)

Sở hữu cổng truyền thông mạng RS-485 Modbus RTU, rơ le i3MZ biến chiếc tủ điện truyền thống thành một nút mạng thông minh. Mọi thông số dòng tải, công suất hoạt động, lịch sử lỗi đều được số hóa và truyền dẫn liên tục về phòng điều khiển trung tâm, hỗ trợ đắc lực cho công tác bảo trì dự đoán (Predictive Maintenance) và giảm tối đa thời gian dừng máy (Downtime).

4. Kết cấu Bottom Connection tối ưu hóa không gian đi dây

Kiểu kết nối domino luồn dây phía dưới giúp các kỹ sư thiết kế tủ dễ dàng gom bó dây nhị thứ chạy dọc theo máng cáp nhựa bám sườn tủ, tăng tính thẩm mỹ và độ kiên cố cơ học cho toàn bộ hệ thống mạch điều khiển.

Ứng dụng thực tế lý tưởng bám sàn nhà máy

Rơ le kỹ thuật số thông minh tích hợp dòng rò EOCR i3MZ-WRCBHZ bản nguồn 24V kết nối đáy là linh kiện gác cổng lý tưởng cho:

• Hệ thống xử lý nước thải, hầm bơm, bơm chìm dốc sâu: Nơi các động cơ bơm hoạt động liên tục trong môi trường ẩm ướt cao, nguy cơ rò rỉ điện ra vỏ cực lớn, bắt buộc phải dùng nguồn điều khiển áp thấp 24V và màng giám sát dòng rò ZCT để đảm bảo an toàn tuyệt đối bám sàn.

• Tủ điều khiển động cơ thông minh (Smart MCC Layout): Thích hợp cho các dạng tủ điện dạng ngăn kéo hoặc tủ mô-đun có không gian máng đi dây bố trí sẵn ở phía dưới thiết bị và chuẩn hóa dải nguồn 24V DC.

• Dây chuyền sản xuất thực phẩm, hóa chất: Những khu vực thường xuyên xịt rửa vệ sinh, độ ẩm cao, yêu cầu thiết bị đo lường dải dòng nhạy bén, lưu trữ dữ liệu truyền thông và có cấp an toàn điện cao nhất.

Kết luận

Rơ le bảo vệ động cơ điện tử kỹ thuật số EOCR i3MZ-WRCBHZ Schneider (Bottom Connection – 24V) chính là đỉnh cao của giải pháp gác cổng động cơ an toàn chống dòng rò thế hệ mới bám sàn nhà xưởng. Sự kết hợp hoàn hảo giữa công nghệ số hiển thị LCD sắc nét, dải dòng rộng 0.5-60A kết nối terminal đáy kiên cố, màng bảo vệ dòng rò ZCT tối tân, dải nguồn điều khiển 24V an toàn sinh mạng cùng cổng truyền thông Modbus RTU mạnh mẽ, i3MZ-WRCBHZ là sự đầu tư kiên cố hàng đầu mang lại màng bảo vệ thông minh, tin cậy tuyệt đối cho mọi động cơ cốt lõi bám sàn nhà máy.

Hãy liên hệ ngay cho chúng tôi để mua được Rơ le EOCR Schneider chính hãng với giá cả tốt nhất.
