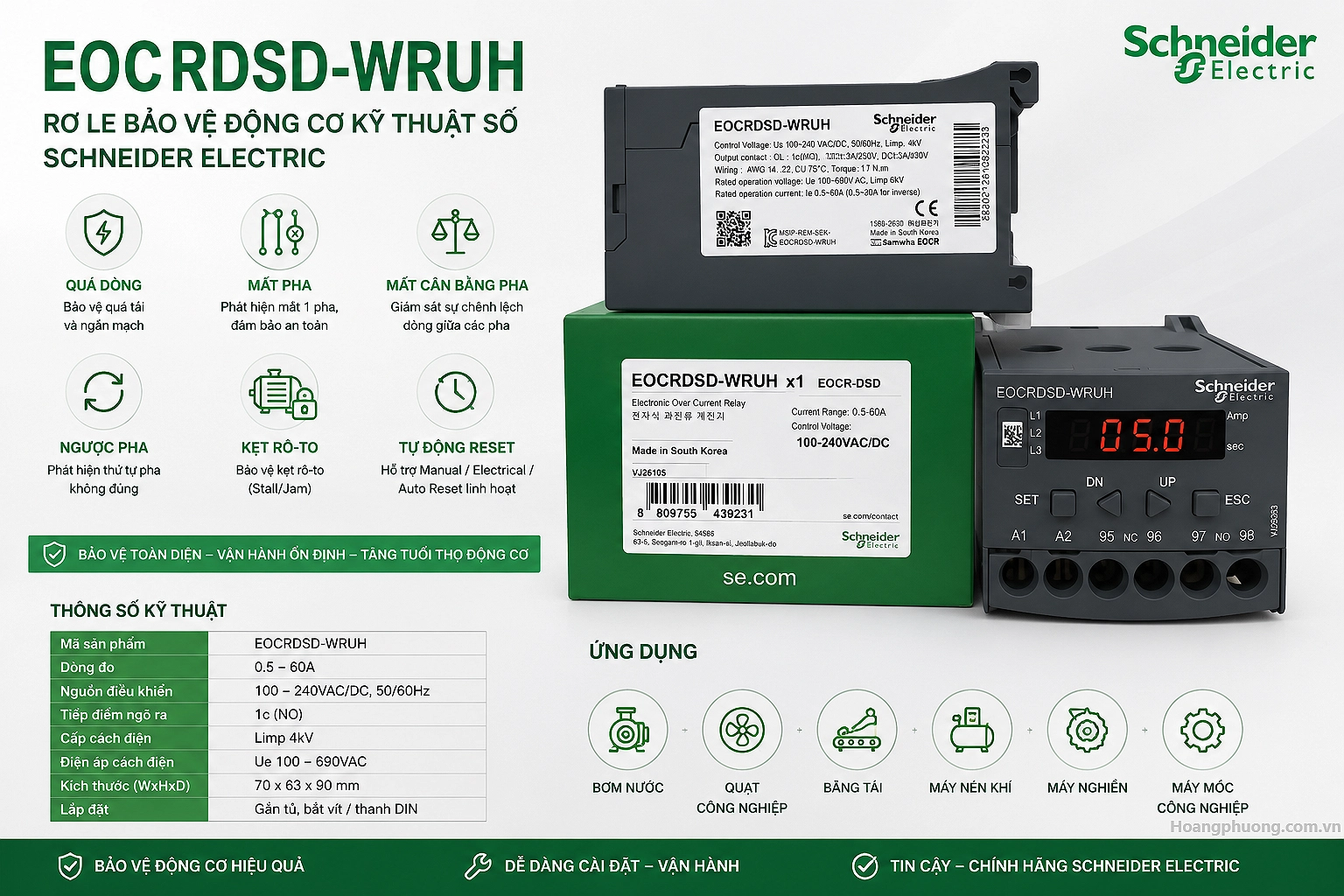

EOCRDSD-WRUH Schneider là rơ le điện tử bảo vệ động cơ thuộc dòng EOCR Digital. Thiết bị sử dụng vi xử lý để giám sát dòng điện theo thời gian thực, phát hiện sự cố và tác động lên mạch điều khiển để dừng động cơ khi có bất thường.

Theo hãng Schneider Electric, dòng EOCR Digital hỗ trợ dải dòng rộng 0,5–60A, có nhiều chức năng bảo vệ như quá dòng, mất pha, ngược pha, mất cân bằng pha, Stall/Jam và hỗ trợ Manual Reset, Electrical Reset, Auto Reset. Schneider cũng đang duy trì tài liệu riêng cho dòng DSD/DRD/DZD.

Thông số chính EOCRDSD-WRUH

Dải dòng rộng là một ưu điểm quan trọng. Với tải trên 60A, hệ EOCR có thể sử dụng thêm CT ngoài theo cấu hình phù hợp.

1. Bảo vệ quá dòng – Over Current

Quá dòng (Over Current – OC) là chức năng quan trọng nhất của EOCRDSD-WRUH.

Khi động cơ làm việc bình thường, dòng tải nằm trong phạm vi đã cài đặt. Nếu tải cơ khí tăng hoặc động cơ gặp sự cố, dòng điện có thể vượt quá giá trị cho phép.

EOCRDSD-WRUH liên tục đo dòng động cơ. Khi dòng vượt ngưỡng cài đặt và duy trì quá thời gian cho phép, relay sẽ TRIP. Tiếp điểm đầu ra thay đổi trạng thái để tác động lên contactor và ngắt động cơ. Nguyên tắc bảo vệ quá dòng này phù hợp với mô tả chức năng của EOCR Digital.

Ví dụ

Giả sử động cơ có dòng làm việc khoảng 15A.

Kỹ thuật viên cài đặt EOCR theo dòng định mức thích hợp. Nếu động cơ bị quá tải khiến dòng tăng cao và duy trì đủ lâu, EOCR sẽ tác động.

Điểm quan trọng là có thời gian trễ. Nhờ đó, relay tránh tác động nhầm với dòng tăng tạm thời trong quá trình khởi động.

Ứng dụng: bơm nước, quạt, băng tải, máy nén, máy khuấy, máy nghiền và nhiều loại động cơ công nghiệp.

2. Bảo vệ mất pha – Phase Loss

Mất pha (Phase Loss – PL) là một trong những sự cố nguy hiểm đối với động cơ 3 pha.

Ví dụ động cơ đang sử dụng:

L1 – L2 – L3

Nếu L2 bị mất do đứt cầu chì, lỏng đầu nối, hỏng contactor hoặc sự cố nguồn, động cơ có thể rơi vào trạng thái chạy thiếu pha.

Dòng điện trên các pha còn lại có thể tăng mạnh. Nếu tiếp tục vận hành, động cơ dễ nóng và có nguy cơ hỏng cách điện hoặc cháy cuộn dây.

EOCRDSD-WRUH giám sát dòng điện của các pha. Khi phát hiện tình trạng mất pha đáp ứng điều kiện bảo vệ, relay sẽ TRIP để dừng động cơ.

Schneider liệt kê Phase Loss là một chức năng bảo vệ của hệ EOCR Digital.

Lợi ích: bảo vệ động cơ khi đứt pha, mất nguồn một pha, tiếp điểm contactor lỗi hoặc đường dây có vấn đề.

3. Bảo vệ mất cân bằng pha – Phase Unbalance

Đây là chức năng rất hữu ích vì động cơ không nhất thiết phải mất hẳn một pha mới gặp nguy hiểm.

Ví dụ:

Cả ba pha vẫn đang hoạt động. Tuy nhiên, L3 có dòng cao hơn đáng kể.

EOCR có thể phát hiện sự mất cân bằng dòng giữa các pha – Phase Unbalance. Khi độ lệch vượt ngưỡng bảo vệ, relay sẽ tác động theo thiết lập.

Tài liệu EOCR mô tả hệ số mất cân bằng dòng theo quan hệ giữa dòng pha lớn nhất và nhỏ nhất; Schneider cũng liệt kê Phase Unbalance trong nhóm chức năng bảo vệ EOCR Digital.

Tại sao mất cân bằng pha nguy hiểm?

Dòng ba pha không cân bằng có thể làm động cơ:

• phát nhiệt không đều;
• tăng tổn hao;
• giảm hiệu suất;
• rung và vận hành không ổn định;
• giảm tuổi thọ cách điện;
• lâu dài có thể gây hỏng cuộn dây.

Vì vậy, mất cân bằng pha và mất pha là hai chức năng khác nhau. EOCRDSD-WRUH có khả năng giám sát cả hai.

4. Bảo vệ ngược pha – Phase Reversal

Ngược pha (Phase Reversal – RP) xảy ra khi thứ tự pha bị thay đổi.

Ví dụ ban đầu:

L1 → L2 → L3

Sau khi sửa chữa hoặc đấu lại nguồn thành:

L1 → L3 → L2

Động cơ 3 pha có thể quay ngược chiều.

Điều này đặc biệt nguy hiểm với bơm, quạt, băng tải, máy nén và các thiết bị có chiều quay xác định.

EOCR Digital có chức năng Phase Reversal để phát hiện thứ tự pha không đúng.

Ví dụ một máy bơm vừa được bảo trì. Kỹ thuật viên vô tình đảo hai pha nguồn. Nếu không có bảo vệ thứ tự pha, động cơ có thể quay ngược ngay khi khởi động.

Với chức năng RP, EOCR giúp phát hiện tình trạng này và ngăn động cơ tiếp tục vận hành sai chiều.

5. Bảo vệ kẹt rô-to – Stall & Jam

Đây là một điểm đáng chú ý của EOCRDSD-WRUH.

Cần phân biệt Stall và Jam vì cả hai đều liên quan đến tình trạng động cơ bị cản trở nhưng xảy ra ở những giai đoạn khác nhau. Schneider liệt kê cả Stall và Jam trong các chức năng bảo vệ EOCR Digital.

Stall – kẹt trong quá trình khởi động

Động cơ được cấp điện nhưng rô-to không tăng tốc bình thường.

Nguyên nhân có thể là tải quá nặng, trục bị bó, ổ bi hỏng hoặc cơ cấu truyền động bị kẹt.

Dòng khởi động lúc này duy trì ở mức rất cao. Nếu không ngắt kịp thời, cuộn dây động cơ có thể phát nhiệt nhanh.

Jam – kẹt khi đang vận hành

Động cơ đã chạy ổn định nhưng tải đột ngột bị kẹt.

Ví dụ băng tải bị mắc vật, máy nghiền bị kẹt nguyên liệu, bơm bị bó cánh hoặc cơ cấu truyền động bị khóa.

EOCR nhận biết sự tăng dòng bất thường và có thể TRIP để bảo vệ động cơ. Tài liệu EOCR mô tả Jam là dạng bảo vệ quá tải nhanh trong lúc động cơ đang chạy.

6. Tự động Reset – Auto Reset

EOCRDSD-WRUH hỗ trợ Auto Reset, bên cạnh Reset bằng tay và Reset bằng điện. Schneider xác nhận EOCR Digital hỗ trợ ba phương thức reset này.

Nguyên lý cơ bản:

Sự cố → EOCR TRIP → động cơ dừng → điều kiện sự cố hết → hết thời gian Reset → EOCR tự Reset.

Điều này hữu ích đối với một số hệ thống tự động hoặc vị trí khó tiếp cận.

Tuy nhiên, Auto Reset phải được sử dụng rất thận trọng.

Nếu EOCR tự reset và mạch điều khiển cho phép contactor đóng lại, động cơ có thể khởi động trở lại. Với băng tải, máy nghiền, máy cắt hoặc máy có người thao tác trực tiếp, việc tự khởi động có thể tạo nguy hiểm.

Vì vậy, không nên bật Auto Reset chỉ vì thiết bị có chức năng này. Cần xét toàn bộ logic điều khiển và yêu cầu an toàn máy.

Tổng hợp 6 chức năng quan trọng

Như vậy, EOCRDSD-WRUH không chỉ là relay quá tải điện tử. Thiết bị kết hợp nhiều chức năng giám sát và bảo vệ động cơ trong cùng một sản phẩm.

Điểm mạnh của EOCRDSD-WRUH Schneider

So với relay nhiệt truyền thống, EOCRDSD-WRUH có lợi thế ở khả năng giám sát nhiều dạng sự cố hơn.

Một thiết bị có thể đảm nhiệm đồng thời:

Quá tải + sự cố pha + mất cân bằng dòng + ngược pha + kẹt rô-to + hiển thị nguyên nhân TRIP + nhiều chế độ Reset.

Đây cũng là lý do EOCR phù hợp cho máy bơm, quạt HVAC, băng tải, máy nén khí, máy nghiền, máy khuấy, dây chuyền sản xuất và tủ điều khiển động cơ công nghiệp. Schneider xác định EOCR Digital là giải pháp bảo vệ cho động cơ AC/DC và nhiều hệ thống công nghiệp.
