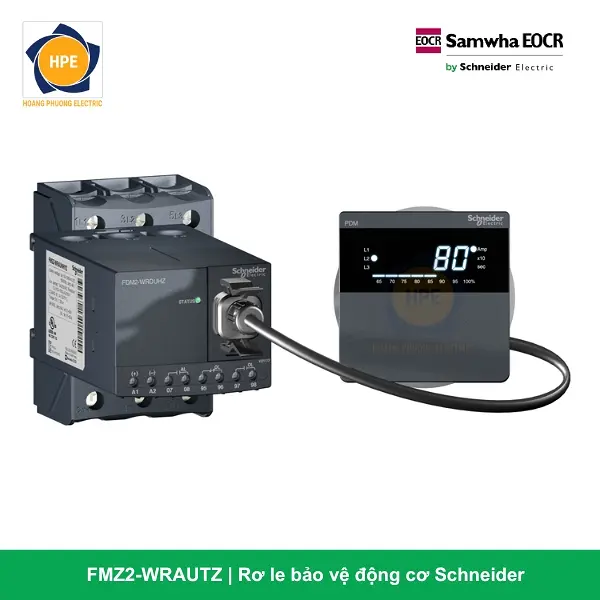

Phân tích tổng quan về thiết bị bảo vệ thông minh FMZ2-WRAUTZ
Mã sản phẩm FMZ2-WRAUTZ đại diện cho thế hệ bộ bảo vệ động cơ kỹ thuật số (Digital Motor Protection Relay) cao cấp tích hợp giám sát dòng rò chạm đất thuộc series EOCR-FMZ2. Thiết bị này vận hành dựa trên nền tảng bộ xử lý vi mạch thế hệ mới, liên tục quét và phân tích các dạng sóng dòng điện của động cơ. Màn hình điều khiển LED/LCD tích hợp ở mặt trước đóng vai trò như một trung tâm hiển thị trực quan, hỗ trợ kỹ sư theo dõi dòng tải thực tế của từng pha cũng như giá trị dòng rò vi sai mà không cần dùng đến các thiết bị đo kiểm cầm tay.
Điểm đặc trưng về mặt phần cứng của phiên bản này là cấu trúc kết nối dạng Terminal (Cầu đấu bắt vít). Thiết kế này hướng tới việc tối ưu hóa tính liên tục của mạch điện lực và mạch nhị thứ, tạo ra các điểm liên kết cơ khí cực kỳ vững chắc, ngăn ngừa triệt để các rủi ro về điện phát sinh do rung động tần số cao trong môi trường nhà xưởng.
Bảng giải mã cấu trúc ký tự sản phẩm FMZ2-WRAUTZ
Quy chuẩn đặt tên của Schneider Electric đối với model này được cấu thành từ các thông số kỹ thuật cốt lõi sau:
-
FMZ2: Hệ sản phẩm bộ bảo vệ động cơ kỹ thuật số đa năng, có chức năng giám sát dòng rò chạm đất thông qua cảm biến ZCT rời và hỗ trợ hiển thị thông số điện tử.
-
WR (Wide Range): Dải dòng định mức mở rộng (từ 0.5A đến 60A), cho phép thiết lập trực tiếp bám sát dòng làm việc của motor mà không cần lắp thêm biến dòng phụ (CT) đối với các tải dưới 60A.
-
A: Loại biến dòng tích hợp bên trong thiết bị, đảm bảo độ chính xác cao khi lấy mẫu tín hiệu.
-
U (Universal Voltage): Ký hiệu mạch nguồn nuôi dải rộng áp cao (100-240V AC/DC), tương thích hoàn hảo với lưới điện điều khiển 220V phổ biến tại Việt Nam, chịu được sự trồi sụt áp lực điện của hệ thống.
-
T (Terminal Type): Kết cấu phần cứng trang bị các cầu vít kẹp răng cố định cho cả đường dây động lực và dây tín hiệu.
-
Z: Tích hợp module truyền thông nối tiếp RS-485 sử dụng giao thức Modbus RTU tiêu chuẩn công nghiệp.
Chi tiết các thông số kỹ thuật vận hành
| Tiêu chuẩn kỹ thuật | Thông số cấu hình của Model FMZ2-WRAUTZ |
| Hãng sản xuất | Schneider Electric (Samwha EOCR – Korea) |
| Phương thức cấu hình | Cài đặt thông số số hóa qua hệ thống phím bấm mặt trước |
| Dải dòng dòng tải bảo vệ | Điều chỉnh tuyến tính trong khoảng 0.5 Ampe đến 60 Ampe |
| Cơ chế đấu nối mạch lực | Sử dụng Cầu vít bắt cốt trực tiếp (Terminal Type) |
| Nguồn cấp điều khiển | Dải rộng 100 ~ 240V AC/DC (Tần số 50/60Hz đối với dòng xoay chiều) |
| Phương thức đo dòng rò | Ghép nối với Biến dòng rò cảm ứng ZCT ngoại vi của hãng |
| Mạng kết nối ngoại vi | Cổng vật lý RS-485 (Giao thức Modbus RTU) |
| Tập hợp các dạng bảo vệ | Quá tải/Quá dòng, Non tải/Chạy không tải, Lệch pha dòng, Mất pha, Ngược thứ tự pha, Bó cứng roto/Kẹt cơ khí, và Sự cố chạm đất (Ground Fault). |
| Thời gian thiết lập trễ | D-Time (Trễ khởi động): 1-200s | O-Time (Trễ cắt lỗi): 0.2-30s |
| Chế độ hoàn tác (Reset) | Reset thủ công (Manual), Reset từ xa bằng điện (Electrical), hoặc Reset tự động (Auto) |
Những cải tiến công nghệ đột phá trên phiên bản FMZ2 nguồn dải rộng
1. Kiến trúc cầu đấu bắt vít chịu lực cơ học cao
Hệ thống cầu đấu dạng Terminal bắt vít của FMZ2-WRAUTZ là câu trả lời cho các bài toán lắp đặt yêu cầu độ bền bỉ cơ khí tuyệt đối. Bằng việc siết chặt đầu cốt dây cáp vào các phiến đồng của rơ le, mối nối điện được bảo vệ hoàn toàn trước các tác động của lực kéo hoặc lực rung lắc cơ học từ sàn máy, loại bỏ hiện tượng mỏi tiếp điểm hay phóng điện hồ quang sinh nhiệt.
2. Bộ nguồn Universal 100-240V thích ứng lưới điện linh hoạt
Khả năng dung nạp dải điện áp nguồn nuôi cực rộng giúp bộ bảo vệ miễn nhiễm với hiện tượng sụt áp lưới hoặc xung điện lưới trong các khu công nghiệp. Không cần máy biến áp hạ áp phụ, thiết bị kết nối trực tiếp vào mạch điều khiển 220VAC, giúp tinh giản bản vẽ thiết kế tủ điện và giảm chi phí vật tư tổng thể.
3. Lưu trữ và hiển thị nguyên nhân ngắt mạch thông minh
Thiết bị sở hữu bộ nhớ lưu trữ sự cố (Trip Memory). Khi hệ thống tiếp điểm phát lệnh ngắt để bảo vệ motor, màn hình ngay lập tức khóa hiển thị ký hiệu lỗi đặc trưng và ghi lại chính xác dòng điện lỗi tại thời điểm xảy ra sự cố. Tính năng này giúp kỹ thuật viên nhà máy loại bỏ phương pháp đoán mò, khoanh vùng và xử lý sự cố cơ-điện một cách chính xác nhất.
4. Đồng bộ hóa dữ liệu thông qua giao thức truyền thông mạng
Cổng truyền thông RS-485 Modbus RTU biến FMZ2-WRAUTZ từ một thiết bị bảo vệ độc lập thành một mắt xích trong hệ sinh thái nhà máy thông minh. Mọi thông số từ dòng tải 3 pha, trạng thái rò rỉ điện, cho đến các cấu hình cài đặt đều được truyền tải liên tục về phần mềm giám sát SCADA, phục vụ cho công tác bảo trì dự đoán (Predictive Maintenance).
Bản đồ ứng dụng thực tế tại các phân xưởng sản xuất
Nhờ những đặc tính cơ lý và nguồn nuôi linh hoạt, model FMZ2-WRAUTZ được ứng dụng rộng rãi trong:
-
Hệ thống điều khiển tải nặng công nghiệp: Các loại máy nghiền vật liệu, máy ép đùn chất dẻo, hệ thống băng chuyền tải liệu liên tục… nơi thiết bị điện phải chịu rung chấn tuần hoàn và yêu cầu kết cấu kẹp vít Terminal kiên cố.
-
Hệ thống quản lý chất lỏng và trạm bơm: Các cụm bơm tăng áp, bơm cấp nước trục đứng trong các nhà máy dệt nhuộm, thực phẩm sử dụng nguồn điều khiển 220VAC tiêu chuẩn.
-
Trung tâm điều khiển động cơ thông minh (Smart MCC): Tủ điện phân phối phân khúc cao cấp, cần thu thập dữ liệu dòng điện tập trung về phòng điều khiển trung tâm thông qua mạng truyền thông công nghiệp.
Lời kết
Bộ bảo vệ động cơ kỹ thuật số FMZ2-WRAUTZ Schneider (Terminal Type – 60A – 100-240V) là sự kết hợp đồng bộ giữa kết cấu cầu vít kiên cố, mạch nguồn Universal bền bỉ và năng lượng số hóa từ cổng truyền thông Modbus. Lựa chọn model này giúp doanh nghiệp tối ưu hóa hệ số an toàn cho các phụ tải đắt tiền, giảm thiểu thời gian gián đoạn sản xuất vô cớ và nâng cao tuổi thọ vận hành cho toàn bộ hệ thống điện.
