Rơ le Schneider bảo vệ pha, bảo vệ điện áp – EVR-1P22, EVR-3P44, EVRPD-44U
Rơ le bảo vệ Schneider thuộc nhóm thiết bị giám sát nguồn điện của Schneider Electric – Samwha EOCR. Thiết bị được sử dụng để phát hiện điện áp bất thường và các sự cố liên quan đến pha. Qua đó, hệ thống điều khiển có thể ngắt tải trước khi sự cố ảnh hưởng đến thiết bị.

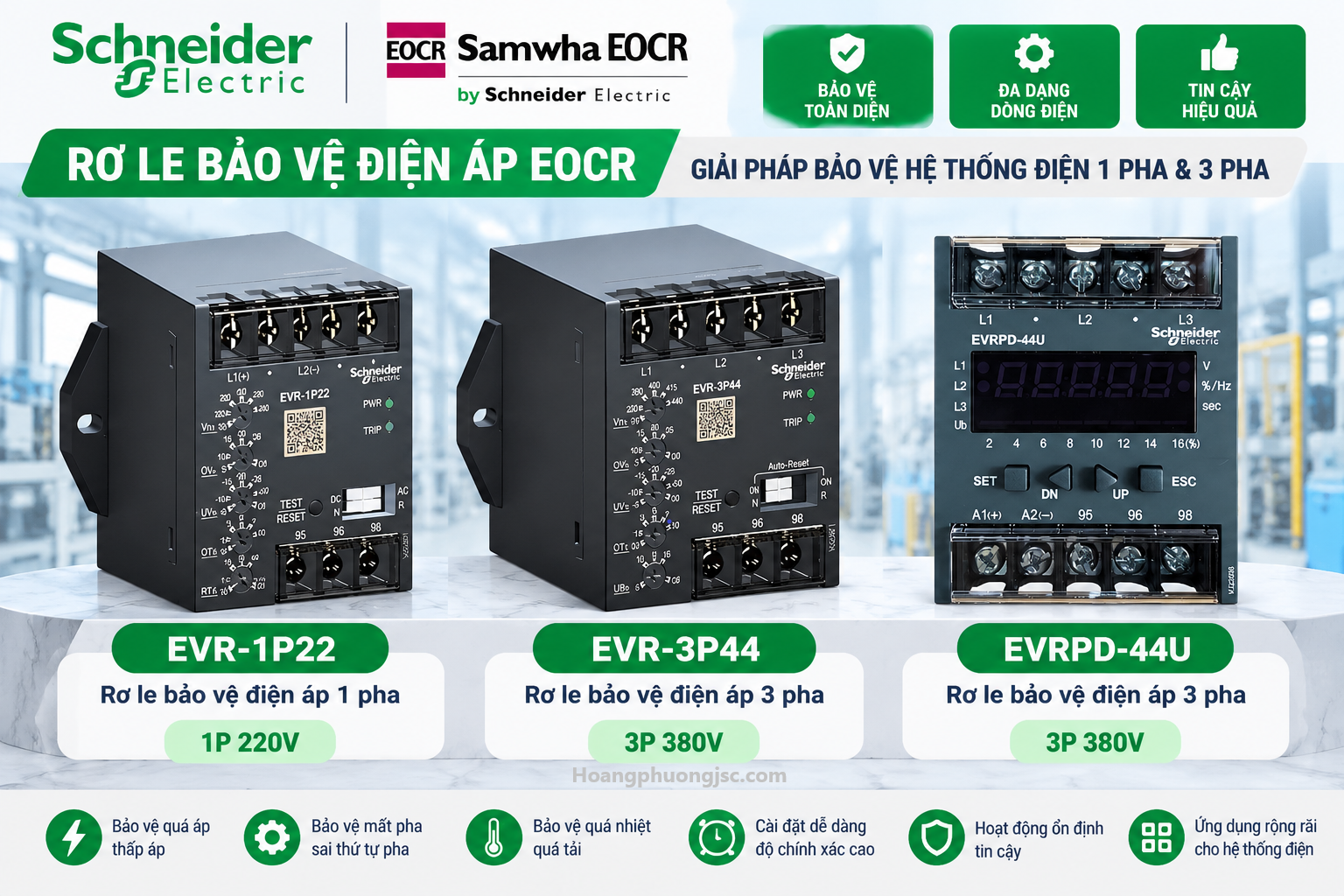

Ba model đáng chú ý hiện nay gồm EVR-1P22, EVR-3P44 và EVRPD-44U. EVR-1P22 được thiết kế cho nguồn 1 pha. EVR-3P44 hướng tới hệ thống điện 3 pha. EVRPD-44U là phiên bản kỹ thuật số với màn hình hiển thị và khả năng giám sát nâng cao.
Rơ le bảo vệ pha Schneider EVR có tác dụng gì?
Điện áp quá cao hoặc quá thấp đều có thể ảnh hưởng đến thiết bị điện. Với hệ thống 3 pha, các hiện tượng mất pha, đảo pha hoặc mất cân bằng cũng cần được phát hiện sớm.
Dòng EVR được thiết kế cho mục đích giám sát các trạng thái nguồn điện này. Khi giá trị vượt giới hạn cài đặt, relay sẽ thay đổi trạng thái tiếp điểm đầu ra. Tiếp điểm có thể được đưa vào mạch điều khiển contactor hoặc hệ thống cảnh báo.
Nhờ đó, EVR phù hợp với tủ điện điều khiển, máy bơm, quạt, máy nén và nhiều thiết bị công nghiệp khác.
EVR-1P22 Schneider – Rơ le bảo vệ điện áp 1 pha
EVR-1P22 là rơ le giám sát điện áp dành cho hệ thống điện một pha. Thiết bị hỗ trợ đo và bảo vệ nguồn AC/DC. Chức năng chính là giám sát quá áp và thấp áp.
Theo thông tin sản phẩm, EVR-1P22 phù hợp với những khu vực có điện áp nguồn biến động. Thiết bị cũng có thể được ứng dụng trong hệ thống ATS. Khi điện áp nguồn không đạt điều kiện cài đặt, tín hiệu relay được sử dụng trong mạch chuyển đổi hoặc bảo vệ.
Chức năng chính của
- Giám sát điện áp 1 pha.
- Đo điện áp AC/DC.
- Bảo vệ quá áp – Over Voltage.
- Bảo vệ thấp áp – Under Voltage.
- Cho phép thiết lập thời gian tác động.
- Có chức năng tự động reset.
- Phù hợp với mạch điều khiển và ATS.
EVR-1P22 là lựa chọn phù hợp khi yêu cầu chính là bảo vệ nguồn một pha trước biến động điện áp.
EVR-3P44 Schneider – Rơ le bảo vệ pha 3 pha
EVR-3P44 được thiết kế để giám sát hệ thống điện xoay chiều ba pha. So với EVR-1P22, model này bổ sung các chức năng liên quan đến tình trạng pha.
Theo danh mục Samwha EOCR, EVR-3P44 hỗ trợ bảo vệ quá áp, thấp áp, đảo pha, mất pha và mất cân bằng. Thiết bị cũng hỗ trợ thiết lập thời gian tự động trở về.
Đáng chú ý, Samwha EOCR hiện ghi EVR-3P44 là sản phẩm thay thế PMR. Trong cùng danh mục, PMR được đưa vào nhóm sản phẩm ngừng sản xuất.
Chức năng chính của EVR-3P44
- Giám sát nguồn điện 3 pha.
- Bảo vệ quá áp.
- Bảo vệ thấp áp.
- Phát hiện mất pha.
- Phát hiện đảo/thứ tự pha.
- Giám sát mất cân bằng điện áp.
- Có khả năng ghi nhận lịch sử hoạt động.
- Thiết lập thời gian tự động reset.
Model này phù hợp với các tủ điện cần giám sát chất lượng nguồn 3 pha nhưng không yêu cầu màn hình kỹ thuật số.
EVRPD-44U Schneider – Rơ le bảo vệ điện áp kỹ thuật số
EVRPD-44U là model có khả năng giám sát và đo lường nâng cao hơn. Điểm dễ nhận biết nhất là màn hình hiển thị số ở mặt trước.
Theo thông tin Samwha EOCR, EVRPD-44U hỗ trợ đo điện áp một pha và ba pha. Dải đo được công bố là 100–480VAC, 50/60Hz, với sai số điện áp ±1%. Eocrsek
Thiết bị còn có khả năng đo THDv và tần số. EVRPD-44U lưu tổng thời gian vận hành và lịch sử tác động. Đây là những điểm khác biệt đáng chú ý so với dòng EVR dạng chỉnh định cơ bản.
Chức năng nổi bật của EVRPD-44U
- Bảo vệ quá áp.
- Bảo vệ thấp áp.
- Bảo vệ mất pha.
- Bảo vệ đảo pha.
- Bảo vệ mất cân bằng điện áp.
- Đo điện áp 1 pha/3 pha.
- Dải đo 100–480VAC.
- Tần số 50/60Hz.
- Sai số đo điện áp ±1%.
- Đo tần số.
- Đo THDv.
- Lưu tổng thời gian vận hành.
- Lưu lịch sử tác động.
- Màn hình kỹ thuật số trực quan.
Video về Rơ le bảo vệ pha Schneider EVRPD-44U
Bảng so sánh EVR-1P22, EVR-3P44 và EVRPD-44U
| Đặc điểm | EVR-1P22 | EVR-3P44 | EVRPD-44U |
|---|---|---|---|
| Hệ thống chính | 1 pha | 3 pha | 1 pha/3 pha |
| Giám sát điện áp | ✓ | ✓ | ✓ |
| Quá áp | ✓ | ✓ | ✓ |
| Thấp áp | ✓ | ✓ | ✓ |
| Mất pha | — | ✓ | ✓ |
| Đảo/thứ tự pha | — | ✓ | ✓ |
| Mất cân bằng điện áp | — | ✓ | ✓ |
| Hiển thị kỹ thuật số | — | — | ✓ |
| Đo tần số | — | — | ✓ |
| Đo THDv | — | — | ✓ |
| Lưu thời gian vận hành | — | — | ✓ |
| Lưu lịch sử tác động | Có chức năng lịch sử hoạt động | Có chức năng lịch sử hoạt động | ✓ |
| Ứng dụng điển hình | Nguồn 1 pha | Nguồn 3 pha | Giám sát điện áp nâng cao |
Các chức năng trong bảng được tổng hợp theo tài liệu EVR của Schneider/Samwha EOCR. Riêng các chức năng đo THDv, tần số và tổng thời gian vận hành được nhà sản xuất công bố cho EVRPD-44U.
Nên chọn EVR-1P22, EVR-3P44 hay EVRPD-44U?
Việc lựa chọn nên bắt đầu từ loại nguồn điện và yêu cầu bảo vệ.
EVR-1P22 phù hợp với hệ thống một pha. Model này đáp ứng nhu cầu giám sát quá áp và thấp áp. Thiết bị có thể dùng trong tủ điều khiển, ATS và các mạch cần giám sát nguồn 1 pha.
EVR-3P44 phù hợp hơn với nguồn ba pha. Ngoài quá áp và thấp áp, thiết bị còn giám sát các sự cố pha. Đây là lựa chọn đáng chú ý cho động cơ và tủ điều khiển 3 pha.
EVRPD-44U hướng đến hệ thống cần nhiều thông tin hơn. Màn hình số giúp người vận hành theo dõi điện áp trực tiếp. Các chức năng đo tần số, THDv và lưu lịch sử cũng hỗ trợ việc kiểm tra hệ thống.
Ứng dụng của rơ le bảo vệ pha Schneider
Dòng EVR có thể được tích hợp vào nhiều loại tủ điện. Một ứng dụng phổ biến là đưa tiếp điểm relay vào mạch điều khiển contactor.
Nguyên lý có thể hình dung như sau:
Nguồn điện → EVR giám sát → mạch điều khiển → Contactor → tải
Khi nguồn điện nằm trong giới hạn cho phép, hệ thống duy trì hoạt động. Khi EVR phát hiện sự cố, tiếp điểm đầu ra thay đổi trạng thái. Mạch điều khiển sau đó có thể ngắt contactor để bảo vệ tải.
Các ứng dụng thường gặp gồm tủ điều khiển động cơ, bơm nước, quạt công nghiệp, máy nén và HVAC. EVR cũng phù hợp với hệ thống ATS và các tủ phân phối cần giám sát nguồn.
EVR có thay thế rơ le bảo vệ động cơ EOCR không?
Không nên xem hai nhóm thiết bị này là hoàn toàn giống nhau.
EVR tập trung vào điện áp và tình trạng nguồn/pha. Trong khi đó, các dòng EOCR bảo vệ động cơ có thể đảm nhiệm các chức năng liên quan đến dòng điện và tình trạng tải.
Với hệ thống động cơ, EVR có thể phối hợp cùng MCCB/MCB, contactor và EOCR. Cấu hình cụ thể cần căn cứ vào yêu cầu bảo vệ của từng hệ thống.
Một số lưu ý khi lựa chọn rơ le bảo vệ pha Schneider
Trước tiên cần xác định hệ thống sử dụng điện 1 pha hay 3 pha. Sau đó cần xem xét dải điện áp vận hành thực tế.
Với tải 3 pha, nên xác định có cần giám sát mất pha, đảo pha và mất cân bằng hay không. Nếu cần quan sát trực tiếp các thông số, EVRPD-44U có lợi thế nhờ màn hình kỹ thuật số.
Ngoài ra, cần kiểm tra sơ đồ đấu dây và tiếp điểm relay trước khi lắp đặt. Với hệ thống điều khiển động cơ, tiếp điểm EVR thường tham gia vào mạch điều khiển contactor.
